防水LED灯带嵌入式安装滑槽支架

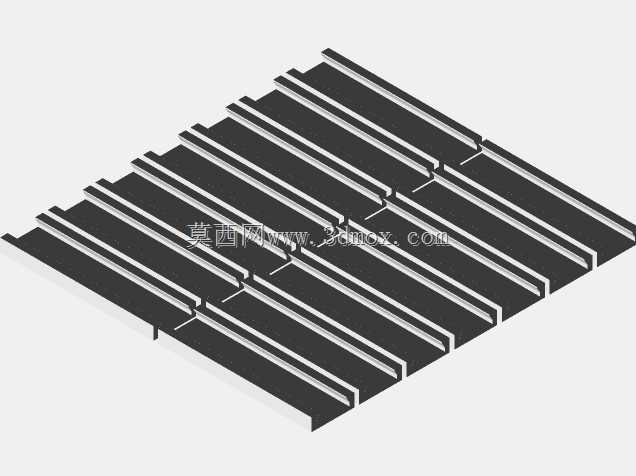

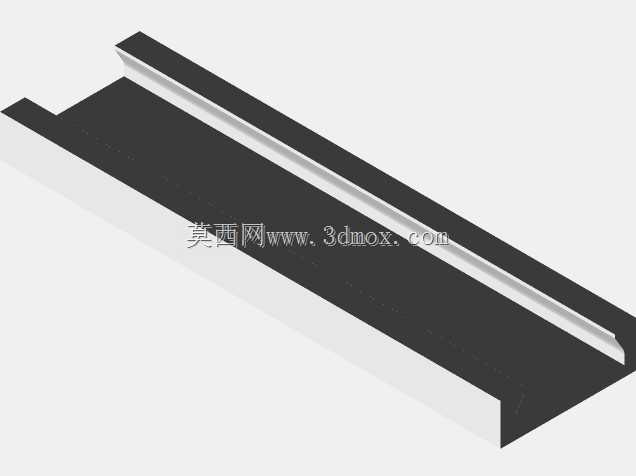

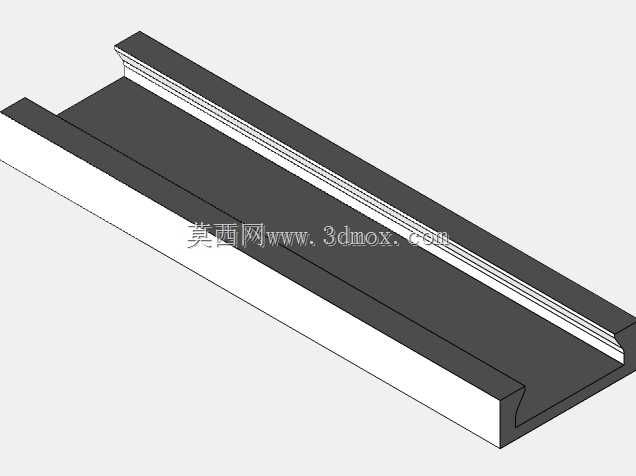

这款滑槽式支架主要面向户外防水LED灯带的安装场景，在户外亮化、景观照明、设备柜体内部照明、潮湿工况工位照明等场景中，常遇到灯带粘贴固定易脱落、打胶固定后期维护拆卸困难、灯带直接暴露易被剐蹭损伤的问题，该结构正是针对这类痛点设计。从结构设计逻辑来看，整体采用长条形槽型截面，槽体内腔尺寸匹配常规宽度的防水LED灯带，槽口两侧设置内收的限位挡边，安装时无需额外打胶或螺丝固定灯带，只需将灯带从支架端部顺着槽腔滑入即可完成装配，挡边会限制灯带垂直于槽长方向的位移，避免灯带从槽口脱出，相比传统卡扣式固定，滑入式装配不会对灯带表面的防水包覆层造成挤压损伤，也不会因为卡扣点位受力集中导致灯带局部弯折损坏。支架的外侧截面做了平直的安装基准面，安装时可以通过背胶、螺丝或者嵌入式卡接的方式固定在安装基体上，槽体的壁厚均匀，既保证了长尺寸安装时的结构刚性，避免长跨度下出现中部下弯变形挤压灯带的问题，也控制了整体占用空间，不会因为支架体积过大影响安装区域的外观协调性。在安装边界上，槽体内腔的宽度与深度预留了合理的装配间隙，既不会因为间隙过大导致灯带在槽内晃动移位，也不会因为间隙过小导致灯带滑入时摩擦阻力过大、装配困难，端部做了微小的导入倒角，灯带穿入时无需精准对齐即可顺利滑入槽腔，降低现场装配的操作难度。槽体的挡边高度经过反复校核，既能够可靠限位灯带，又不会遮挡灯带的出光面，保证灯带的出光效率不受影响，同时挡边的边缘做了圆角处理，装配和后期维护抽拉灯带时不会割破灯带的防水绝缘层，避免影响灯带的防水性能。在实际设备配套场景中，这类支架可以适配机床设备内部的工作区照明安装，也可以用于户外广告灯箱、展柜照明的灯带固定，相比传统的固定方式，后期维护更换灯带时，只需将旧灯带从端部滑出，新灯带顺着槽腔滑入即可完成更换，无需拆除支架本身，大幅降低后期维护的工作量，也不会因为反复打胶、钻孔破坏安装基体的表面完整性。槽体的结构采用等截面设计，建模时可以通过拉伸特征快速生成不同长度的变体，适配不同安装长度的需求，无需重新调整整体结构，设计复用性较强，结构上没有复杂的曲面或者异形结构，不管是采用铝型材挤出生产还是采用塑料注塑生产，都具备较好的工艺性，量产时的成型良率高，生产成本可控。
