微型SD存储卡结构外观三维建模

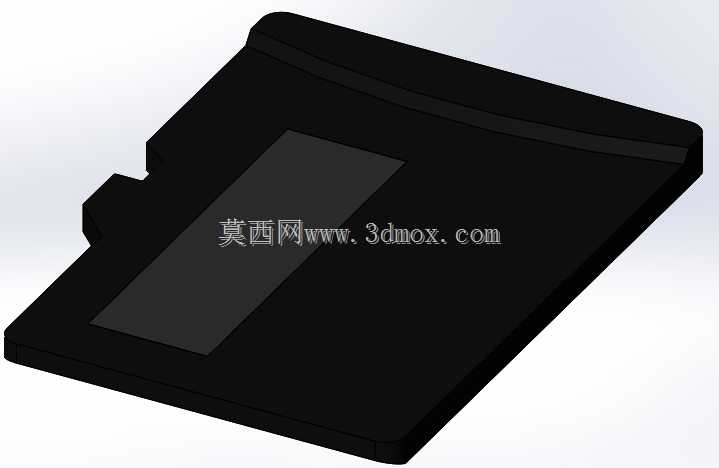

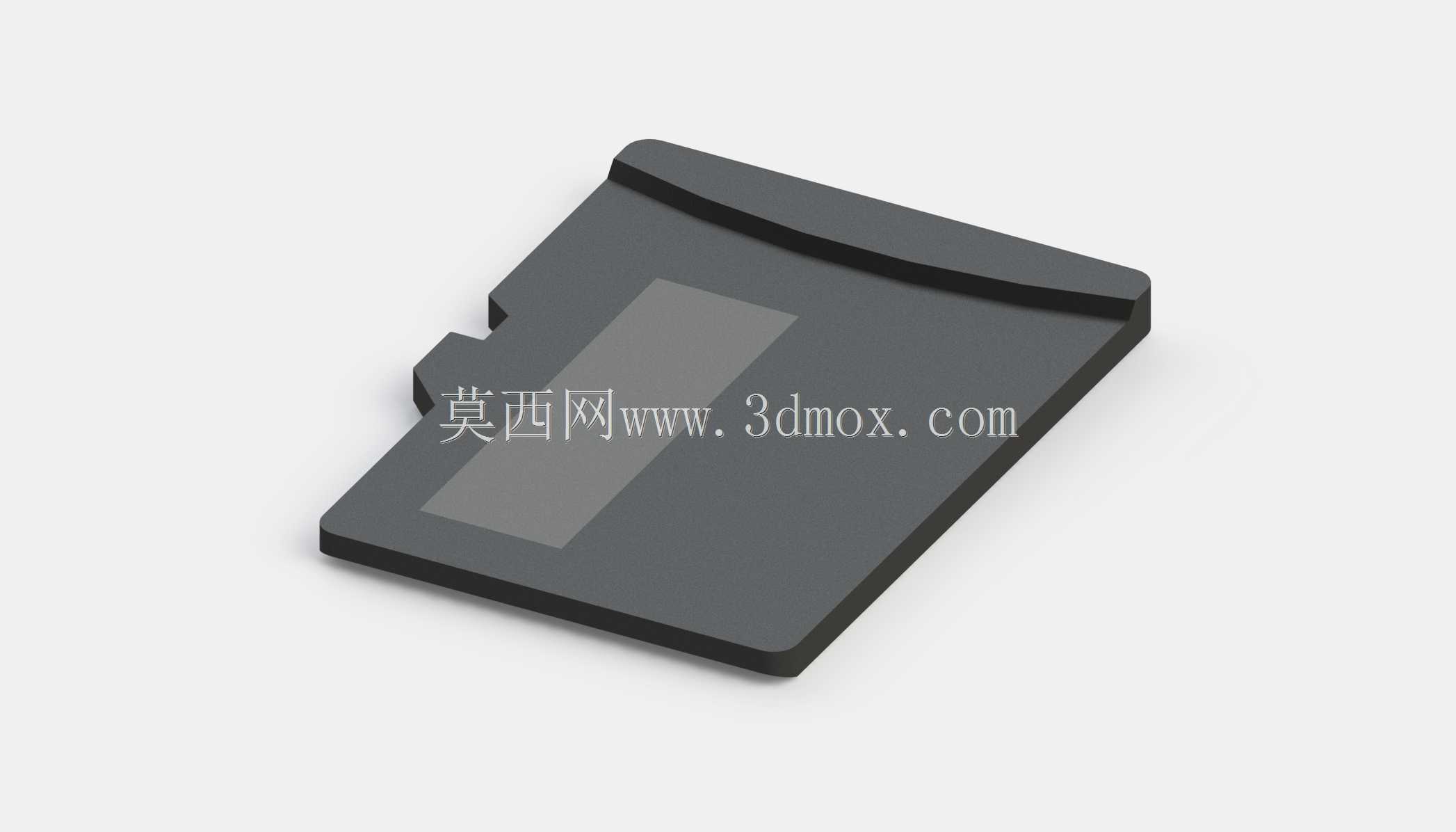

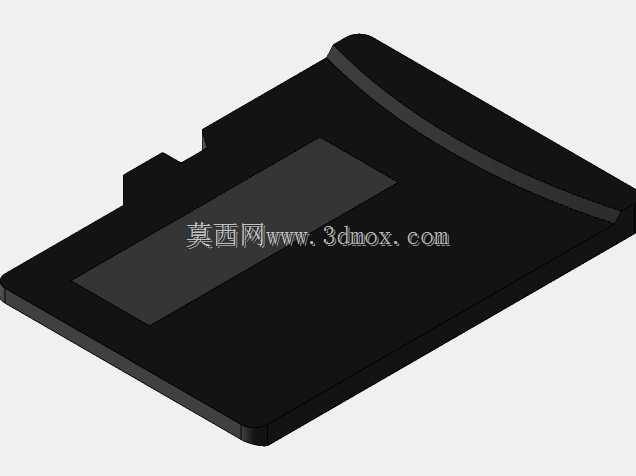

日常做消费电子结构适配设计时，这类微型SD存储卡的三维模型是高频用到的参考件，毕竟从手持运动相机、工业数据采集终端、嵌入式开发板到车载行车记录设备，都需要预留对应的卡槽安装空间，要是模型尺寸有偏差，后续开模或者结构干涉排查会出不少问题。做这个模型的时候，首先要卡准实体的外形边界，整体是带斜切角的薄片状结构，侧边的防呆缺口位置、厚度方向的公差带都要严格对应通用件的实际尺寸，毕竟不同设备的卡槽弹片触点位置是固定的，外形尺寸偏差超过0.1mm就可能出现插卡卡滞、接触不良的问题。模型表面的标签区域做了下沉的台阶结构，还原实体产品标签粘贴的位置差，边缘的圆角过渡也完全复刻量产件的注塑工艺特征，不会出现尖锐直角这种不符合实际生产的结构。从功能特性来说，这类微型存储介质本身是为了给便携设备提供可扩展的存储空间，不需要额外的供电线路，通过金手指触点和设备端的卡槽完成数据传输，所以建模的时候除了外部轮廓，前端金手指区域的位置、宽度、相邻触点的间距也都做了准确还原，方便设计人员在做卡槽堆叠的时候直接对位，不用再反复核对二维图纸的尺寸链。实际做结构设计的时候，很多新手容易忽略存储卡插入后的预留空间，不仅要算卡本身的长度厚度，还要留出插拔时的手指操作空间、卡槽弹片的形变余量，这个模型把卡体所有的外轮廓特征都做了完整还原，导入装配体里就能直接做干涉检查，不用再额外补画结构。另外卡体顶部的防滑凸棱结构也做了细节还原，这个结构是方便用户插拔时增加摩擦力，避免手滑推不到位，虽然是小细节，但在做整机外观的人机交互校验的时候，能更直观地模拟实际插拔的操作手感，判断卡槽位置设计是否合理。做这类通用数码配件的模型，核心是要保证所有安装相关的尺寸1:1还原实体，不需要做多余的简化，毕竟结构设计里差之毫厘的尺寸偏差，到了试产阶段就可能导致整个卡槽组件报废，这个模型的所有外形特征、倒角、缺口、凸棱都和量产实体件对齐，能直接用于各类带SD卡扩展功能的设备结构设计、装配干涉校验、产品展示渲染等场景，不用设计人员再花时间自行测绘建模，能省下不少前期结构核对的时间。
