水冷系统用13/19mm高压软管快接接头

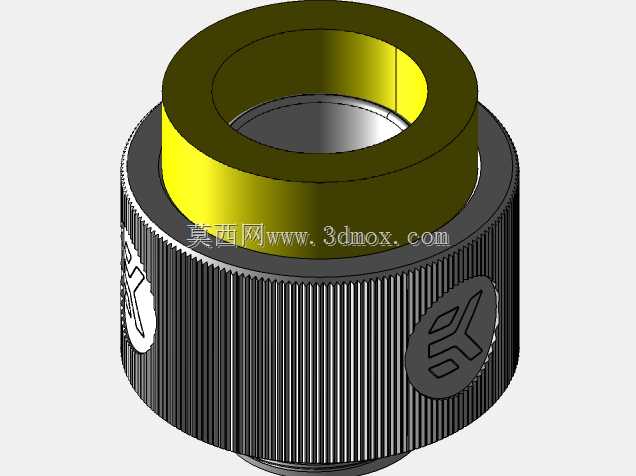

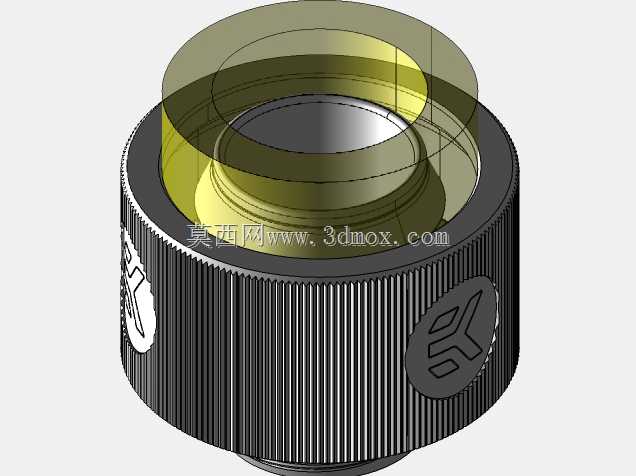

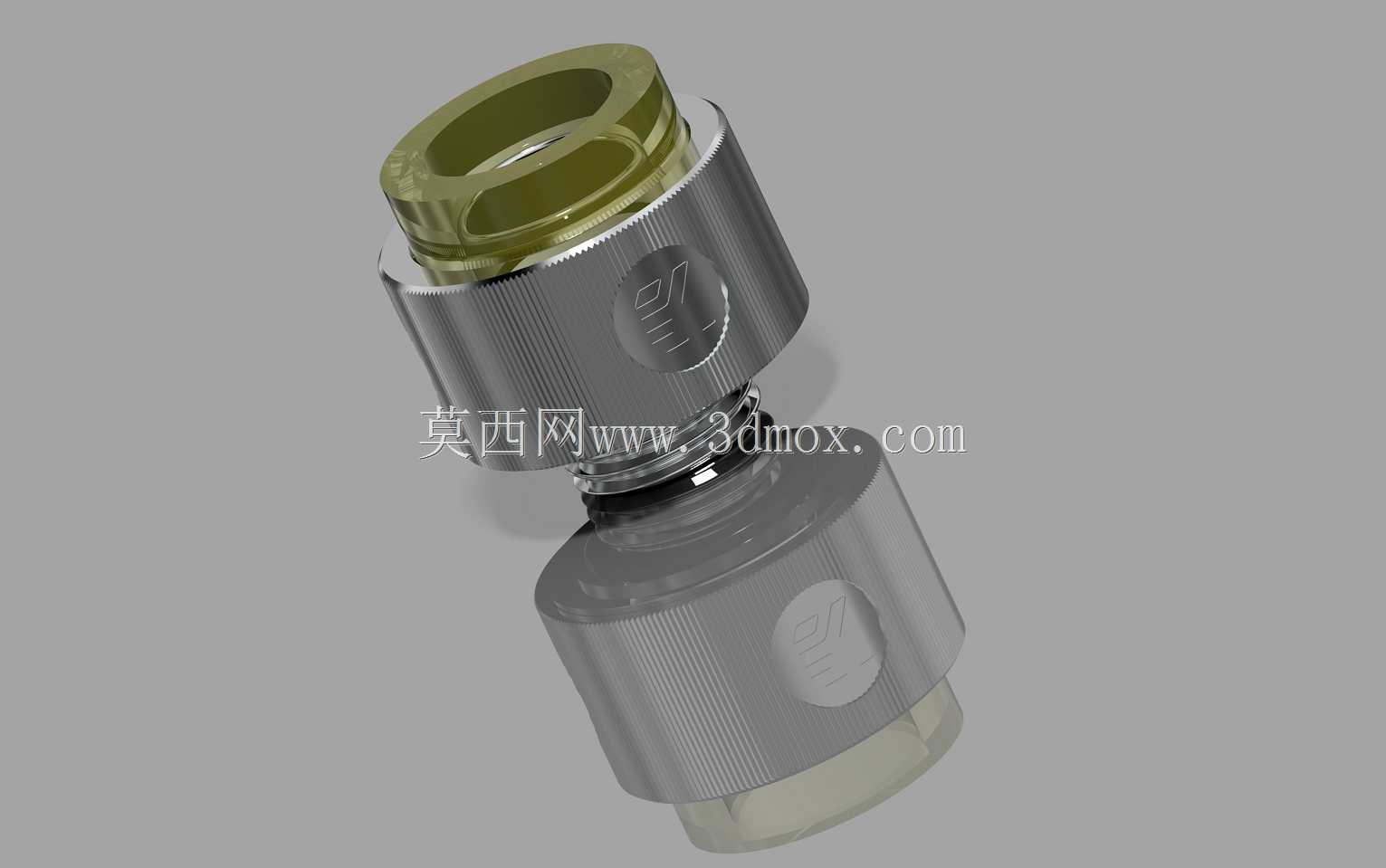

在工业水冷循环、数据中心液冷、大功率电子设备散热等管路布设场景中，这类适配特定管径的高压软管接头是保障管路密封可靠性、拆装便捷性的核心连接件。日常设备运维过程中，经常遇到软管更换、管路改向的需求，接头的结构合理性直接决定了管路的耐压能力与后期维护效率，这款接头针对内径13mm、外径19mm的G1/4螺纹软管设计，完全匹配常规水冷系统的通用管路规格，无需额外变径转接即可直接装配。从结构设计来看，接头采用分体式锁紧结构，主体金属部分表面做了滚花纹理处理，徒手装配时可以提供足够的摩擦力，无需借助扳手即可完成拧紧操作，日常维护拆装效率远高于光滑表面的接头结构。上端的透明锁紧环可以直观观察软管插入深度，避免软管插装不到位导致的承压脱管风险，当软管完全插接到定位位置时，透明环位置可以清晰看到软管端面的抵接状态，从视觉上确认装配到位，消除人工装配的不确定性。尺寸边界上，接头完全压缩锁紧后的总高度为20mm，其中金属螺母本体高度为13.5mm，完全锁紧状态下倒钩结构在螺母上方突出1.5mm，底部定位面与安装基准齐平，安装后不会额外占用过多的管路排布空间，在紧凑的设备机箱内部布设管路时，不会和周边的板卡、散热鳍片产生结构干涉。设计过程中针对螺母螺纹参数做了多轮实测校核，最终匹配M22x1的螺纹规格，和市面同规格软管的锁紧螺母完全通用，替换旧接头时无需更换原有管路的配套锁紧件，降低备件替换成本。内部的倒钩结构采用圆弧过渡设计，软管插入时不会被倒钩切削损伤内壁，长期承压使用时，倒钩可以均匀咬合软管外壁，在10bar以内的水冷系统工作压力下不会出现脱管、渗漏问题。接头内部流道做了等径设计，没有突兀的变径台阶，冷却液流经时不会产生额外的流阻，避免因为接头结构导致的系统流量损失，保障水冷循环的散热效率。考虑到实际使用中用户经常会完全压合软管来调整管路长度，建模时特意将倒钩和螺母的配合位置按照完全压缩的装配状态做了定位还原，导入装配环境时可以直接匹配实际安装状态，不需要额外调整装配压缩量，大幅提升管路布局设计的效率。单独拆分的倒钩零件也方便设计人员根据自身使用的软管壁厚调整倒钩的突出尺寸，适配不同壁厚的同外径软管，拓展接头的适用场景。
