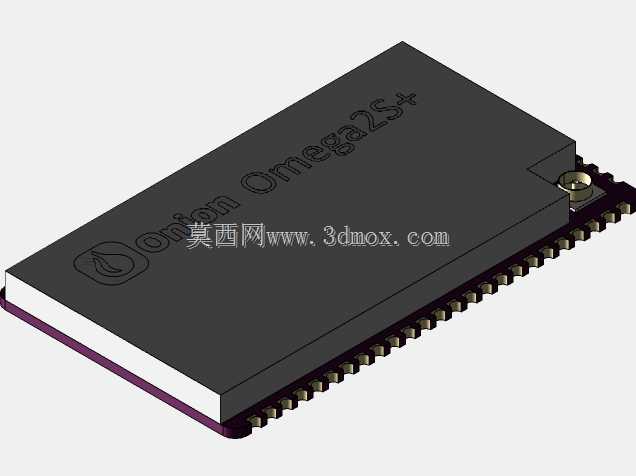

这款微型单板计算机采用表贴封装设计,整体形态贴合高密度PCB集成需求,引脚沿器件两侧排布,采用标准SMD焊接工艺适配回流焊生产流程,在嵌入式物联网终端、小型智能网关、边缘数据采集节点等场景中应用广泛。设计阶段优先考虑了高密度集成场景下的安装兼容性,器件本体厚度控制在贴片元件常规公差范围内,边缘引脚间距遵循标准表贴IC的焊盘设计规范,可直接适配常规0.8mm间距焊盘的PCB布局,无需额外定制钢网即可完成批量焊接。从功能布局来看,器件本体将核心处理单元、存储单元、射频电路做了一体化集成,表面丝印清晰标注型号标识与品牌信息,便于生产环节的视觉识别与来料校验,器件边角做了微小倒角处理,避免贴片过程中吸嘴取件时出现边角磕碰导致的抛料问题。在实际选型应用中,这类集成式单板模块可省去核心电路的独立Layout工作,工程师只需在主控板上预留对应焊盘与外围接口电路,即可快速完成嵌入式系统的硬件搭建,大幅缩短智能硬件的开发周期。模块的安装边界严格遵循表贴IC的安全间距要求,器件本体下方预留了完整的接地焊盘区域,既可以满足焊接时的固定强度需求,也能为核心芯片提供辅助散热路径,在长时间连续运行的工况下,可通过PCB铜皮传导核心工作热量,避免局部积热导致的运行不稳定。引脚排布顺序兼顾了常用外设接口的布线便利性,电源引脚、接地引脚、通信接口引脚按功能分区排布,减少PCB布线时的过孔数量,降低高速信号的走线干扰风险。模块侧面的金属定位标记可在贴片生产时配合AOI检测完成器件位置校验,提升批量焊接的良率,本体表面的哑光黑涂层既可以减少生产环节的视觉反光干扰,也能在日常使用中降低表面划痕对标识识别的影响。在嵌入式项目开发中,这类预集成的核心模块可覆盖多数低功耗物联网终端的算力需求,外围只需搭配电源管理电路与接口防护电路,即可快速搭建出具备以太网、无线连接、多串口通信能力的智能控制节点,适配工业数据采集、智能传感器网关、小型网络设备等多种应用场景的硬件需求。
