贴片式四向带确认导航操纵杆结构

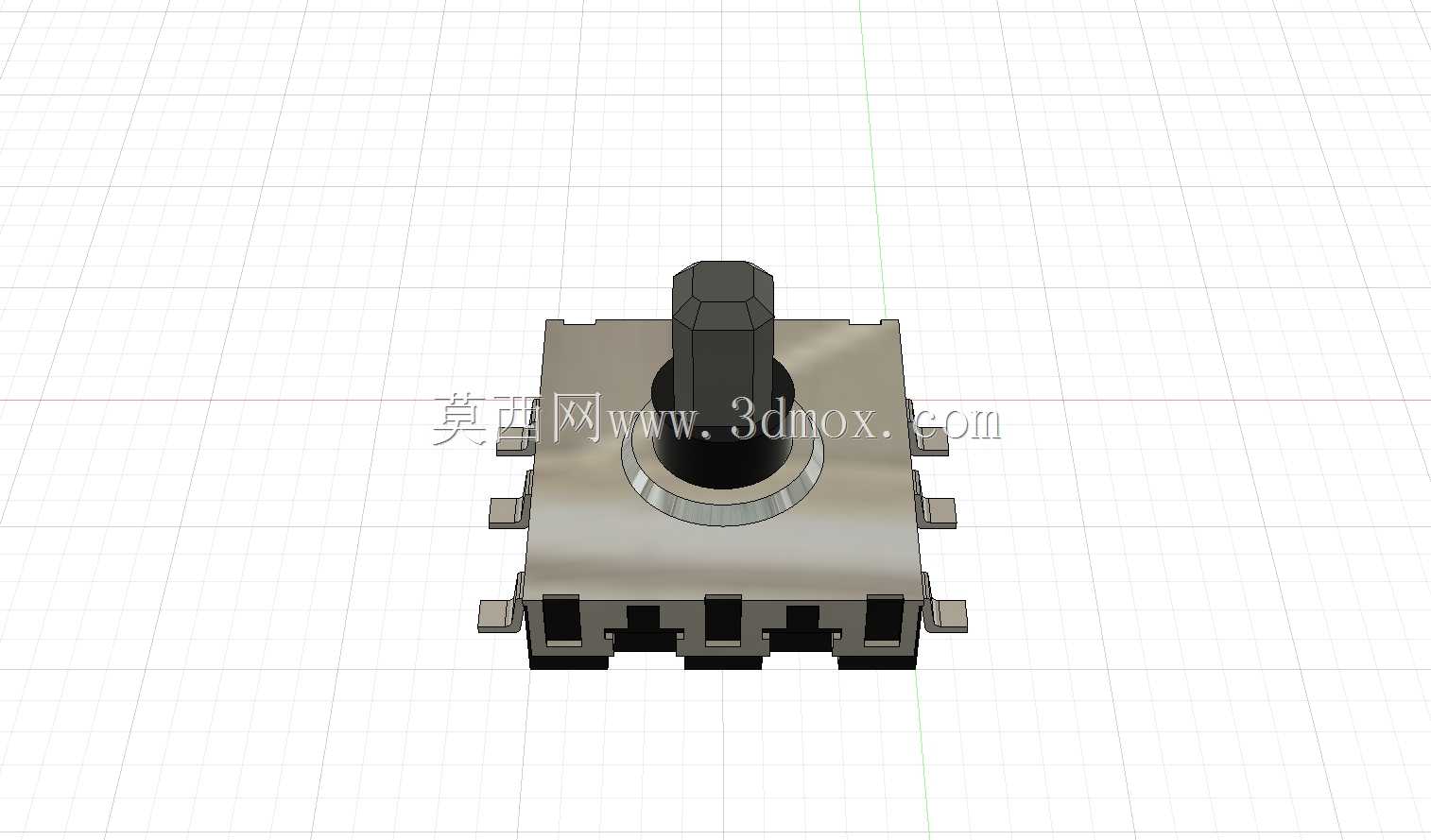

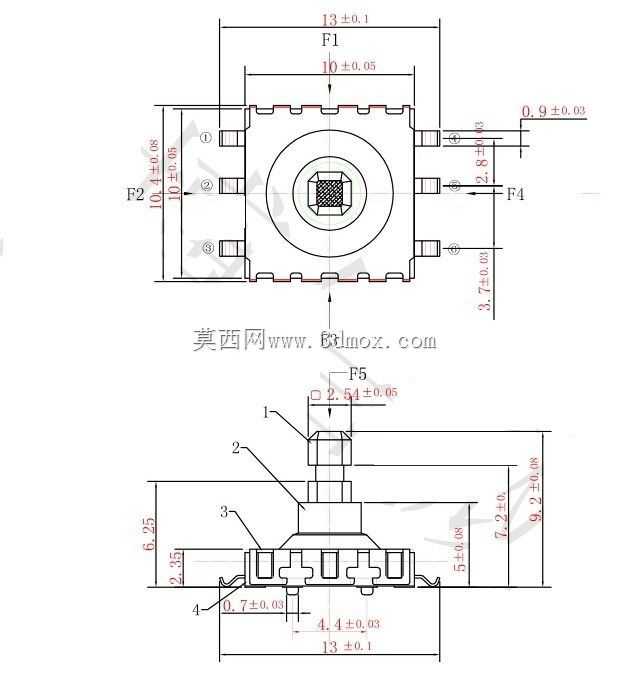

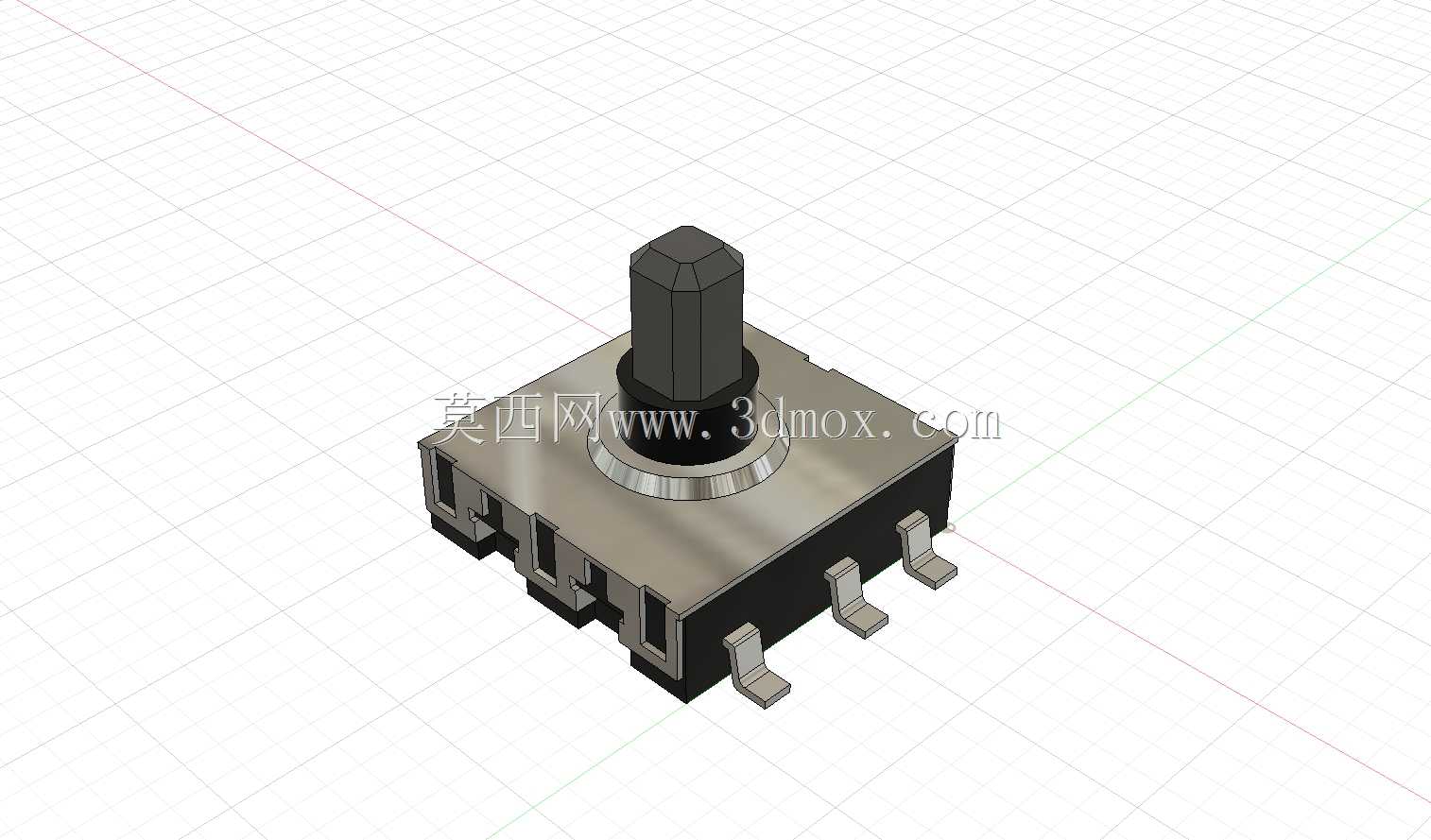

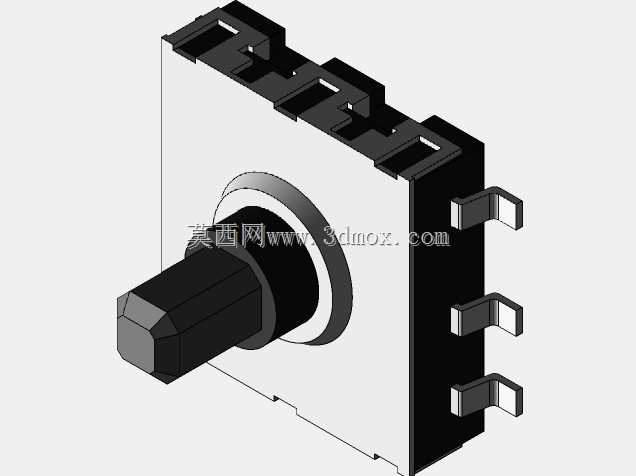

这类表面贴装型导航操纵杆，常被用在手持测量仪器、小型工业控制面板、便携检测设备的人机交互界面上，替代传统的多按键组合方向控制方案，能在极小的面板空间内实现四个方向的位移触发与中央确认操作，大幅压缩交互区域的占用面积。从实际选型适配角度看，该部件采用表贴安装方式，引脚排布在本体侧方，回流焊过程中可与其他贴片元器件同步完成焊接，不需要额外预留插件安装的过孔空间，对PCB板的布局友好度较高，适合高密度布板的紧凑型设备使用。设计阶段优先还原了实物的装配边界，本体基座的方形轮廓、侧方引脚的折弯角度与伸出长度、操作柄的突出高度都按照实物部件的实际尺寸还原，能直接导入整机装配文件做干涉检查，确认面板开孔尺寸、操作柄活动行程范围内是否与周边壳体、屏幕边框存在结构冲突。功能层面，四个方向的触发结构对应上下左右的位移输入，中央按压结构对应确认指令，操作柄的端部做了防滑的切面处理，手指拨动时的触感反馈清晰，不会出现打滑误触的情况，基座部分的定位凸台能在SMT贴片时辅助吸嘴取件定位，提升贴装精度。从结构设计细节来看，基座的黑色绝缘部分采用耐高温工程塑料材质，金属引脚做了镀锡处理保证焊接可靠性，操作柄与基座之间预留了足够的活动间隙，满足四个方向摆动与垂直按压的行程需求，不会出现卡滞问题。做整机结构设计时，可直接参考该模型的外形尺寸预留安装空间，面板开孔只需要匹配操作柄的活动范围即可，不需要额外设计复杂的固定结构，依靠表贴引脚的焊接强度就能满足日常操作的受力需求，适合用在对设备体积有严格限制的便携类工业产品、小型数码终端的交互模块设计中，也可作为维修替换时的尺寸比对参考，确认替换件的安装尺寸与原有结构是否匹配。
