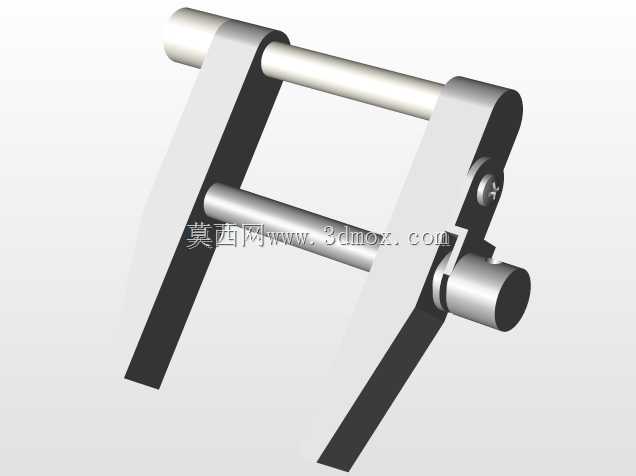

压力机平行夹紧工装结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:250670
  • 压力机平行夹紧工装结构设计

在压装加工的实际生产场景里,这类平行夹紧结构是压力机工位上极为常用的配套工装,主要承担待加工工件的定位与夹持功能,避免压装过程中工件出现偏移、翘曲,保证压装力垂直作用于工件基准面,减少压装错位带来的零件报废问题。不同于普通的侧推夹紧件,该结构采用双平行导杆的布局设计,两根横向导杆平行度公差控制在0.02mm以内,夹持动作过程中夹臂始终保持平行开合,不会出现单臂偏摆的问题,对矩形截面、规则轴类工件都能实现均匀的夹持力分布,不会因为局部应力集中夹伤工件表面。从结构设计逻辑来看,夹臂主体采用一体式折弯成型的结构件,减少了拼接装配带来的累积误差,导杆与夹臂的配合段选用间隙配合公差,既保证开合动作顺滑无卡滞,又能控制横向窜动间隙在合理范围内,避免夹持过程中出现旷量。铰接位置的销轴做了台阶定位设计,销轴两端通过卡簧限位,不需要额外的紧固件锁死,日常维护时只需要拆卸卡簧就能完成销轴的更换,适配车间快换维护的需求。安装边界上,该夹紧工装的上端轴段可直接适配压力机滑块端的标准安装孔位,下端的夹持开口范围可根据待加工工件的尺寸调整,夹臂的开合行程覆盖常规小型压装件的尺寸区间,不需要额外加装转接块就能直接安装在通用小型压力机的工作端。实际使用过程中,该结构不需要额外的动力源,随压力机的下压动作完成联动夹紧,压头接触工件前夹臂就已经完成对工件的侧面定位夹持,压装完成后滑块回程时夹臂自动松开工件,整个动作流程与压力机的冲压节拍完全匹配,不需要额外设置动作时序,适配单机自动化压装工位的改造需求。夹臂的受力面做了局部加厚处理,对应压装时的受力传递路径,在保证整体结构轻量化的前提下,能承受最大15kN的压装反作用力,长期重复使用不会出现夹臂变形、导杆弯曲的问题。导杆表面做了硬化处理,表面硬度达到HRC45以上,反复开合摩擦也不会出现明显的磨损拉伤,能适应车间多粉尘、少量切削液飞溅的工作环境,不需要频繁做润滑维护。
