CD-MX连接器配套BTX Max Blox防护外罩

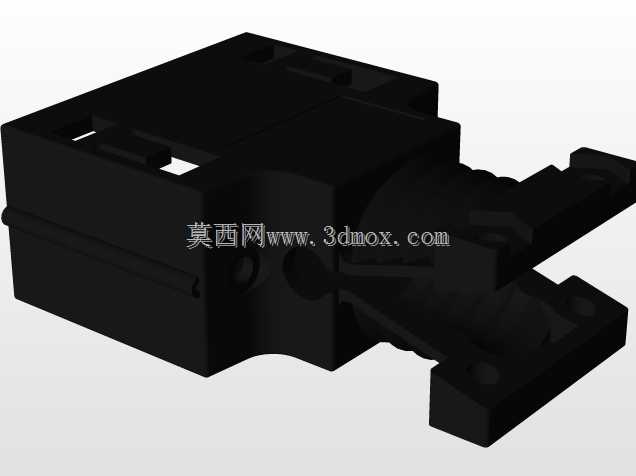

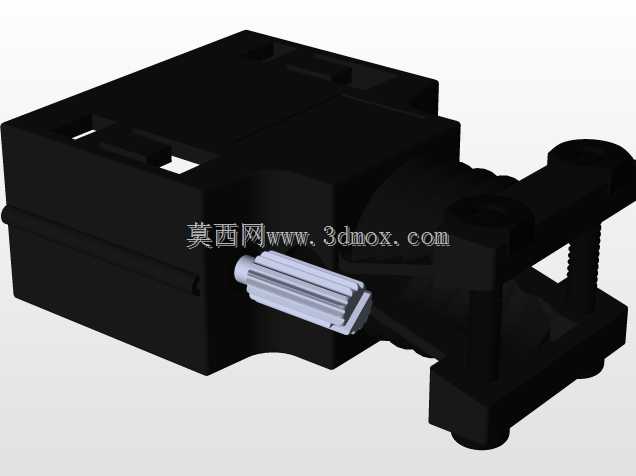

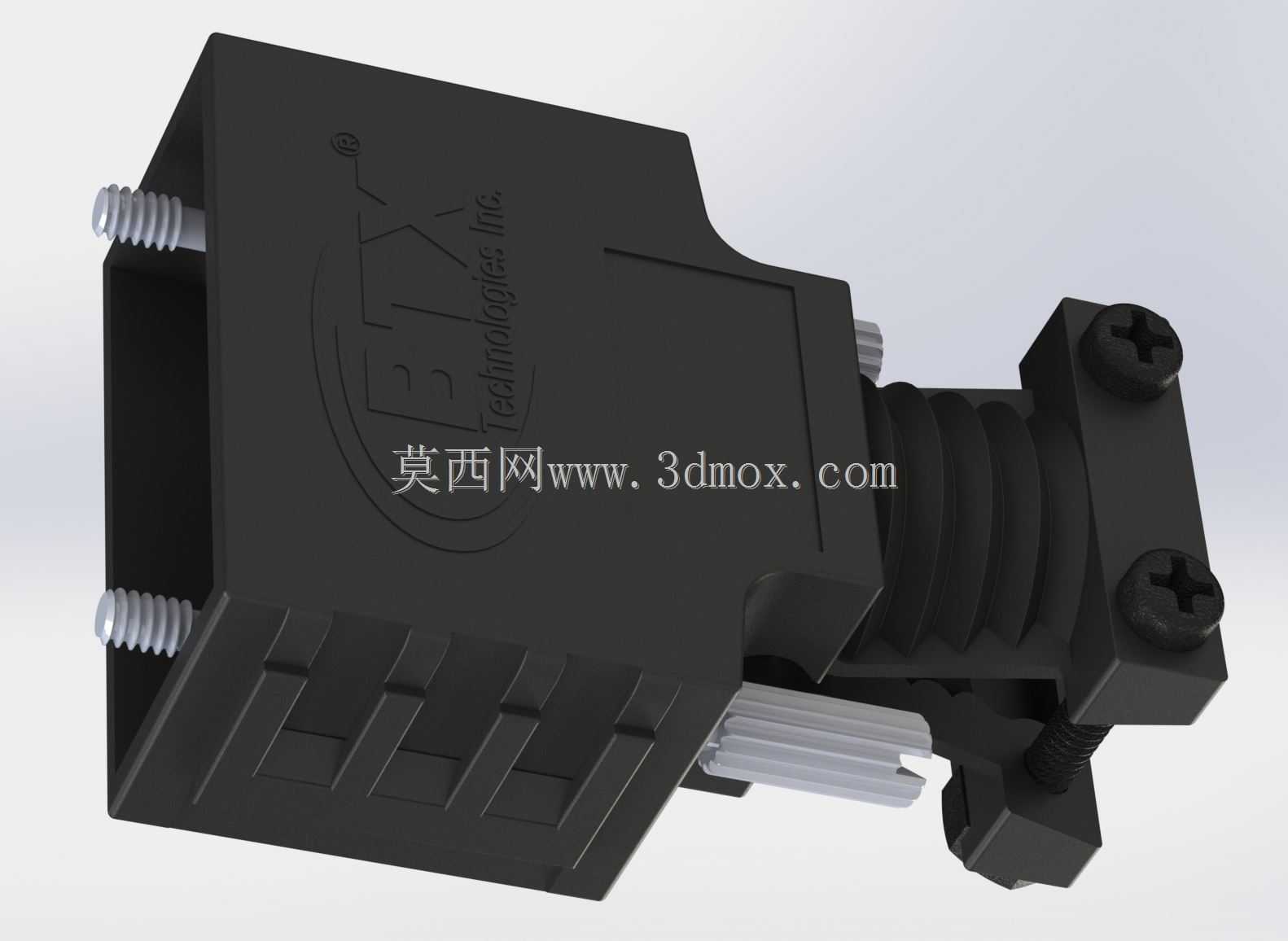

在工业控制柜内部布线、测试设备信号转接、通信机柜线缆端接这类场景里，高密度D-sub类连接器的尾部防护一直是容易被忽略的细节，很多现场故障都来自连接器尾部线缆弯折受力、焊点受拉扯松脱、金属碎屑搭接引脚造成的短路，这款适配CD-MX连接器的BTX Max Blox防护罩，就是针对这类端接场景做的配套结构件。从实际装配逻辑来看，这个防护罩直接扣合在连接器插合完成的尾部，不需要额外改动连接器本身的安装孔位，两侧的固定螺丝直接对应连接器本体的安装螺柱，装配时不需要额外做适配加工，现场端接完成后扣上护罩拧紧紧固件即可，能把焊点位置、线缆压接位置完全包覆在护罩内部，避免布线拖拽时外力直接作用在连接点上。设计上没有做内部特征建模，完全是按照实际零件的实测尺寸做的外观结构，这也符合这类护罩的实际使用逻辑——护罩本身只承担外部防护、应力释放的作用，内部是容纳焊点、热缩管、线尾固定结构的空腔，不需要做内部的冗余特征，建模时只需要保证外部安装尺寸、配合边界准确，就能满足装配干涉检查、布线空间校验的需求。护罩尾部带波纹状的线缆弯折缓冲结构，线缆从护罩尾部穿出后，弯折时的应力会被波纹结构分散，不会在护罩出口位置形成应力集中点，避免线缆长期弯折造成的线芯断裂。两侧伸出的带螺纹固定柱，是用来和面板安装架、设备壳体上的固定位配合的，装配时护罩和连接器成为一个整体，插合到对端接口后，固定柱直接锁在安装位上，不需要额外做连接器的防松固定。螺母采用的是行业通用的4-40标准螺牙，和市面上绝大多数同规格D-sub连接器的安装螺柱完全适配，不需要单独定制紧固件，现场维修替换时直接用标准件就能完成装配。从安装边界来看，护罩的整体轮廓完全覆盖连接器尾部的突出部分，不会超出连接器插合面的横向宽度，在高密度排布的连接器组里，相邻两个连接器的护罩不会发生干涉，就算是间距很小的多排连接器布局，也能顺利装配，不会因为护罩尺寸超差造成相邻接口无法使用。护罩表面的防滑筋结构，是方便徒手插拔时施力，不需要借助工具就能完成连接器的插合与拔出，日常维护时操作更便捷。
