华硕q87主板后置IO接口屏蔽挡板

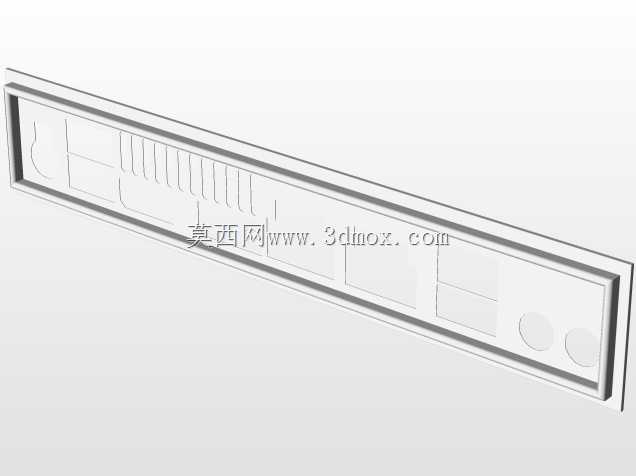

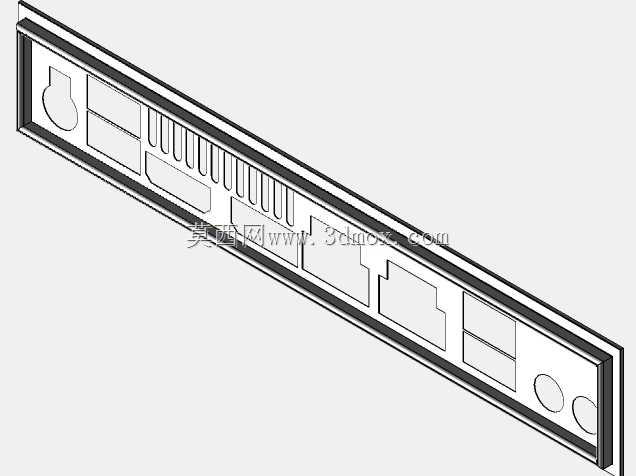

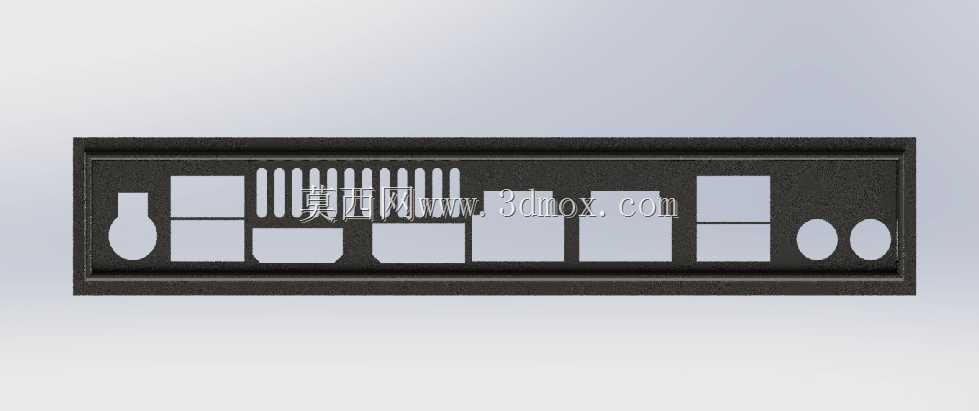

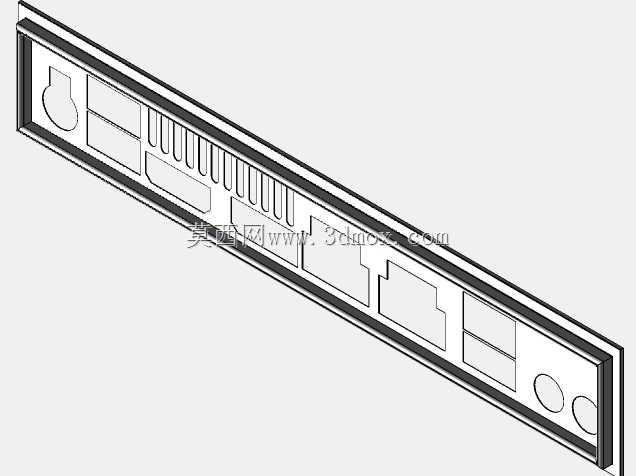

电脑机箱装机作业中，主板后置IO挡板是容易被忽略但直接影响装机完整性与使用体验的小部件，这款适配华硕q87主板的IO屏蔽件，核心作用是填充主板后置接口与机箱背板开孔之间的空隙，同时实现电磁屏蔽、防尘防护与外观规整的多重作用。从实际装机场景来看，这类挡板需要完全匹配对应型号主板的后置接口布局，安装时卡入机箱预留的标准背板开孔位，边缘的弹片结构会贴合机箱金属板材形成连续导电通路，将主板工作时产生的电磁辐射约束在机箱内部，避免对外接设备或者周边无线信号造成干扰，同时也能阻挡灰尘、蚊虫从接口缝隙进入机箱内部，减少主板积灰引发的接触不良、短路等隐患。设计这款挡板时，首先要完全对应主板后置接口的排布位置，每个开孔的尺寸都要和对应接口的外轮廓匹配，既不能开孔过小导致接口被遮挡无法插拔外设，也不能开孔过大留下缝隙影响屏蔽与防尘效果；左侧的圆形开孔对应PS/2键鼠接口，相邻的两个方形开孔适配VGA与DVI视频输出接口，中间长条状的密集开孔是USB扩展接口区域，后续的方形开孔分别对应HDMI、DP、网线接口以及音频输入输出接口，每个开孔的边缘都做了微小的卷边处理，避免安装时划伤线材或者操作人员的手部。挡板整体采用冷轧钢板冲压成型，表面做黑色哑光喷塑处理，和多数商用机箱的黑色背板色调保持一致，安装后不会出现突兀的色差；整体外形尺寸完全遵循ATX机箱后置IO位的通用安装边界，长度与高度刚好卡入机箱的标准开孔槽，不需要额外修改机箱结构就能直接安装，边缘的冲压卡点可以卡在机箱开孔的边缘，不需要额外螺丝固定就能实现初步定位，主板装入机箱后，接口端会顶住挡板内侧，进一步将挡板压紧固定，不会出现松动移位的情况。在日常设备维护场景中，这类定制化IO挡板相比通用万能挡板的优势十分明显，万能挡板需要手动掰掉对应接口的挡片，掰除后边缘往往留有毛刺，缝隙也不均匀，屏蔽和防尘效果大打折扣，而这款对应特定型号主板的挡板，开孔位置完全对齐，安装后所有接口都能完整露出，插拔U盘、网线、音频线时不会被挡板边缘卡住，长期使用也不会因为缝隙进灰导致接口氧化接触不良。对于工控机、商用办公主机这类长期不间断运行的设备来说，IO挡板的电磁屏蔽作用尤为重要，连续工作状态下主板的电磁泄漏如果没有有效遮挡，可能会对周边的精密办公设备造成信号干扰，完整贴合的金属挡板可以将电磁辐射水平控制在合规范围内，同时也能避免机箱内部的气流从后置接口缝隙无序泄漏，帮助机箱形成合理的散热风道，让散热气流按照设计路径从前进风、后出风流动，提升整机的散热效率。
