台式机显卡风冷散热冷却组件结构

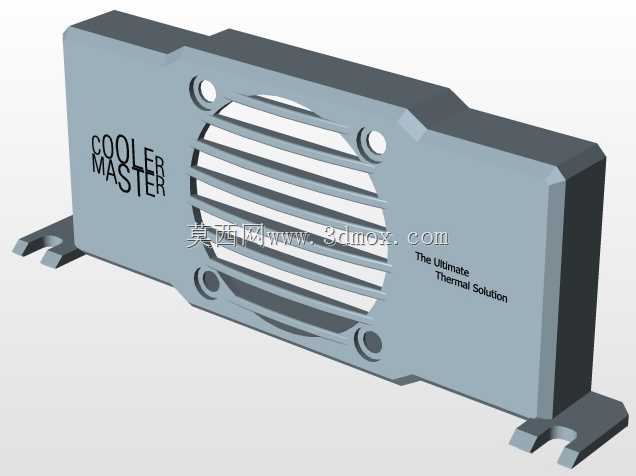

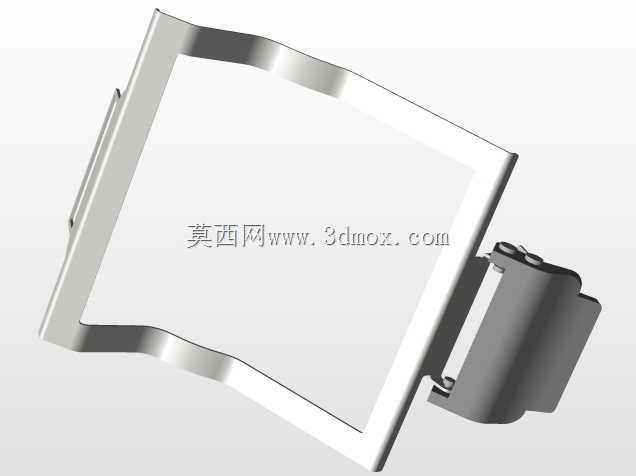

这套显卡冷却结构主要面向台式独立显卡的散热需求，适配常规PCI-E接口全高显卡的安装空间，整体安装边界严格遵循显卡PCB板的轮廓尺寸，侧边预留了机箱PCI挡板的固定卡扣位，不会超出标准ATX机箱的显卡安装限长范围，同时在显存、供电MOS管对应的位置预留了贴合接触面，避免核心散热之外的发热元器件出现局部过热问题。从实际应用场景来看，这类冷却组件是消费级台式电脑、入门级工作站显卡的核心散热部件，工作时通过底部导热基座直接接触显卡核心Die，将GPU运算产生的热量传导至上方的散热鳍片阵列，再通过风道内的空气流动将热量带出机箱内部，保障显卡在高负载运算、长时间图形渲染场景下的核心温度维持在合理区间，避免因过热触发降频保护，影响图形处理效率。设计过程中优先考虑了安装兼容性，基座的固定孔位对应公版显卡的核心安装孔距，侧边的卡扣结构可以直接卡在PCB板边缘的定位槽内，不需要额外定制固定支架，同时散热鳍片采用错落排布的结构，在有限的高度空间内最大化散热接触面积，顶部的导流罩可以约束气流方向，避免气流散逸导致散热效率下降，导流罩上的固定卡扣同时兼顾了外观防护与风道密封的作用，边缘做了圆角过渡处理，避免安装过程中划伤PCB板上的贴片元件。结构设计上还考虑了长期使用的可靠性，基座与鳍片之间采用紧密压合的连接方式，不存在松动脱落的风险，整体重量控制在合理范围内，不会对显卡PCB板造成过大的弯曲应力，避免长期使用后PCB变形导致的核心接触不良、元件虚焊问题，侧边预留的走线槽可以容纳风扇供电线，避免线材干涉风扇转动或者影响机箱内部理线。实际选型参考时，需要注意该冷却结构的核心接触区域尺寸，确保可以完全覆盖GPU核心的Die面积，同时确认侧边的避让空间足够容纳显卡上的 taller 电容元件，避免安装时出现元件干涉压损的问题，鳍片的间距设计兼顾了散热效率与防尘能力，日常使用环境下不会因为积灰快速堵塞风道，降低后期维护清理的频率。
