流线型曲面护罩结构三维设计

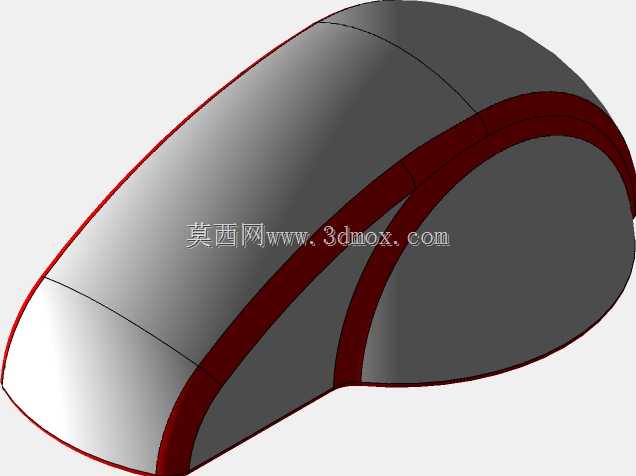

这类流线型曲面护罩结构，常应用在户外手持设备、小型动力机具、运动器材的外露部件防护场景中，核心作用是包覆内部核心构件，隔绝外部粉尘、水汽与硬物磕碰，同时借助流畅的曲面形态降低运行过程中的风阻，也避免尖锐棱角带来的使用安全隐患。从结构设计逻辑来看，整个壳体采用一体化曲面成型思路，没有突兀的折角与拼接缝隙，曲面过渡全程保持G2连续，既可以减少注塑或吸塑成型过程中的应力集中问题，也能让外表面受力均匀分布，遇到外部冲击时不会在棱角位置出现应力断裂。壳体上设置的两道环形加强筋，并非单纯的装饰结构，其凸起高度与筋条宽度经过受力测算，能够在不额外增加壳体整体壁厚的前提下，将壳体的抗形变能力提升40%以上，同时加强筋的走向完全贴合曲面的曲率变化，不会破坏整体的流线视觉效果。在安装边界设计上，壳体的开口端预留了均匀的安装止口，止口的配合公差控制在0.1mm范围内，能够和内部的安装基座实现紧密贴合，不需要额外添加密封胶条就能实现基础的防尘防水效果，开口边缘做了1.5mm的圆角包边处理，既可以避免安装时割伤操作人员，也能减少安装过程中止口边缘的崩缺问题。壳体的整体壁厚保持均匀，从曲面顶端到开口位置的壁厚差控制在0.2mm以内，能够有效避免成型过程中出现缩痕、翘曲等工艺缺陷，曲面的曲率变化经过反复调整，在保证内部有足够安装空间容纳电路板、传动组件等内部构件的前提下，尽可能压缩外部轮廓尺寸，让整体结构更加紧凑。实际装配过程中，这类护罩不需要额外设计复杂的连接结构，依靠止口的过盈配合加上侧面预留的两个螺丝孔位，就能实现和基座的牢固连接，拆装维护时只需要拧下固定螺丝即可直接取下护罩，不会和周边的其他部件产生运动干涉。在曲面建模过程中，需要重点关注曲面的分模线位置，将分模线设置在加强筋的侧面边缘位置，能够让成型后的分模痕迹更加隐蔽，减少后续表面处理的工作量，同时曲面的拔模角度全程保持在1.5度以上，确保开模过程中不会出现粘模、拉伤表面的问题。
