Adafruit Wedget Pro无组件PCB安装基板

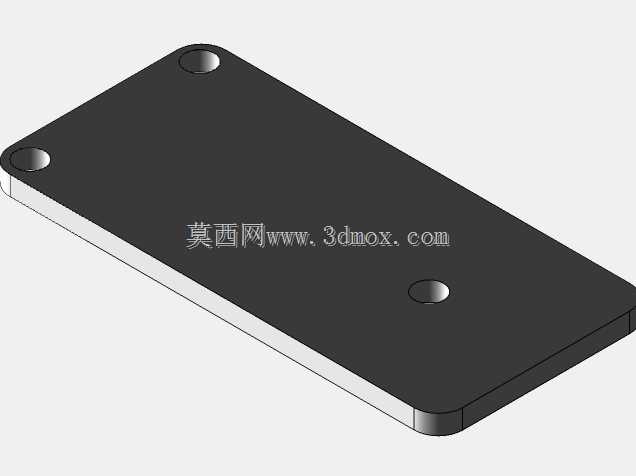

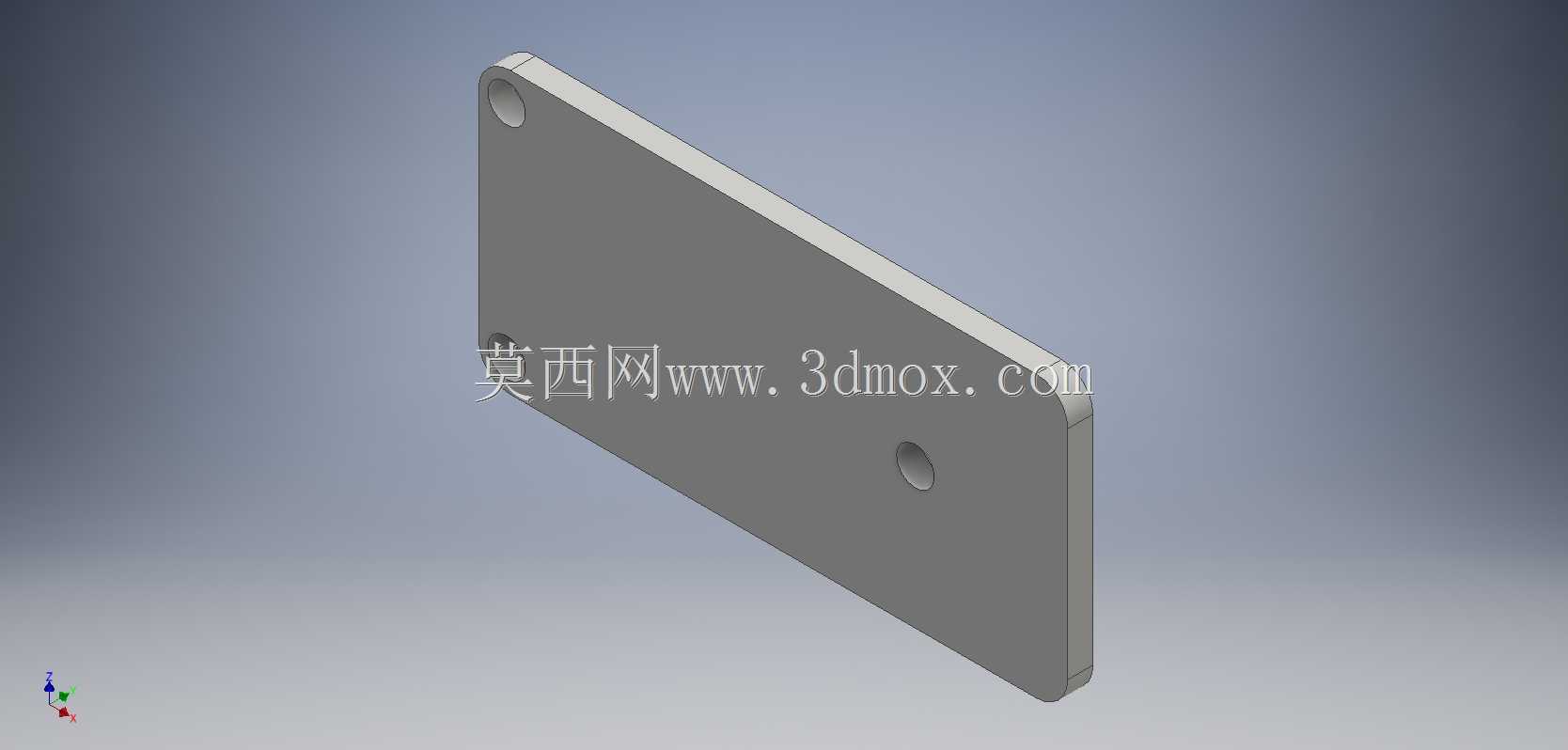

这款无组件的PCB安装基板，主要面向小型电子DIY项目、便携穿戴电子设备、微型传感节点的结构搭建场景使用，在实际工程应用中，很多开发者在做小型电子原型验证时，不需要直接使用焊接满元件的成品PCB，反而需要一块预留好标准安装孔位、尺寸精准的空白基板，用来固定外接元件、规划走线空间、匹配外壳安装位，避免自行裁板带来的尺寸误差、孔位偏移问题。从设计思路来看，这块基板完全遵循官方公布的尺寸规范做结构还原，整体为薄型长方体结构，边缘做了微小的倒角处理，避免装配时刮伤导线或者操作人员的手部，板体上预留的三个安装孔位置经过精准校准，分别对应不同的固定需求：靠近板端的单孔可用于穿挂挂绳、安装定位销，另外两个孔位可配合M2规格的螺丝，将基板固定在3D打印外壳、设备内壁或者小型支架上，孔位的同轴度、孔边到板边的距离都严格匹配官方文档的参数，不会出现安装时孔位对不齐、螺丝打穿板边的问题。在实际使用中，这块基板可以作为小型电子项目的承载基础，比如制作迷你钥匙扣挂件、小型环境检测节点、便携LED装饰件的时候，既可以在板面上焊接排针、电阻、电容等直插或者贴片元件，也可以通过铜柱将其他功能模块叠装在基板上方，充分利用板体的平面空间。板体的厚度控制在常规PCB的标准厚度范围内，既保证了足够的结构强度，不会在日常携带、轻微磕碰的时候出现弯折断裂，也不会因为过厚占用过多的设备内部空间，适配绝大多数小型电子项目的内部安装边界。很多开发者在做小型电子结构设计时，经常会忽略空白PCB基板的结构精度，自行打样不仅成本高，还容易出现孔位偏差、板边毛刺多的问题，这款精准还原的基板模型，可以直接导入结构设计软件中，配合外壳模型做装配干涉检查，提前验证安装空间是否充足、元件布局是否会和外壳产生冲突，减少原型打样的迭代次数。在穿戴类小电子项目的开发中，这块基板的尺寸刚好适配多数小型挂饰、腕带设备的内部空间，安装孔的位置也避开了常见的元件布局区域，不会因为固定螺丝挤压到焊接在板面上的元件，板体的边缘圆角处理也能避免在穿戴过程中硌伤皮肤，或者磨坏穿戴设备的织物、硅胶外壳。做桌面小型摆件类电子项目时，这块基板也可以直接作为内部的固定承托件，配合热熔胶、双面胶就能将电池、主控板等模块固定在合适的位置，不需要额外制作复杂的固定支架，简化项目的结构设计流程。
