直插式PCF8591模数转换芯片结构模型

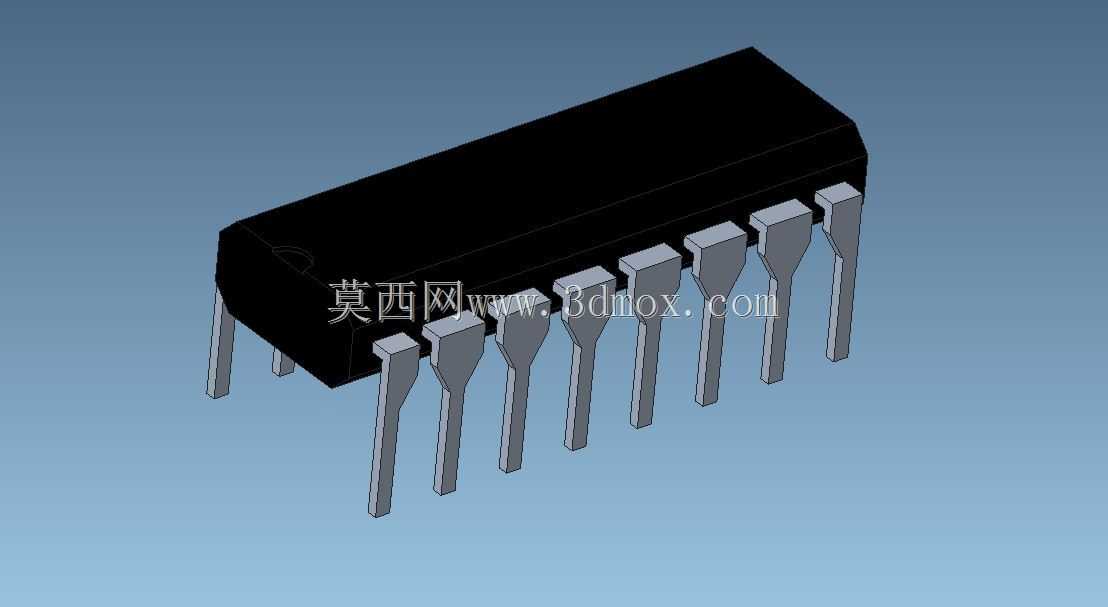

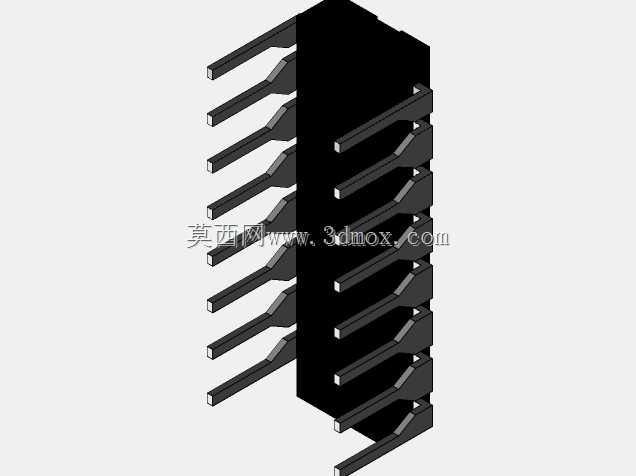

在工业测控板卡、小型数据采集终端、教学实验电路板的设计环节中，直插封装的模数转换芯片是连接模拟信号链路与数字处理单元的核心桥接部件，本次呈现的结构模型还原的是基于PCF8591架构的8位AD转换器件，这类器件常被部署在低成本模拟量采集场景中，完成温度、电压、电位器输出等连续模拟信号到离散数字量的转换工作，适配I2C通信总线的硬件设计需求，单芯片可实现4路模拟输入、1路模拟输出的信号转换功能，无需额外配置复杂的外围信号调理电路即可完成基础采集功能。从结构设计维度看，模型完整还原了双列直插16引脚的封装形态，黑色塑封主体的棱角做了符合实际注塑工艺的微小倒角处理，没有出现建模中常见的锐利直角失真，引脚部分还原了直插器件的冲压成型特征，每根引脚的扁平段、插装弯折段的尺寸比例完全匹配实际器件的安装公差，引脚间距严格遵循2.54mm标准直插间距，能够直接适配通用面包板、标准DIP16插座的安装边界，在做PCB布局的干涉校验时，可直接导入模型验证芯片与周边电解电容、排针、接线端子的安全间距，避免实际制版后出现元件装配件冲突的问题。做整机结构装配时，该模型可用于验证塑封本体高度与设备外壳内壁的预留间隙，尤其是在薄型壳体的手持采集设备设计中，可提前确认芯片顶部与壳体内侧的安全距离，避免组装后出现壳体顶压芯片引脚导致虚焊、引脚变形的隐患。引脚的插装段长度也匹配常规波峰焊工艺的引脚伸出长度要求，建模时保留了引脚末端的微小斜切特征，和实际量产器件的引脚加工形态一致，不会出现简化建模导致的工艺校验偏差。在教学演示场景中，该模型可用于讲解模数转换器件的硬件布局要点，帮助初学者理解直插芯片的焊盘设计、走线避让规则，也可用于虚拟装配实验中模拟芯片插装、焊接的全流程结构校验，相比简化的方块式元件模型，该结构还原了器件的所有外形特征，能够满足结构设计阶段的所有校验需求，不需要额外调整尺寸即可直接导入各类三维装配环境中使用。
