带毛刷清扫机构的壁挂式机器人结构设计

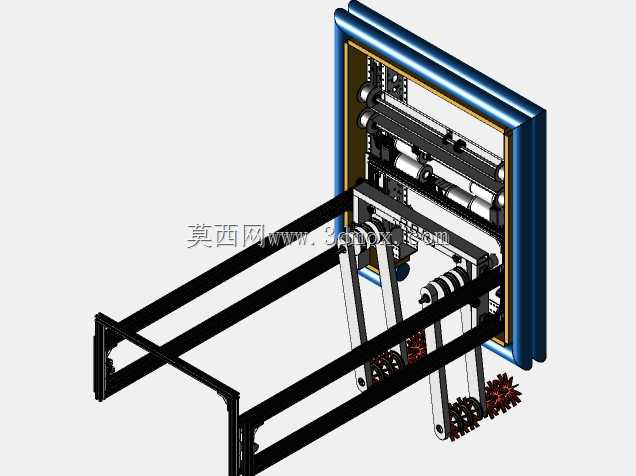

这款壁挂式清扫作业机器人的结构设计，核心面向垂直立面的清洁作业场景，常见于玻璃幕墙、大型设备垂直外表面、仓储立库货架立面等人工清洁难度大、作业风险高的工况。从整体结构来看，设备采用壁挂式安装布局，主体承载框架为矩形型材拼接结构，安装时可通过背部的挂接组件固定在垂直作业面的配套导轨或挂点上，框架向外延伸的悬臂结构预留了足够的作业空间，可适配厚度在200mm以内的立面作业需求，整体安装边界宽度控制在800mm、高度1000mm范围内，不会占用过多立面安装空间，也能适配多数常规立面的作业幅宽要求。设备的作业执行端采用多组平行排布的滚刷结构，滚刷通过带座轴承固定在悬臂末端的安装板上，每支滚刷端部都配套有传动齿轮，相邻齿轮相互啮合实现动力同步传递，动力从背部框架内的传动主轴输出后，可通过齿轮组带动所有滚刷同转速转动，滚刷表面的硬质刷毛可对立面上附着的浮尘、碎屑、残留污渍进行扫刷清理，针对不同粗糙度的作业立面，还可通过调整滚刷安装座的腰型孔位置，改变刷毛与立面的接触压紧量，保证清扫效果的同时避免刷毛过度磨损。背部的主框架采用双层板拼接结构，两层板之间预留了传动组件的安装空间，内部排布的多组平行传动轴通过同步带实现动力传递，传动轴两端配套的线性导轨滑块可带动整个悬臂作业组件沿框架垂直方向往复移动，实现整幅立面的全覆盖清扫，导轨的行程设置与框架高度匹配，移动过程中通过两端的硬限位块防止滑块脱出导轨，保证运行过程的结构可靠性。框架侧边的蓝色包覆件为可拆卸式防护壳，既可以遮挡内部传动结构避免杂物卡入，也能在设备维护时快速拆卸，方便操作人员调整内部同步带张紧度、更换磨损的传动零件。从设计思路上，这款结构优先考虑了作业过程的稳定性，整体框架的型材选型经过载荷校核，悬臂伸出状态下末端的形变量控制在允许范围内，不会因为滚刷接触作业面的反作用力出现明显抖动，传动路径的设计尽量缩短了动力传递链，减少了不必要的传动损耗，所有转动副的位置都预留了润滑注油空间，可降低长期运行的零件磨损速度。设备的挂接结构采用快拆式设计，日常维护时可直接将主体从挂点上取下，无需拆卸固定在立面上的安装基座，大幅降低后期运维的操作难度，滚刷组件也采用快插式安装结构，刷毛磨损后可直接拔出更换，无需拆解整个悬臂结构。
