竞赛级多关节机械作业臂搭载浮式基座结构

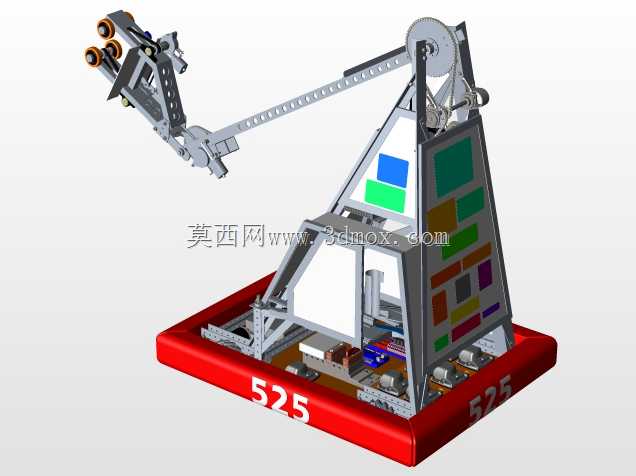

该结构整体采用浮式承载基座设计，底部为带围边的箱型浮体框架，可在水面或非平整承载面提供稳定支撑，基座内部预留电气元件、动力模块的安装腔体，框架边角做圆弧过渡处理，避免磕碰损伤同时降低流体阻力，基座表面标注的编号区域采用凹陷式填色设计，长期使用不会出现标识磨损脱落问题。支撑主体采用桁架式镂空结构，在保证整体结构刚度的前提下大幅降低设备自重，桁架杆件之间采用角件加固连接，可承受机械臂大角度摆动带来的交变载荷，支撑塔侧面预留多块模块化安装面板，可根据作业需求快速加装传感模块、控制单元或辅助作业组件，面板采用快拆式固定结构，无需拆解主体框架即可完成元件更换。机械臂部分采用多关节串联构型，臂身采用带等距减重孔的型材结构，各关节处配置铰支连接结构，可实现大角度俯仰与回转动作，臂端搭载多组滚轮式执行组件，可适配抓取、牵引、推移等不同作业需求，执行端的滚轮组采用独立铰接安装，可自适应接触工件的表面轮廓，避免硬接触造成的工件或结构损伤。臂架顶端配置滑轮导向结构，可配合牵引索实现臂架的角度调节与负载承载，牵引路径沿臂身内侧布置，避免外露线缆与作业环境内的障碍物发生勾挂。从安装边界来看，浮式基座的长宽尺寸预留了足够的稳定支撑余量，机械臂完全伸展时的整体重心始终落在基座承载范围内，不会出现侧翻风险，各关节的运动行程做了机械限位设计，避免超行程运动造成的结构干涉。该结构可适配水上作业、特殊地形巡检、竞赛类机械作业场景，设计过程中优先考虑了模块化拆装需求，所有连接节点均采用标准紧固件固定，可快速完成拆解转运与现场组装，结构件之间的配合公差预留了后期调整余量，可根据实际负载情况对关节阻尼、臂架配重进行适配性调整，电气走线全部沿结构内部腔体布置，既可以防护线缆不受外力损伤，也能降低外部环境对信号传输的干扰。
