带侧翼安装结构的环形导流构件设计

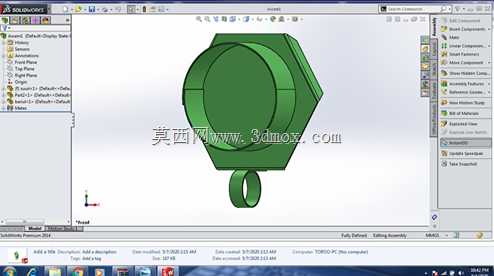

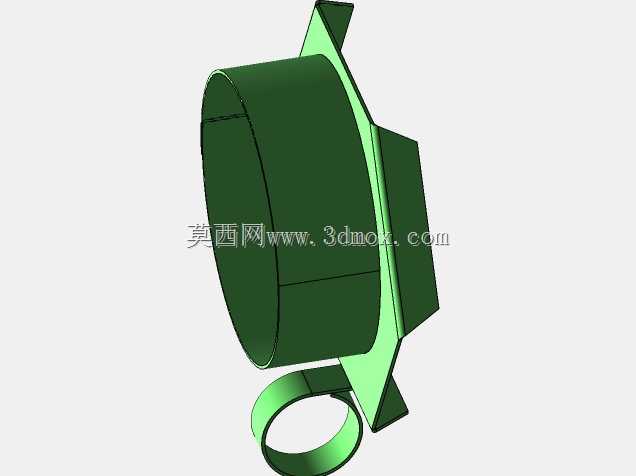

该构件核心为大直径环形筒体结构，筒体一端延伸出对称分布的三角状侧翼安装板，侧翼板与筒体侧壁采用圆弧过渡衔接，避免应力集中导致的结构失效，筒体下方附带小直径环形挂接结构，可用于配套管线的穿设固定或辅助构件的挂载。从实际应用场景来看，这类构件多用于中小型通风管路的末端导流、小型流体设备的进出风导向，或是农业小型机具的物料导流通道，也可作为小型除尘设备的局部导流段使用，能够在有限安装空间内完成流体方向的规整，减少流道内的紊流产生，降低流体输送过程中的能量损耗。设计过程中优先考虑了安装适配性，侧翼安装板上预留的安装位可直接与配套设备的侧壁贴合固定，无需额外设计转接支座，减少整机的装配零件数量，降低装配工序的复杂度。筒体的壁厚采用均匀等厚设计，既满足常规工况下的结构强度要求，也适配常规的钣金折弯、焊接加工工艺，或是注塑成型的工艺要求，可根据实际使用场景的材质需求选择加工方式。下方的小环形结构与主筒体采用一体化衔接，衔接处做了圆角处理，避免挂载构件时出现应力断裂的问题，同时小环的内径尺寸经过匹配设计，可适配常规规格的软管穿设，或是标准件的挂接固定。安装边界方面，主筒体的轴向长度控制在适配常规设备侧壁安装的尺寸范围内，侧翼板向外延伸的宽度不会超出常规小型设备的安装面边界，安装后不会与设备周边的其他构件产生运动干涉，构件整体的重心靠近安装侧翼一侧，安装后不会出现偏载导致的固定螺栓受力不均问题。在流体导向的功能实现上，筒体的端口做了微倒角处理，流体进入筒体时不会产生尖锐的边壁扰流，侧翼板的三角结构除安装固定作用外，还可对筒体周边的散逸流体起到一定的收拢作用，提升流体进入筒体的规整度，实际使用中可根据配套设备的流量需求，在不改变整体安装接口的前提下，微调筒体的内径尺寸，适配不同的流量输送要求，无需重新设计安装结构，具备较好的适配通用性。
