电脑外设硬质滚轮外壳结构设计

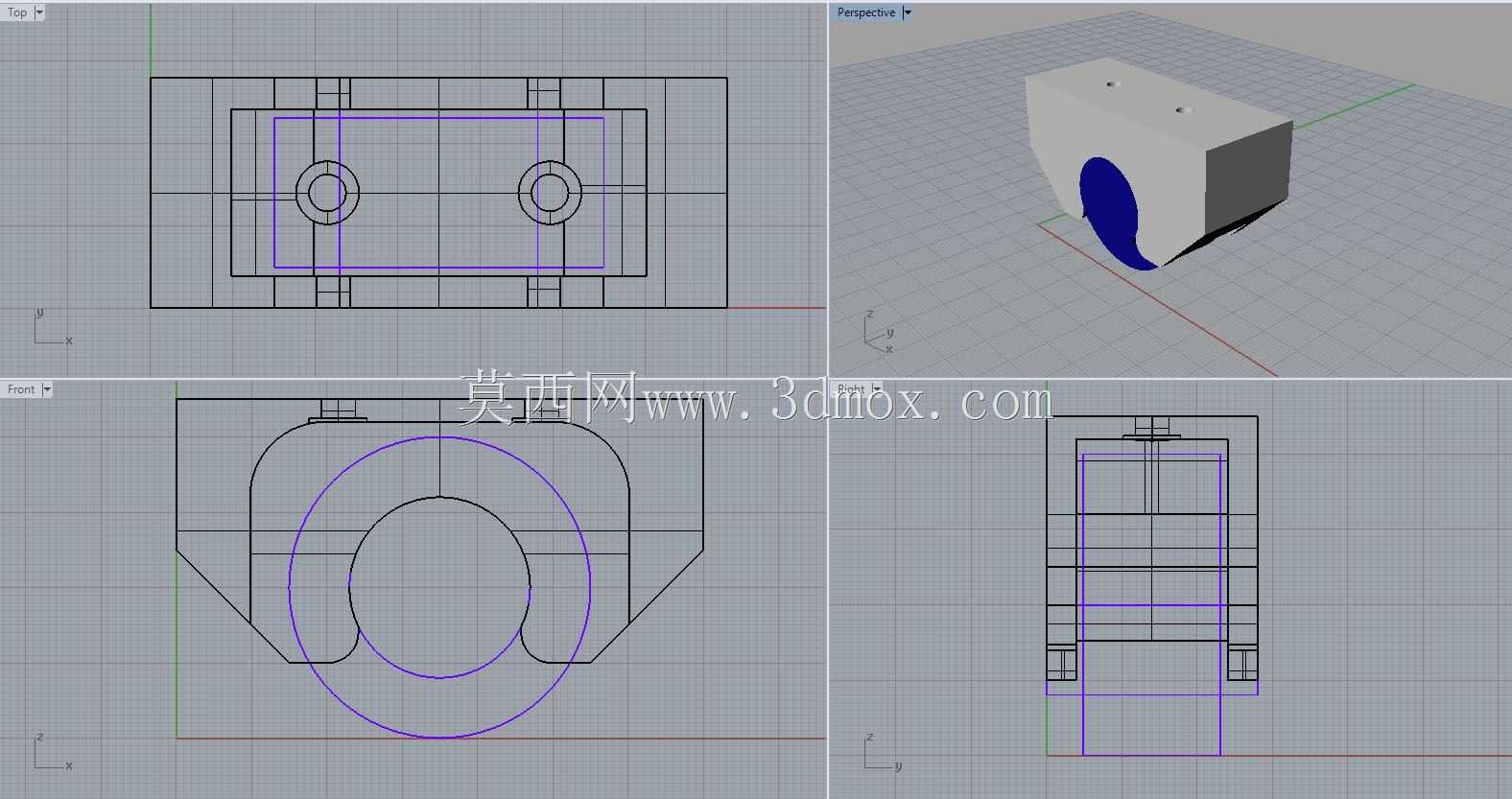

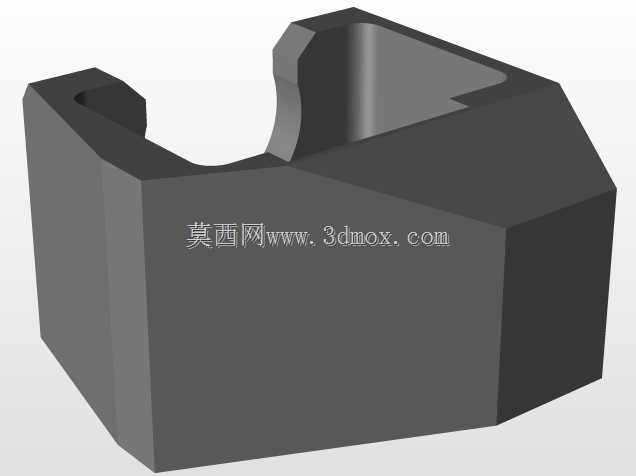

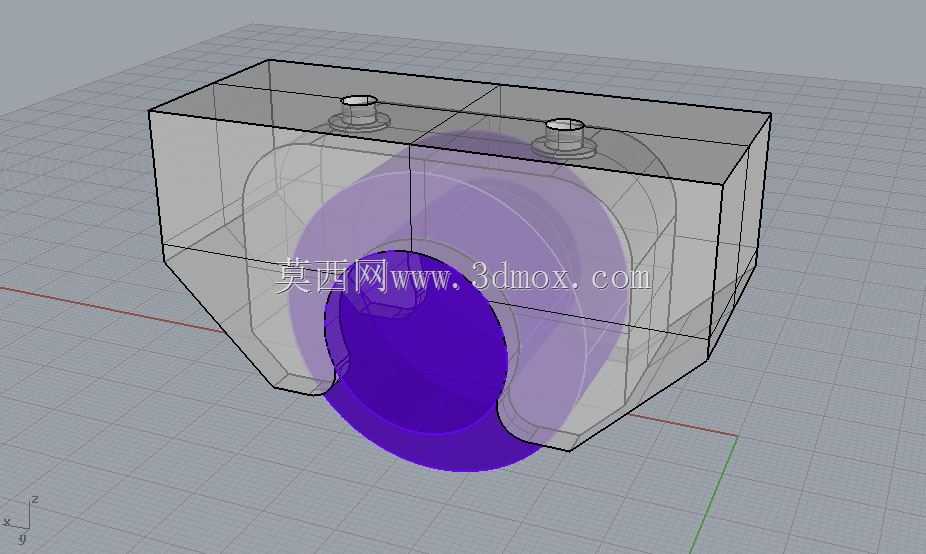

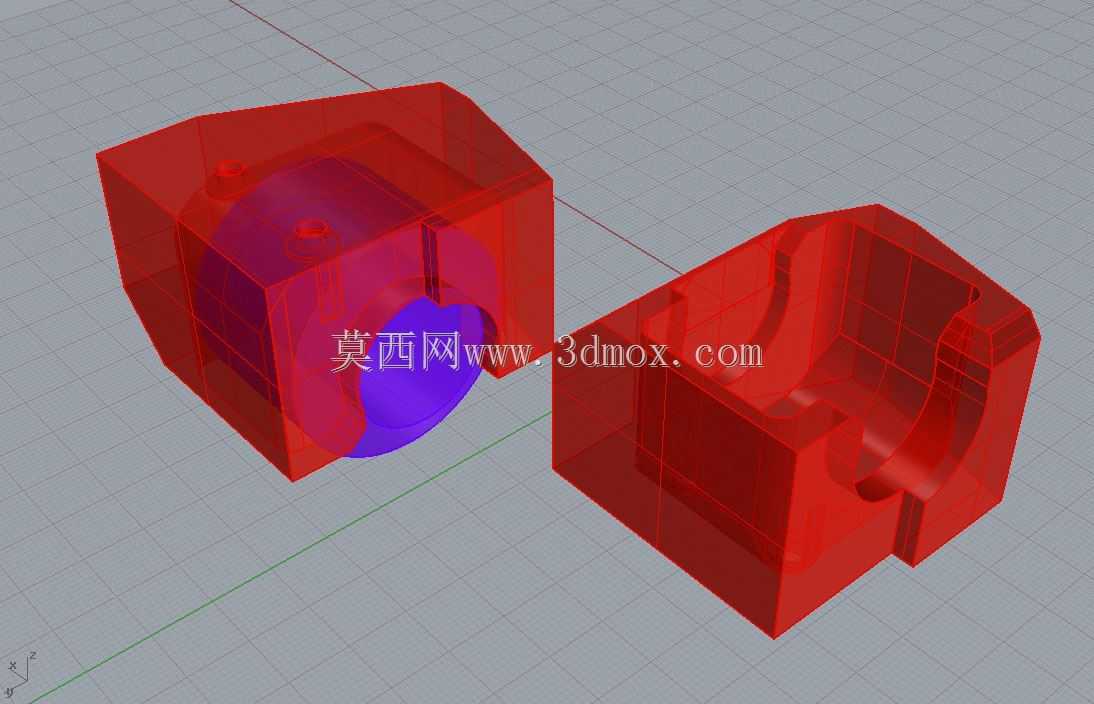

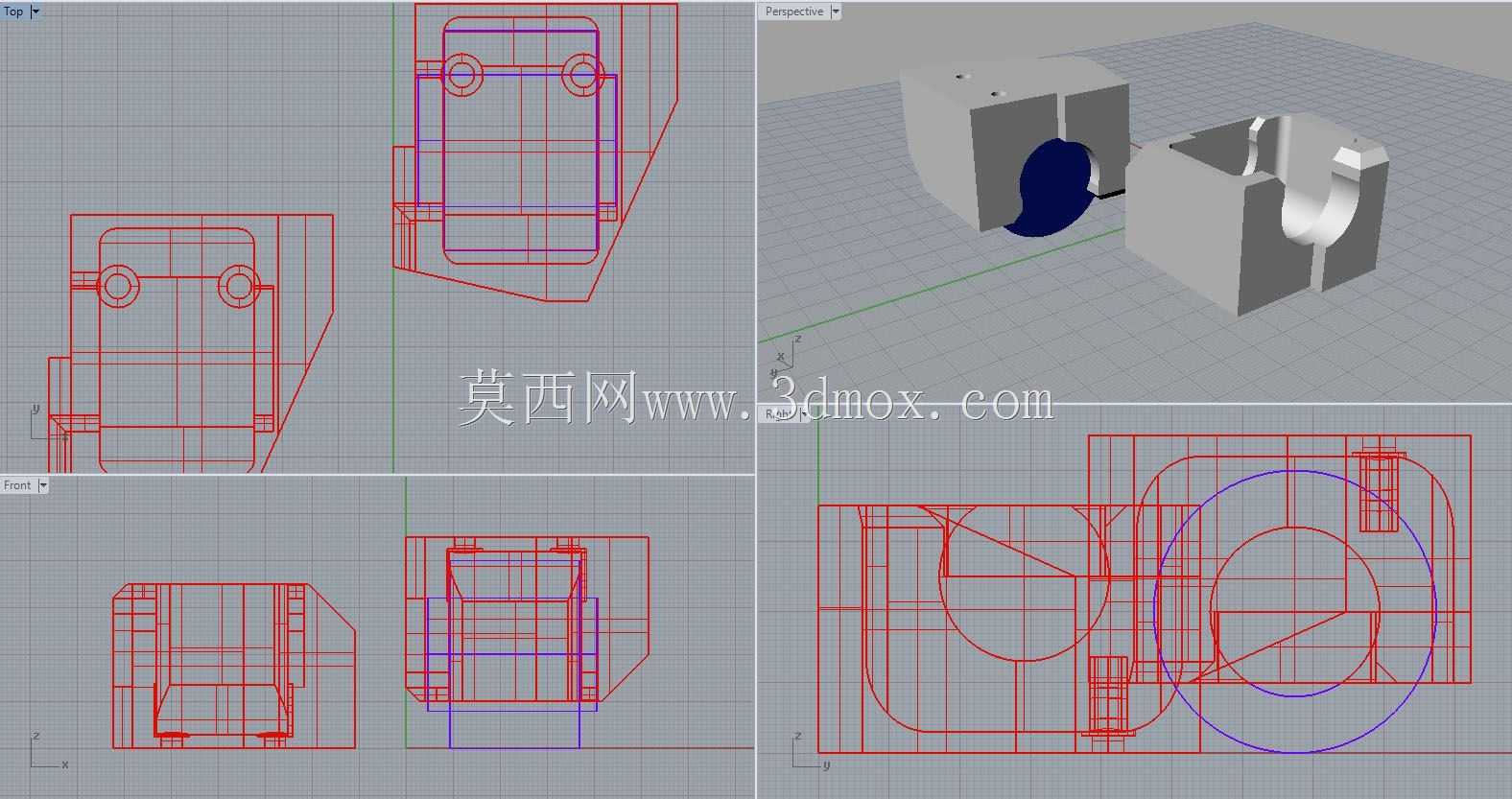

这款滚轮外壳结构，主要适配电脑外设类产品的底部移动支撑场景，常见于重型电竞外设、桌面移动硬件的底部行走机构，用来承载设备主体重量，同时保证设备在桌面等平整接触面移动时的顺滑度，避免硬质壳体直接摩擦接触面造成刮损。从结构设计逻辑来看，外壳采用半包围式腔体造型，内部预留了滚轮的完整安装空间，腔体的圆弧内壁完全贴合滚轮的外圆轮廓，能在滚轮滚动过程中限制其径向窜动，避免滚轮偏移卡滞。外壳顶部设置了两个同轴的安装凸台，凸台内预留了轴孔安装位，可直接穿入滚轮销轴完成装配，不需要额外加装固定支架，大幅减少装配环节的零件数量。外壳的外部轮廓做了切边处理，底部留出足够的滚轮伸出量，保证滚轮与接触面的接触压力均匀，不会出现外壳蹭到接触面的问题；两侧的平面结构可直接与设备主体的底部卡槽配合，安装时不需要复杂的定位工装，对准卡槽推入即可完成初步固定，后续可通过凸台周边的预留孔位打胶或者上紧微型螺丝完成锁固。设计时特意考虑了硬质合金滚轮的装配公差，腔体内壁与滚轮侧面预留了合理的间隙，既不会因为间隙过大导致滚轮晃动，也不会因为间隙过小造成滚轮转动阻力过大，甚至在温度变化出现材料热胀时出现卡滞。外壳的壁厚做了均匀化处理，整体壁厚保持一致，避免注塑成型时出现缩痕、翘曲等缺陷，同时在腔体的转角位置做了圆角过渡，减少应力集中，提升外壳的抗冲击能力，即使设备从桌面小幅跌落，外壳也不会出现开裂问题。从安装边界来看，这款外壳的整体外形方正，占用的安装空间规整，不需要在设备底部预留异形避让空间，对于设备内部的结构布局非常友好，设计师在排布内部电路板、配重块的时候，不需要特意为滚轮外壳留出不规则的空间，能有效提升设备内部的空间利用率。滚轮伸出外壳底部的高度经过精准测算，既保证足够的接触行程，适配接触面存在的微小不平整情况，也不会因为伸出量过大导致设备整体重心过高，出现放置不稳的问题。在实际使用场景中，这款带硬质合金滚轮的外壳结构，相比普通的塑料滚轮结构，耐磨性能提升明显，长期使用后滚轮不会因为磨损出现偏心、转动卡顿的问题，能长期保持顺滑的移动手感，适合使用频率高、移动需求大的桌面硬件产品。
