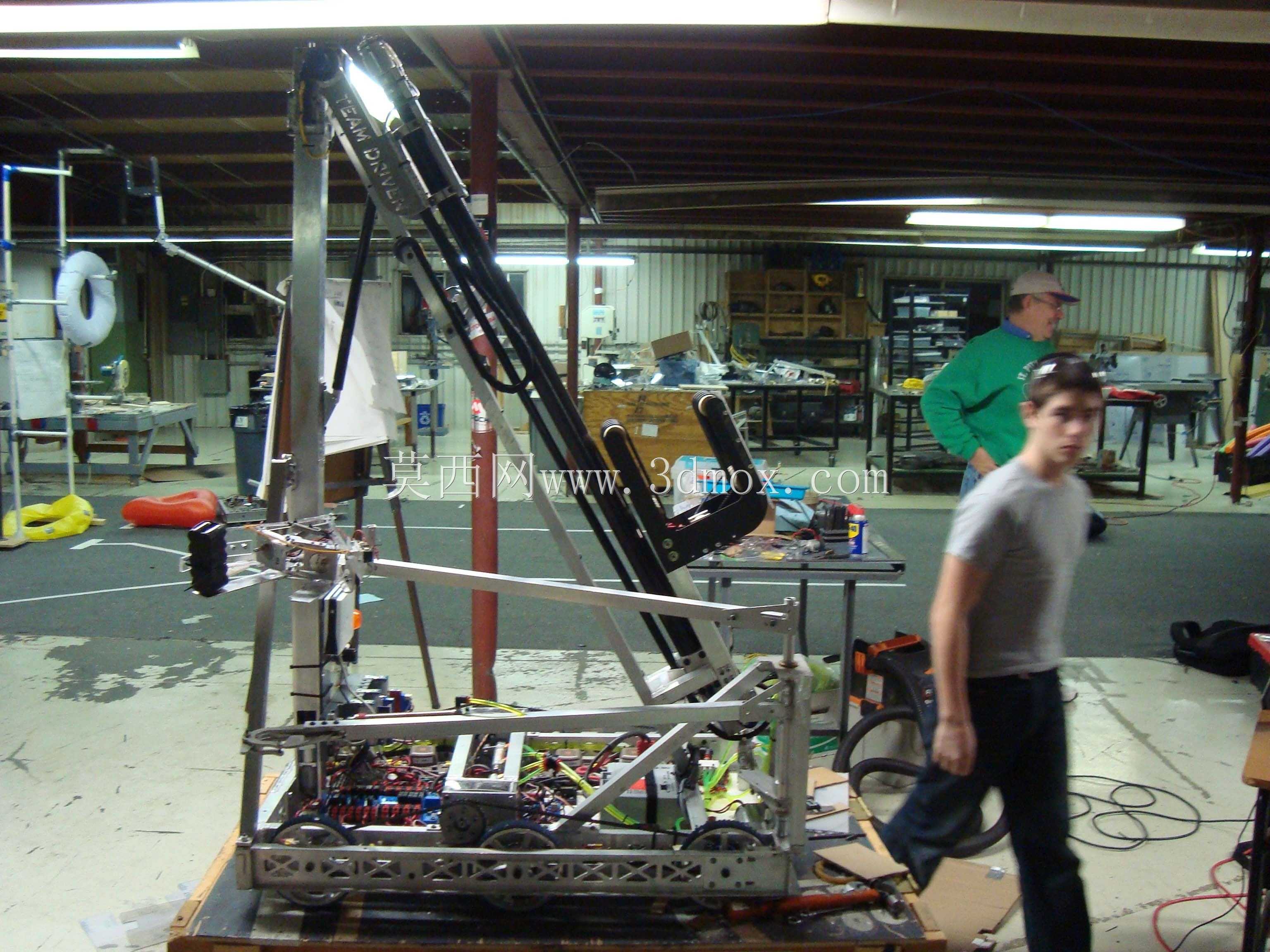

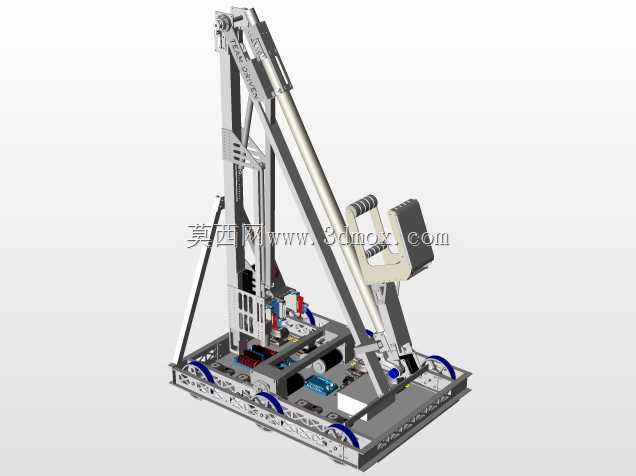

团队协作研发的第一版驱动型机械臂结构

这套机械臂结构的底座采用铝型材框架拼接成型，底部四角配置带锁止功能的脚轮，兼顾工位转移的灵活性与作业时的固定稳定性，底座框架内部预留了电气元件、气路组件的安装空间，走线槽沿型材内侧排布，避免运动过程中管线与活动部件产生干涉。主臂采用变截面箱型结构设计，在保证整体抗弯刚度的前提下尽可能降低臂身自重，臂身与底座的铰接位置配置大规格推力轴承，可承受大负载作业时的倾覆力矩，铰接处的驱动单元采用伺服电机配合高精度减速器的传动方案，回转间隙控制在极小范围内，保证臂身俯仰动作的重复定位精度。臂身中部的液压支撑缸可根据作业负载调整支撑力，在大负载伸展工况下抵消臂身的下挠变形，避免长时间重载作业导致的结构疲劳。末端执行器的安装接口采用标准快换结构设计，可根据不同作业场景快速更换夹爪、焊枪、打磨头等不同功能的作业端头，接口处预留了气路、电路的快插接头，更换端头时无需重新排布管线，大幅缩短工位切换的准备时间。从实际应用场景来看，这类结构可适配产线上下料、小型工件焊接、工位间物料转运等多种作业需求，安装时需注意底座的水平度校准，水平偏差需控制在千分之二以内，避免臂身伸展时因底座倾斜产生额外的偏载，臂身最大伸展状态下的作业半径覆盖范围可满足常规中小型加工工位的作业需求，安装边界需预留至少半米的安全回转空间，避免臂身动作时与周边设备、防护栏产生碰撞。设计过程中对各铰接点的受力做了有限元校核，在额定负载工况下，臂身最大应力出现在主臂与底座的铰接加强筋位置，应力值远低于材料的屈服强度，安全系数满足工业装备的设计要求，各活动关节的限位块采用聚氨酯缓冲材质，可在臂身到达极限位置时吸收冲击动能，避免硬碰撞导致的结构件变形或驱动单元损坏。
