SanAce轴流散热风扇精细三维设计作品

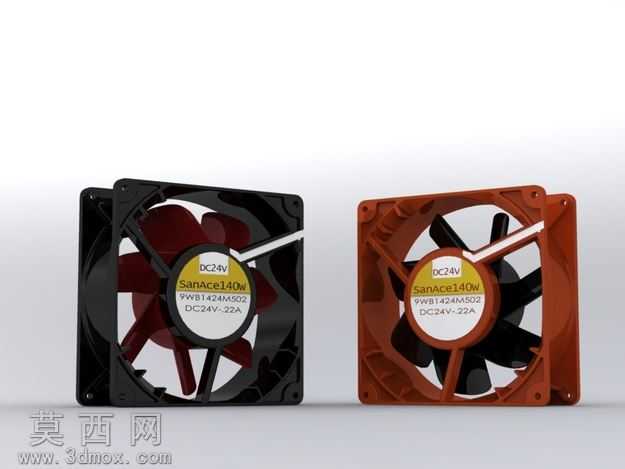

本作品为SanAce系列轴流散热风扇的三维建模设计，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款工业级散热风扇的全部结构细节。建模阶段首先搭建风扇外框的基准特征，通过拉伸、切除等基础特征构建方形安装外框的主体结构，精准还原外框四角的安装定位孔、侧边的加强筋结构，同时区分黑色与棕红色两款外框的材质差异，对框体边缘的圆角过渡、卡扣结构都做了精细化处理，保证外框结构与实物的装配逻辑完全一致。扇叶部分的建模是本次设计的核心，首先绘制叶轮的中心轮毂基准，参考实物扇叶的翼型曲线，通过投影曲线、放样曲面构建每一片扇叶的曲面造型，还原扇叶从根部到叶尖的厚度渐变、扭转角度变化，保证扇叶曲面的流体力学造型符合散热风扇的气动设计逻辑，同时对扇叶表面的脱模斜度、表面纹理都做了细节还原。中心转子部分的建模完整还原了标签区域的结构、轴承安装位的内部特征，精准复刻了转子与外框之间的装配间隙，还原风扇内部的支撑筋结构，保证各个部件的装配关系完全符合实物的生产逻辑。材质与渲染阶段，针对两款不同配色的风扇分别赋予材质：黑色款外框采用哑光黑色阻燃工程塑料材质，调整材质的粗糙度、反射参数还原工业塑料的哑光质感，棕红色款外框则调整材质的色相与饱和度，还原耐高温改性塑料的特殊色泽；扇叶部分采用半透明深色工程塑料材质，添加轻微的透光参数还原实物扇叶的半透明质感；中心标签区域采用印刷贴纸材质，还原标签表面的文字印刷效果与轻微的反光特性；金属安装部位则赋予哑光金属材质，还原安装孔位的金属嵌件质感。渲染阶段采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，清晰展现风扇外框的结构棱角、扇叶的曲面造型，同时通过景深效果突出风扇的主体结构，两款不同配色的风扇并置展示，清晰呈现同系列不同配色产品的外观差异。设计过程中充分考虑了散热风扇的实际生产工艺，所有结构特征都符合注塑生产的工艺要求，避免出现不合理的壁厚、倒扣结构，保证模型不仅具备外观展示效果，同时可用于后续的结构验证、装配模拟、3D打印打样等场景，完整还原了SanAce散热风扇的工业设计细节与结构特点。
