创意摇摆式桌面小型风扇结构设计

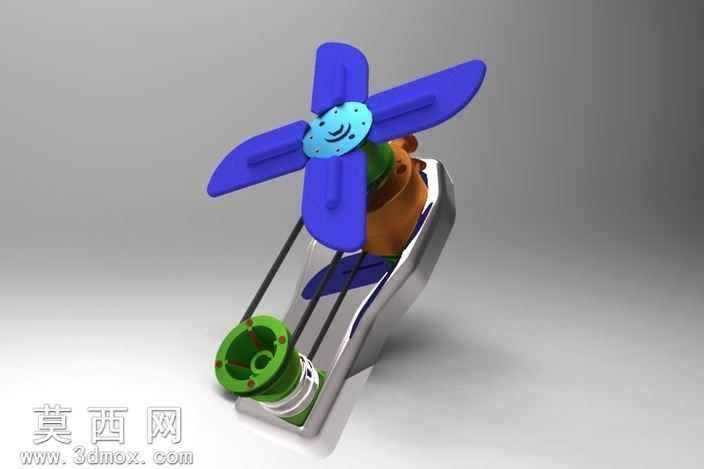

本作品为桌面小型摇摆风扇的三维结构设计，采用Pro/Engineer Wildfire R5.0完成全参数化建模与装配校验，整体建模过程遵循自顶向下的设计逻辑，先完成整体功能布局的骨架搭建，再逐一拆分各个零部件进行细节建模，确保各部件间的装配公差符合小型家电的设计规范。模型完整还原了风扇的核心功能结构：前端为四叶式扇叶结构，扇叶采用符合空气动力学的曲面弧度设计，建模时通过边界混合命令构建流畅的翼型曲面，保证扇叶旋转时可推动气流形成稳定柔和的送风效果，扇叶中心的端盖设计了笑脸造型的装饰细节，提升产品的外观亲和力。扇叶后方为驱动电机的安装腔体，腔体结构预留了电机卡位与走线空间，可适配常规小型直流电机的安装尺寸。连接扇头与底座的为双支撑杆式摇摆传动结构，建模时还原了摇摆机构的传动连杆与转轴配合结构，可实现扇头的往复摇摆送风，扩大送风覆盖范围。底座部分采用流线型曲面造型，通过曲面合并、实体化命令构建一体化的外壳结构，底座前端设计了旋钮式调速结构的安装位，底部预留了电池仓或者电源接线的空间，保证产品放置时的稳定性。渲染阶段针对不同部件赋予了差异化的材质：扇叶采用哑光蓝色塑料材质，调整材质的粗糙度与反光度还原ABS塑料的真实质感；电机外壳与支撑杆采用金属质感材质，添加细微的磨砂纹理模拟金属件的表面处理效果；底座采用银灰色亮面塑料材质，通过环境光遮蔽效果凸显曲面的光影层次；前端的绿色传动部件采用亮面工程塑料材质，区分不同功能模块的视觉表现。整体设计兼顾了功能实用性与外观创意性，所有零部件均完成了干涉检查，可直接用于结构验证、3D打印手板制作或者后续的开模生产参考，完整还原了小型桌面风扇从外观造型到内部传动结构的全部设计细节。
