复古旁轴相机外观结构数字建模

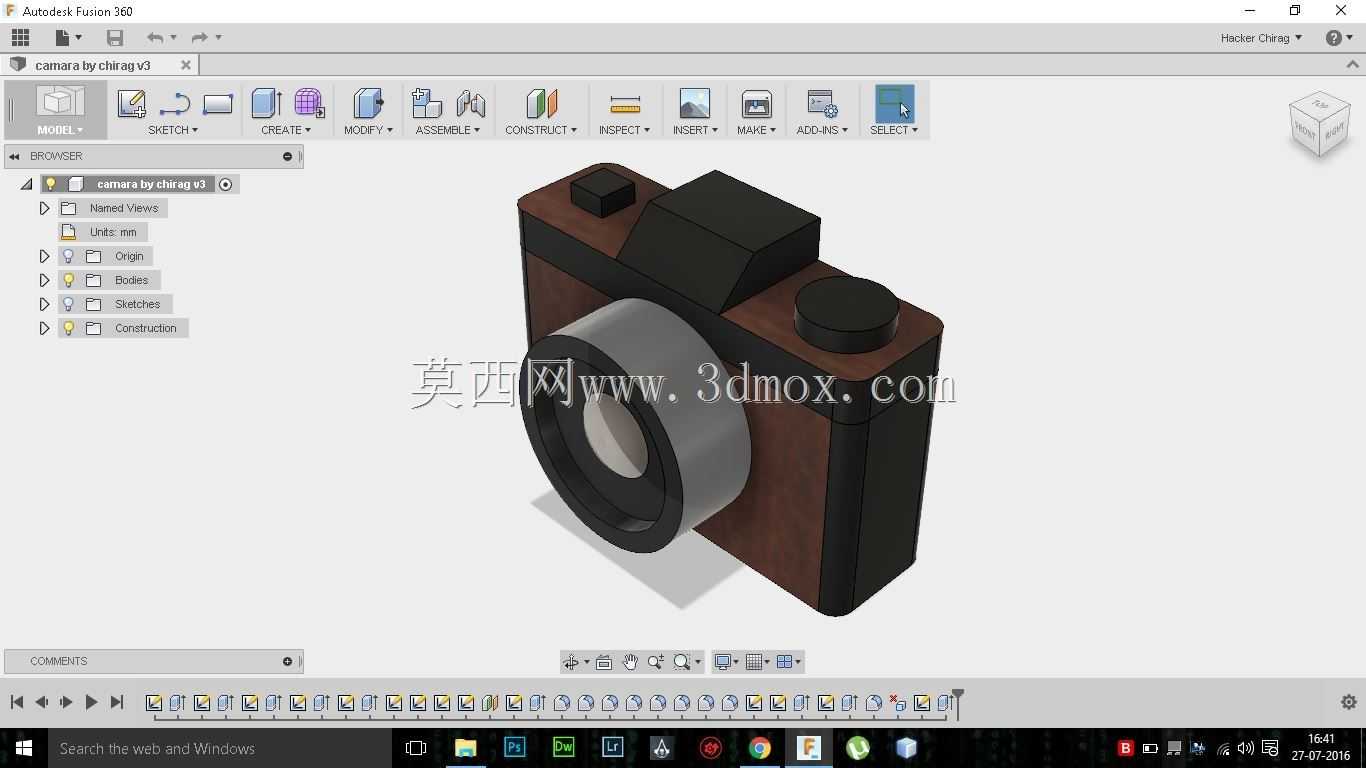

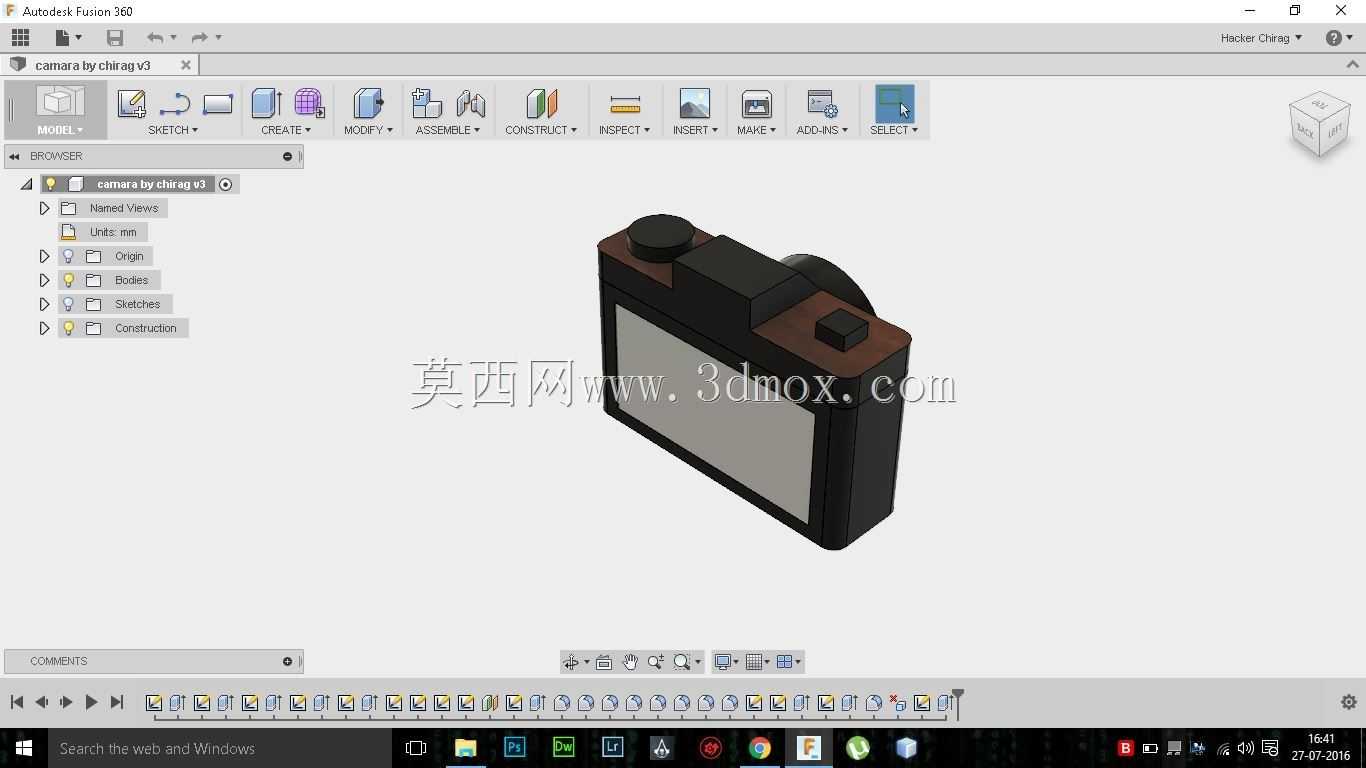

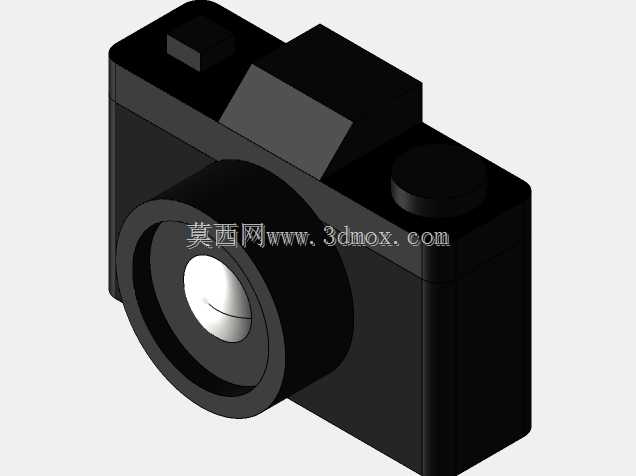

本次完成的复古造型相机外观结构建模，核心面向数码文创周边开发、复古数码产品复刻设计、影视道具预制等场景使用，可直接对接后续外观手板打样、结构细化开模的前置验证环节，也能作为数码类产品建模教学的典型参考案例。从实际使用场景出发，这类复古造型相机目前多应用于文创潮玩摆件、入门级数码拍摄设备定制、主题展陈道具制作领域，建模过程中优先还原了经典旁轴相机的握持轮廓，机身主体采用方正切角设计，握持侧预留了符合人体工学的微弧面，匹配日常单手握持的受力分布，避免长时间持握产生的硌手感。设计思路上没有照搬量产相机的复杂内部结构，优先把外观分件逻辑做了梳理：机身主体分为前壳、后壳、顶部操控模块、镜头组件四个核心分件，各分件之间预留了0.15mm的装配间隙，满足后续3D打印手板或者注塑开模的装配公差要求，镜头部分做了分层结构设计，从外到内分别是镜头装饰圈、镜筒主体、镜片限位槽，其中镜片限位槽的尺寸匹配通用直径的亚克力装饰镜片，不需要额外开模定制专用镜片，能有效降低后续打样的物料成本。外形尺寸方面，整体控制在120mm*80mm*75mm的边界范围内，这个尺寸既保留了复古相机的厚重质感，又不会因为体积过大影响日常摆放或者手持携带，机身顶部的按键布局参考了经典胶片相机的操控逻辑，快门按键突出顶面8mm，按键边缘做了R2的圆角处理，按压行程预留了3mm的空间，后续如果要加装实体按键结构，不需要额外调整机身顶面的安装位。机身侧面预留了挂绳孔的安装位，孔位直径3mm，距离侧边边缘5mm，保证挂绳安装后不会和机身侧面产生摩擦，也不会因为孔位距离边缘过近导致壳体结构强度不足。镜头部分的突出长度控制在30mm，镜头前端做了R3的圆角过渡，避免尖锐边角造成磕碰损伤，机身底部做了平整的支撑面，四个角做了1mm高度的垫高凸点，放置在平面上时不会磨损机身底面的漆面或者标识。建模过程中所有外观面都做了G1连续的曲面处理，没有出现碎面或者锐角折边，后续做渲染或者手板后处理的时候，不需要额外修复曲面质量，木纹装饰贴面的区域单独做了分层面，后续可以直接赋予木纹材质或者做真实木皮贴合的结构预留，黑色壳体部分的壁厚统一设置为2mm，满足常规塑料件的注塑壁厚要求，不会出现缩痕或者填充不足的问题。
