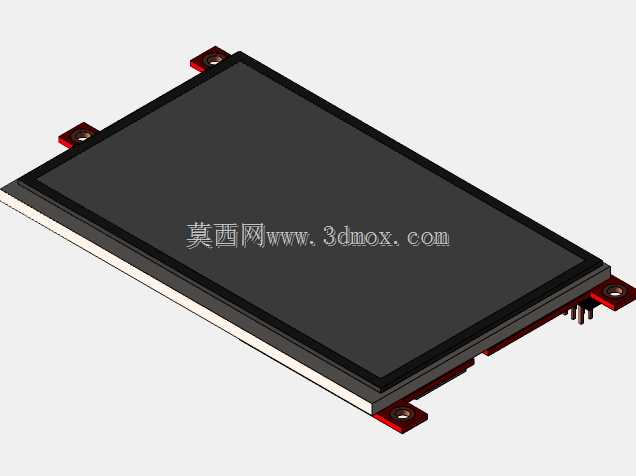

车载Megasquirt适配LCD显示屏结构

做车载电控改装的工程师多半对Megasquirt系统不陌生，这套独立燃油喷射控制系统在改装圈普及率很高，不少玩家会额外搭配外接显示屏来实时查看引擎运行参数，这次建模的4D Systems uLCD-43PT SGC屏幕，就是专门适配这套电控系统的常用显示部件。从实际装车场景来看，这类屏幕大多布置在方向盘周边区域，方便驾驶员在驾驶过程中快速扫读空燃比、水温、转速、点火提前角等关键参数，不用低头去看中控位置的设备，一定程度上能提升改装车辆行驶时的操作安全性。建模的时候首先要卡准安装边界，屏幕四角的固定耳是核心安装定位点，每个固定耳上都预留了标准螺丝过孔，安装时可以直接通过M2规格的螺丝固定在方向盘周边的改装支架或者仪表台预留位上，固定耳和屏幕主体的连接做了阶梯过渡，避免安装时螺丝压到屏幕边缘的封装结构造成漏光或者屏幕损坏。屏幕主体的厚度控制要贴合实物，表层是带黑边封装的LCD显示区域，黑边宽度要和实物一致，不能做的过窄导致显示区域比例失真，屏幕背面的PCB板要还原出接插件的突出位置，这个接插件是和Megasquirt主控单元通讯的接口，建模时要预留出接插件的插拔空间，不能让周边安装结构挡住接插件，导致后期接线无法操作。从功能特性来说，这块屏幕属于带触控功能的工业级串口屏，本身自带SGC指令集，不需要额外做复杂的显示驱动开发，只要通过串口和主控单元连接就能实现参数显示和简单的触控操作，所以建模时屏幕表面的触控层要做薄，还原实物屏幕表层的玻璃质感，不能把屏幕做的过厚显得笨重。设计思路上优先还原安装适配性，毕竟做这类部件的三维模型，核心用途是给改装玩家做整体布局验证，提前确认屏幕安装后会不会和方向盘调节机构、转向拨杆产生干涉，所以屏幕外轮廓的所有倒角、固定耳的角度、接插件的突出长度都要和实物匹配，不能只做个大概的长方体示意。另外屏幕背面PCB板上的元件不用做的过于细碎，只要还原出板边的轮廓和主要接插件的位置即可，毕竟布局验证阶段不需要精细到每个阻容元件的位置，重点是把整体的安装占位、和周边部件的干涉边界做准确。实际装车的时候，这类屏幕的安装角度通常会向驾驶员方向倾斜10到15度，方便驾驶员查看，所以模型里的固定耳角度也对应做了适配，安装后不需要额外掰动支架就能获得合适的观察视角，屏幕边缘的封装做了微小的圆角处理，避免装车后尖锐边角划伤驾驶员，这些细节都是实际改装过程中会注意到的点，建模时都要还原到位，才能让模型真正具备结构验证的实用价值，而不是单纯的外观展示件。
