计算机显卡鼓风机式冷却叶轮结构设计

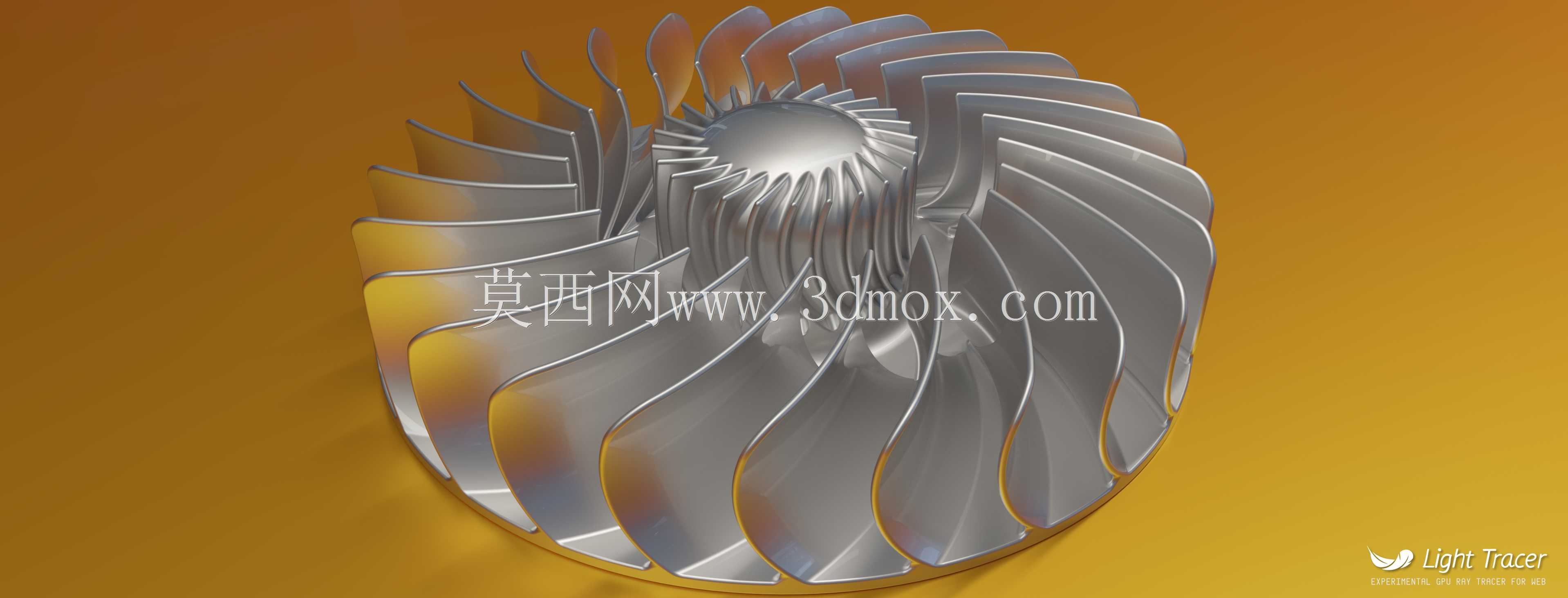

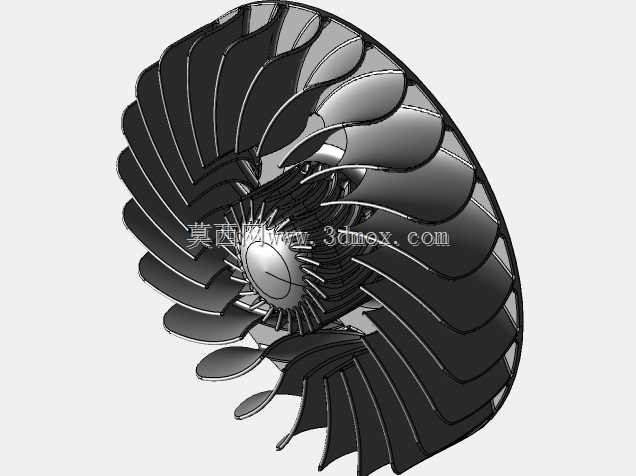

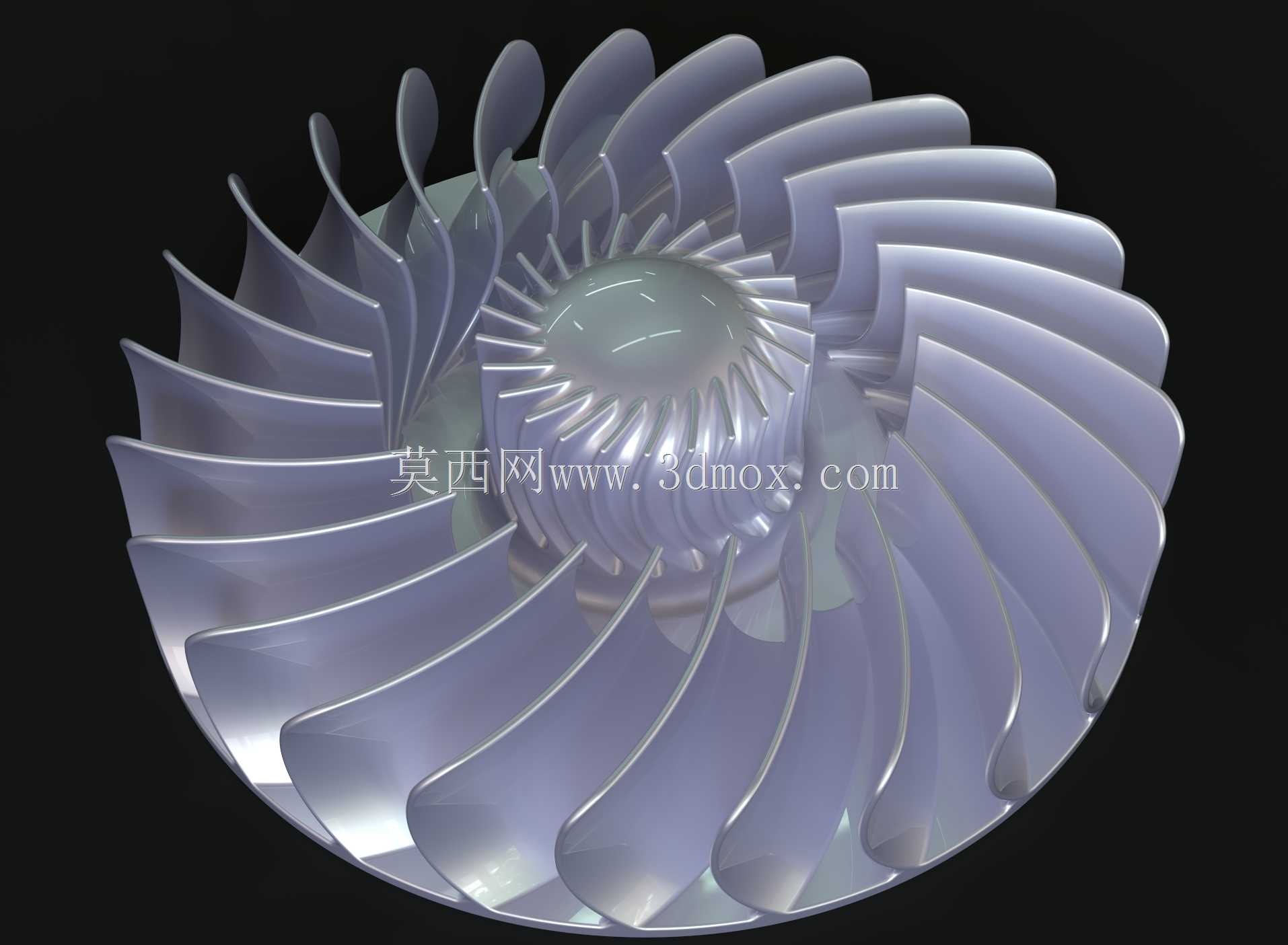

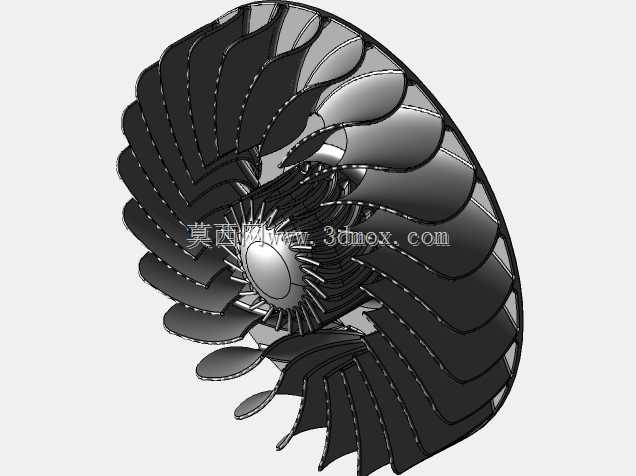

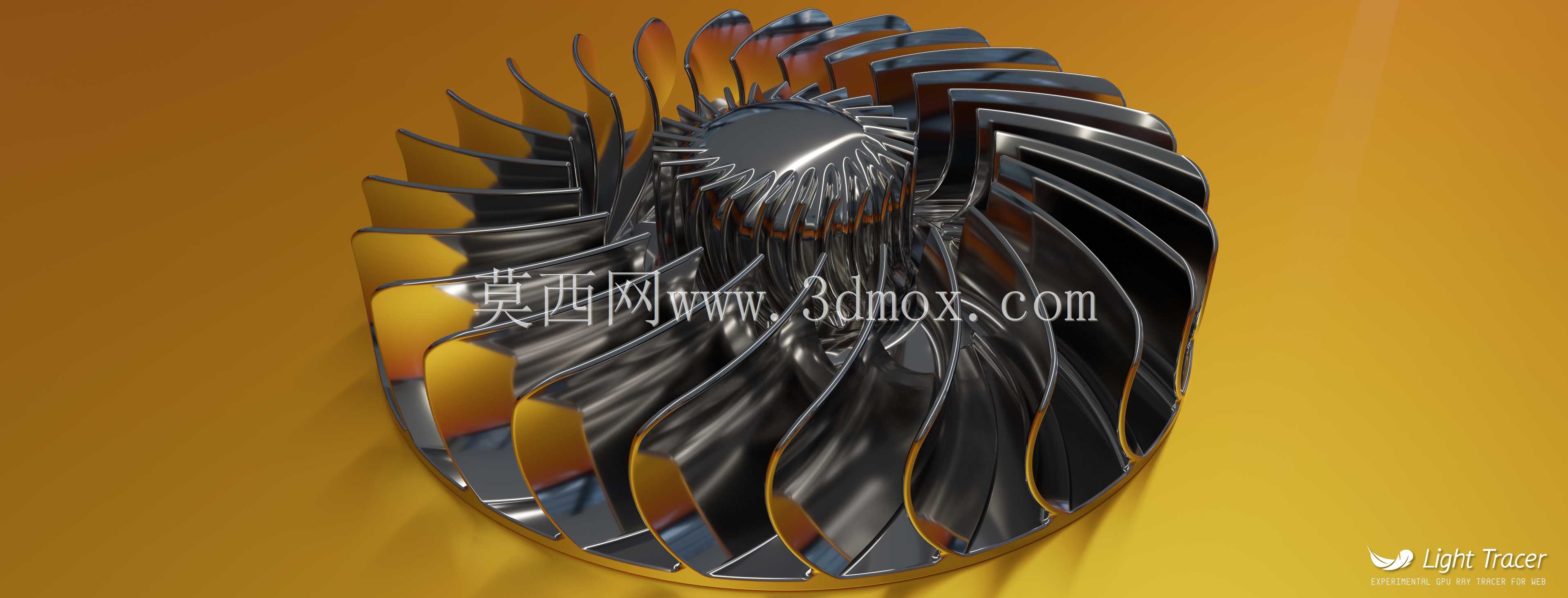

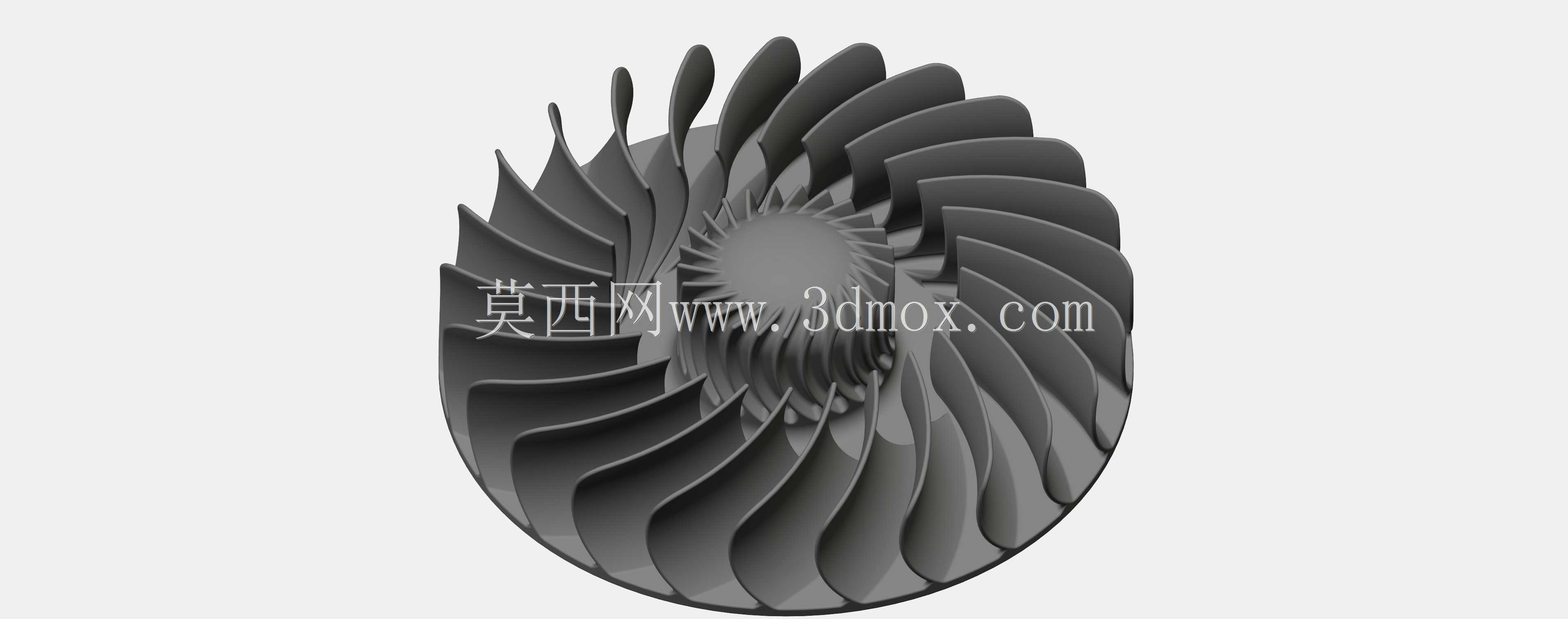

这款叶轮主要面向计算机显卡鼓风式冷却场景设计，是显卡风冷散热系统的核心动部件，承担着将散热鳍片携带的热量快速带出机箱风道的核心作用，直接决定高负载工况下显卡核心的温度控制稳定性。从实际应用场景来看，这类叶轮多用于涡轮式显卡散热模组，区别于普通轴流风扇的直吹结构，它依靠离心力将进入叶轮中心的气流沿叶片径向甩出，能在有限的显卡安装空间内构建更高压头的定向气流，适配显卡鳍片密集、风道狭长的散热需求，避免气流在鳍片间隙形成紊流导致散热效率折损。设计过程中优先考虑了叶片的曲面曲率匹配，每一片叶片的进口角、出口角都经过气流走向校核，减少气流在叶片表面的分离损失，降低叶轮高速旋转时的气动噪音，同时兼顾动平衡性能，叶片沿周向均匀分布，每片叶片的型面公差控制在合理区间，避免高速旋转时产生偏心振动，影响显卡PCB板的元器件寿命。从安装边界来看，叶轮中心设置了匹配标准显卡散热电机轴的安装孔位，轮毂直径适配常见涡轮散热电机的安装尺寸，叶轮整体外径与常规公版显卡的散热壳体腔体尺寸匹配，安装后叶片外缘与壳体内壁保留均匀的微小间隙，既避免旋转剐蹭，又能减少间隙漏风提升鼓风效率。叶片采用后向式曲面设计，相比前向叶片能在相同转速下获得更平稳的气流输出，同时降低电机的负载扭矩，适配显卡散热的PWM调速特性，在低负载低转速区间能保持更低的运行噪音，高负载高转速区间能提供足够的风量带走GPU核心、显存颗粒以及供电模块产生的热量。设计时还考虑了叶轮的注塑成型工艺性，叶片厚度从根部到外缘均匀过渡，既保证结构强度避免高速旋转时叶片形变，又减少成型过程中的缩痕缺陷，轮毂位置做了局部加厚处理，提升与电机轴的配合强度，避免长期运转后轴孔磨损出现松动。这类叶轮除了显卡散热场景，也可适配同尺寸的小型离心鼓风设备，用于狭小空间内的定向送风散热，其结构设计兼顾了气动效率、安装适配性与量产工艺性，能直接为同类小型离心散热叶轮的结构设计提供参考，建模过程中完整还原了叶片的复杂曲面特征，可直接用于结构校核、3D打印样件验证或者开模前的结构评审。
