3.5mm音频插孔接插件结构设计

日常做消费类电子整机结构设计时，板载音频接插件的选型与建模是经常碰到的环节，这次的3.5mm音频插孔模型，是针对直插式PCB安装场景做的结构还原。先从实际应用场景说起，这类插孔广泛用在台式电脑主板、独立声卡、便携音频播放器、桌面功放、车载影音中控、工业控制人机交互终端等设备上，作用是实现模拟音频信号的有线传输，对接标准3.5mm三段式或四段式音频插头，完成耳机、麦克风、外置音箱等外设的信号连通。

从功能特性上看，这个接插件采用塑壳主体加金属接触弹片的结构，前端的金属套筒是插头插入的导向与定位结构，套筒内侧的绝缘衬套能避免不同声道的接触件短路，插脚采用直插式设计，适配常规厚度的FR4 PCB板，过波峰焊即可完成固定，不需要额外的固定结构，能大幅降低SMT产线的工艺复杂度。设计过程中首先要匹配通用3.5mm音频插头的尺寸公差，插孔内径要控制在合理的公差带内，既要保证插头插入时的顺滑度，又要保证接触弹片有足够的正压力，避免使用过程中出现接触不良、信号断续的问题。

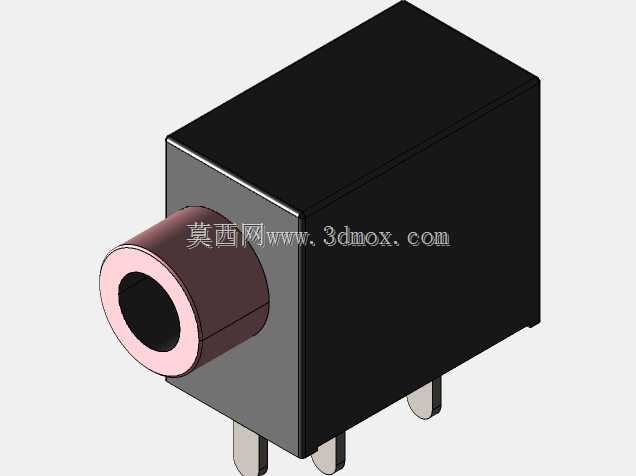

外形尺寸上，这个接插件主体为矩形塑壳结构，整体占用PCB的板面空间较小，安装时需要注意插件引脚的焊盘间距匹配，引脚伸出塑壳底部的长度要符合波峰焊的吃锡要求，前端套筒突出设备面板的长度要和外壳开孔的沉台尺寸匹配，避免出现插头插不到位或者面板缝隙过大的问题。建模时还原了内部弹片的弯折角度，弹片的接触端做了圆弧过渡，能减少插头反复插拔带来的磨损，提升接插件的机械寿命，塑壳外侧的定位凸台能在装配时和设备外壳的限位槽配合，避免插头插拔时接插件出现松动移位。

做这类接插件建模的时候，不能只做外观的还原，还要考虑实际选型时的安装边界，比如接插件后方要预留足够的走线空间，避免和PCB上其他 tall 元件出现干涉，插件引脚的排布要符合常规PCB布线的线距要求，减少信号走线的弯折，保证音频信号的传输稳定性。另外塑壳的材质一般选用耐高温的工程塑料，能过回流焊或波峰焊的高温工况，不会出现壳体变形的问题，金属接触件一般采用铜合金镀镍镀金的工艺，兼顾导电性和抗氧化能力，在潮湿的使用环境下也能保证接触可靠。
