APC后备式BX950UI不间断电源结构设计

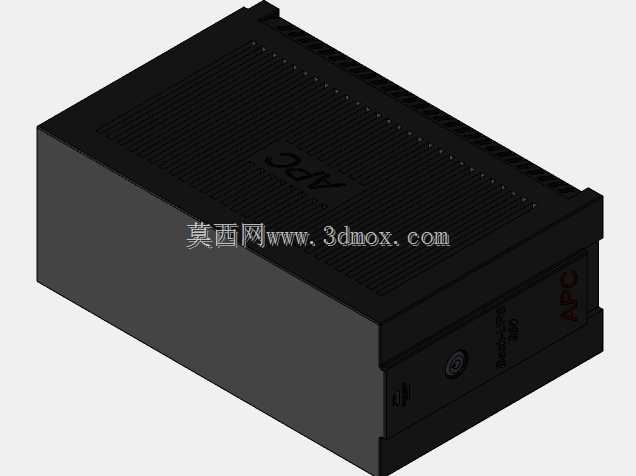

这款APC品牌的后备式不间断电源，主要面向小型办公场景、家用桌面设备、小型网络节点的短时供电保障需求，在市电突发中断时可快速切换供电回路，为连接的终端设备提供数分钟到十余分钟的备电时长，足够支撑用户完成数据保存、设备正常关机操作，避免突发断电造成的文件损坏、硬件损伤问题。从结构设计来看，整机采用方正的卧式金属壳体布局，外壳主体使用冷轧钢板冲压成型，表面做黑色哑光喷塑处理，既可以提升壳体的抗锈蚀、抗刮擦能力，也能减少设备运行时的光线反射，适配机房、桌面等多种部署环境的视觉要求。壳体上表面设计有密集的格栅式通风孔，孔型采用长条形冲压开孔，开孔率经过测算，既可以保证内部电池、逆变模块工作时的自然对流散热，又能避免大尺寸异物落入设备内部造成电路短路风险，同时格栅的排布方向顺着内部热空气上升的流向设置，能最大化降低散热风阻，减少内部热量堆积。设备侧面预留了标准的壁挂安装孔位与桌面放置的防滑脚垫安装位，既可以直接平放在工作台面、机柜层板上使用，也可以通过膨胀螺丝固定在墙面、机柜立柱上，适配不同安装空间的边界要求，整机宽度控制在标准19英寸机柜半幅尺寸范围内，可搭配支架实现机柜内并排安装，节省机房部署空间。前面板区域集成了状态指示灯、电源开关与输出插座接口，接口位置做了内凹设计，避免插头突出过多影响设备摆放，同时接口周边做了绝缘挡边处理，减少插拔插头时误触带电部位的风险。内部结构采用分层布局，下层放置铅酸蓄电池组，中层布置逆变电路板与充放电控制模块，上层预留走线空间，强弱电走线通过塑料线槽做物理隔离，减少电路之间的电磁干扰，保证输出供电的稳定性。壳体的拼接处采用折边咬合加螺丝固定的方式，既可以提升壳体整体的结构强度，减少设备搬运、安装过程中的形变，也方便后期维护时快速拆解外壳，进行电池更换、电路检测等操作。设备的进出风通道采用下进上出的设计，底部预留垫高支脚，保证底部进风空间充足，不会因为桌面贴合堵塞进风口，同时底部进风口处贴有防尘滤网，可阻挡日常环境中的浮尘进入设备内部，延长内部电路的使用寿命。
