适配P104显卡的机箱内置GPU支撑固定架

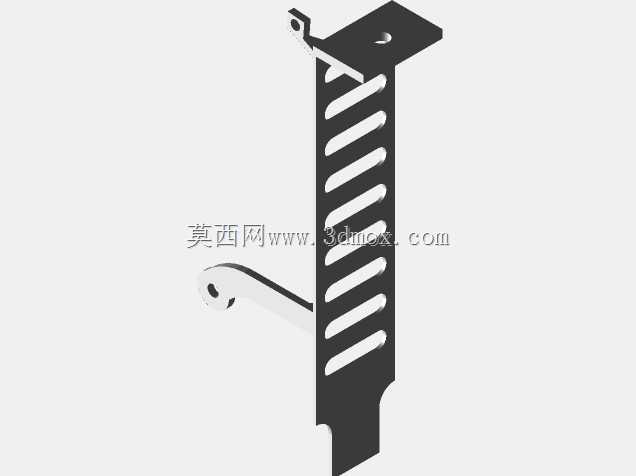

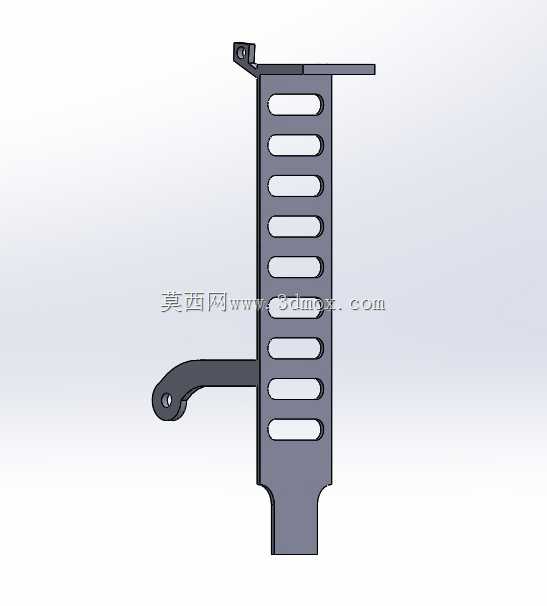

在多卡并行计算、台式机硬件改装、矿机算力搭建这类场景里，长尺寸显卡长期受自重影响出现PCB板弯曲、金手指接触不良的问题一直是装机和运维中绕不开的痛点，这款适配P104型号显卡的支撑固定架，就是针对这类实际工况做的结构优化设计。从安装边界来看，这款支架采用立式长条形主体结构，上端带水平安装固定片，片上预留标准安装孔位，可直接固定在机箱PCI挡板对应的机箱框架点位，下端延伸至显卡尾部下方承托位置，整体长度适配全塔、中塔机箱的PCI位纵向空间，不会和机箱内的硬盘架、走线槽、散热风道产生干涉，安装时不需要额外对机箱做打孔改装，利用现有机箱的固定点位就能完成装配。设计思路上没有采用多余的装饰性结构，主体长条段做了等距排布的长圆形调节槽，可根据不同长度显卡的承托需求调整挂钩位置，适配从17cm到32cm长度的各类双槽、三槽显卡，不局限于P104单型号使用；下端的承托挂钩做了翻边处理，接触显卡的位置没有尖锐棱角，不会刮伤显卡PCB板或散热外壳，承托时的受力点落在显卡散热模组的金属框架位置，避免直接压在PCB板的元器件上造成暗伤。功能特性上，支架主体采用钣金冲压成型工艺，结构刚性足够，长期承重不会出现形变，表面做了黑色哑光处理，和机箱内部的五金件色调统一，不会显得突兀；上端的固定片和主体采用弯折一体结构，连接位置没有额外的拼接缝隙，承重时的应力可均匀分散到机箱固定点位，不会出现局部应力集中导致的支架断裂问题。实际使用中，这款支架除了固定显卡防止下垂，还能在设备搬运、运输过程中限制显卡的纵向窜动，避免显卡金手指和PCIe插槽之间因为晃动出现磨损、接触不良的问题，在多卡并排安装的机箱里，统一安装这类支架还能规整显卡间距，让显卡之间的散热风道更顺畅，减少因为显卡错位导致的风道乱流、局部积热问题。做结构建模的时候，特意把调节槽的间距设置成10mm的标准整数间距，方便使用者根据实际显卡长度快速定位承托位置，挂钩的弯折角度做了92度的微张设计，安装时不需要大幅度掰动支架就能把挂钩卡到显卡下方，降低装机时的操作难度，同时挂钩末端做了小圆角处理，操作时不会划伤手部。
