M5堆叠式四引脚槽型GROVE扩展连接器

在嵌入式开发与小型智能硬件的搭建场景中，这类槽型四引脚扩展连接器是实现模块间快速堆叠互联的核心接插部件，多用于M5Stack系列开发板的功能拓展链路里，解决不同功能模块间信号与电源的连通需求，避免杜邦线飞线带来的连接松动、布线杂乱问题，适配小型化智能终端、物联网传感节点、桌面级原型验证设备的组装需求。

从实际功能来看，这款连接器采用公母对插的槽型导向结构，对接时槽位可提供径向定位约束，避免插针偏移导致的引脚弯折、接触不良问题，四个引脚按照标准GROVE接口定义排布，可同时承载电源供电与I2C、GPIO等信号传输，满足多数小型传感模块、执行模块的通讯供电需求，2.54mm的标准引脚间距兼容通用面包板、穿孔焊盘的布线规范，工程师在做PCB Layout时可直接调用标准封装，无需额外调整焊盘间距。

设计层面上，这款连接器的基座采用耐高温绝缘工程塑料材质，插针部位选用镀锡铜合金材质，兼顾导电性能与插拔耐磨度，堆叠式的结构设计允许多个模块沿垂直方向层叠安装，在有限的设备内部空间里压缩横向占用尺寸，适配紧凑型智能硬件的内部布局要求。安装边界上，连接器基座的定位孔与M5Stack系列模块的标准安装孔位完全对齐，组装时可直接通过螺丝锁紧固定，插针伸出长度经过精准核算，层叠安装时不会出现顶触上层模块电路板的问题，槽位的导向倒角设计可降低盲插时的对位难度，产线组装时无需额外治具即可完成快速对插。

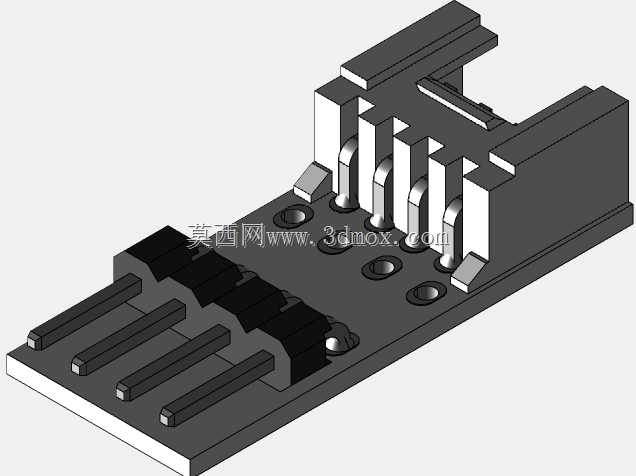

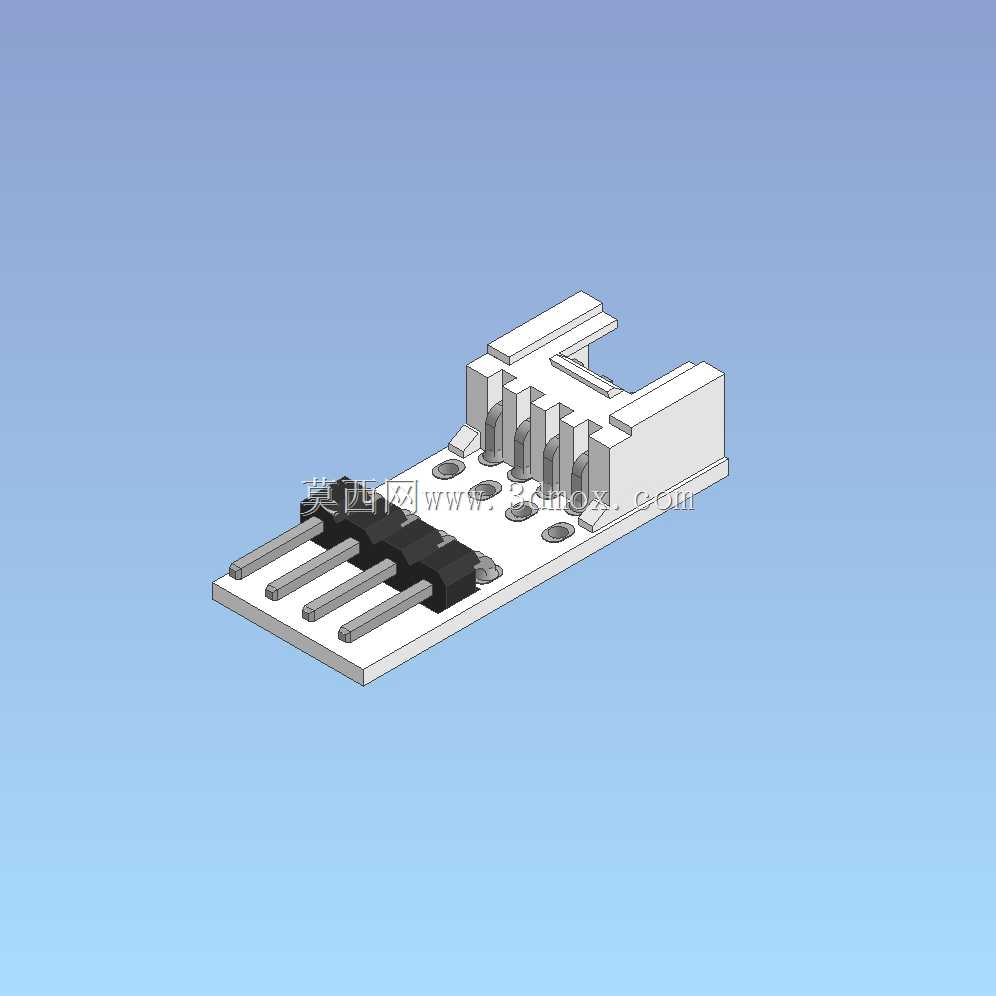

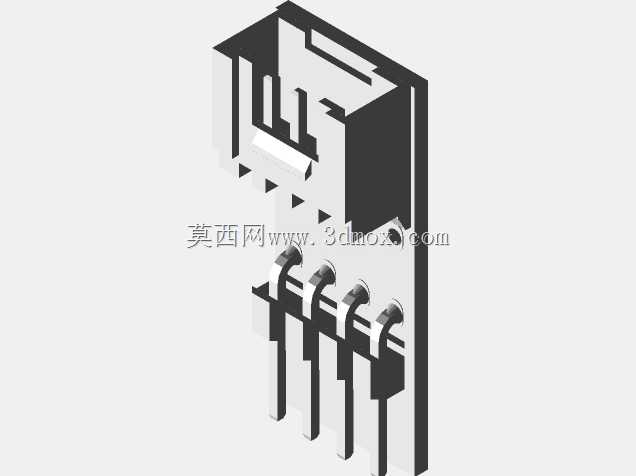

从结构建模的角度来看，这款连接器的三维模型完整还原了插针的倒角细节、基座的卡槽结构、定位孔的位置公差，做整机装配仿真时可直接调用，验证层叠间隙、插拔行程是否符合设计要求，避免实际打样后出现装配干涉、插合不到位的问题。在做设备可靠性验证时，该结构的插拔寿命可满足千次级的反复拆装需求，适配原型开发阶段频繁调整模块的使用场景，绝缘基座的耐温范围可覆盖常规波峰焊、回流焊的工艺温度，SMT贴片加工时不会出现基座变形、引脚移位的问题。
