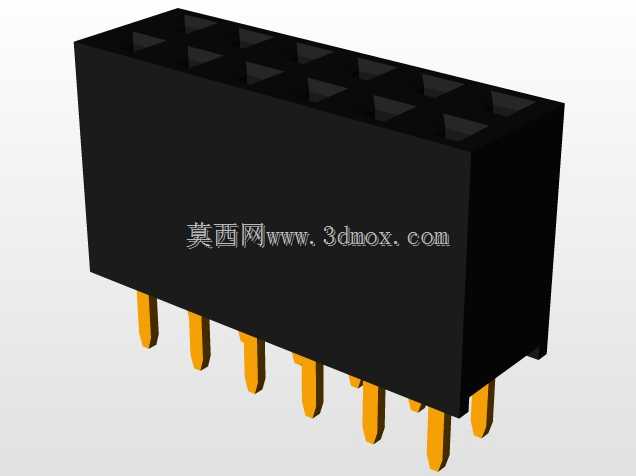

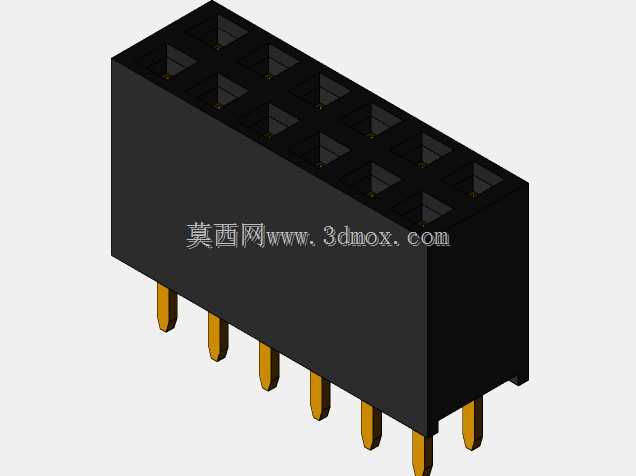

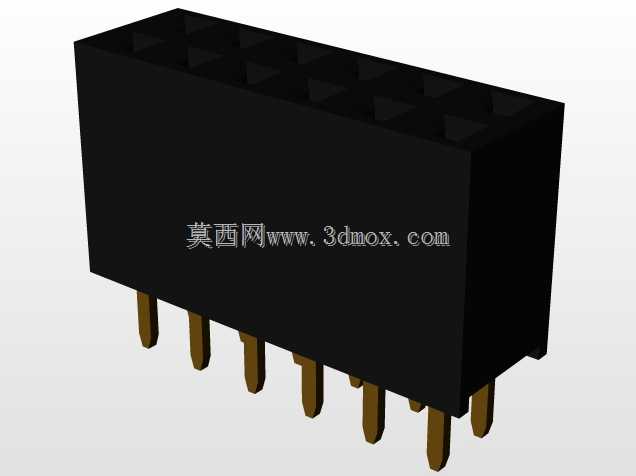

2x6排2.54mm节距THT内螺纹母座连接器

这款双排直插母座连接器，是板对板、板对线连接场景里的常用基础元件，日常在工控控制板卡、消费电子主板、测试治具内部的信号传输链路里随处可见，主要承担多回路电信号的稳定连通作用，相比单排排母能在相同板宽下提供翻倍的接点容量，适配中小规模的信号传输需求。设计阶段首先锁定2.54mm的标准排距，这是行业通用的通孔插装节距，完全匹配常规PCB板的标准孔位网格，不需要额外定制开孔，能直接适配市面上绝大多数通用开发板、工控板的安装规范。整体外形长度控制在15.74mm，宽度5mm，本体高度8.5mm，安装时插针穿过PCB板后预留的焊接长度刚好适配常规1.6mm板厚的波峰焊工艺，不会因为插针过长导致焊后余高过高干涉上层板卡，也不会因为插针过短造成焊盘吃锡不足影响连接可靠性。本体采用黑色耐高温绝缘塑壳，材质选用满足UL94V-0阻燃等级的热塑性材料，过波峰焊时不会出现壳体变形、pin位偏移的问题，每个插孔内部的内螺纹接触端子采用铜合金镀金工艺，既保证插合时的接触电阻足够低，也能在多次插拔后依然保持稳定的接触压力，避免长期使用后出现接点氧化、信号中断的问题。双排共12个接点的排布，刚好对应8位IO加电源、地、预留信号的常规板卡接线需求，塑壳侧边做了微小的导向倒角，插合公针时能自动校正微小的位置偏差，不会出现插歪导致端子弯折的情况。建模时严格按照实际安装边界做了干涉检查，本体底部和PCB板面接触的位置做了0.1mm的凸台定位，焊接时能让壳体和板面保持均匀间隙，避免助焊剂残留渗入插孔内部，插针的伸出长度、塑壳的壁厚都按照实际量产的公差要求做了参数化建模，不管是做板卡堆叠的干涉仿真，还是做整机装配的结构校验，都能直接调用模型完成空间校核，不需要反复调整安装间隙。这类连接器在实际选型时，除了接点数量、节距参数，还要关注插合保持力、额定电流、绝缘耐压这些核心参数，这款母座的单孔额定电流能满足常规信号传输要求，绝缘耐压也符合低压工控设备的安规标准，能适配绝大多数室内电子设备的内部连接需求，建模时还原了端子内部的接触弹片结构，能直观看到插合后的接触位置，方便结构工程师评估插拔寿命和连接可靠性。
