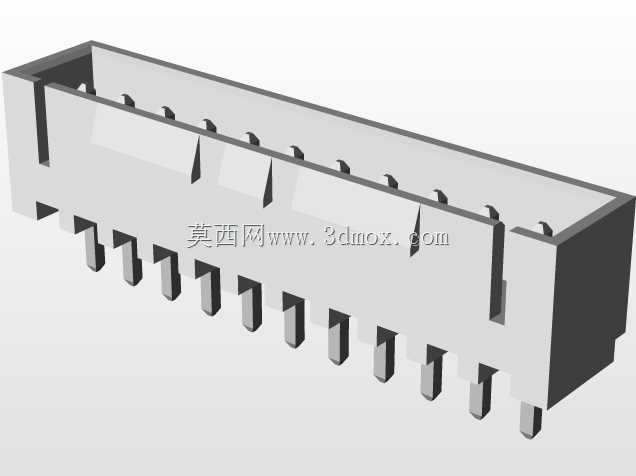

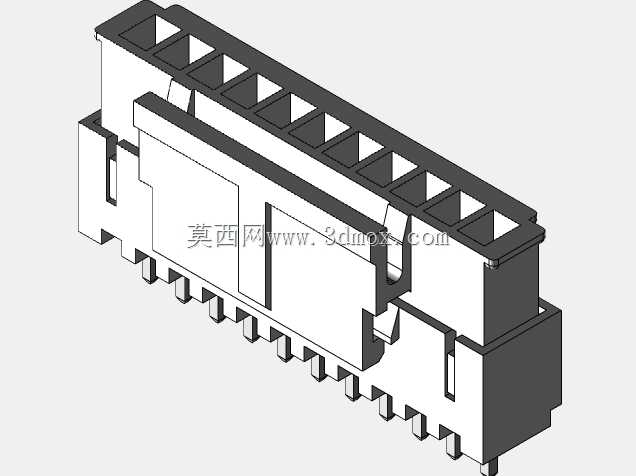

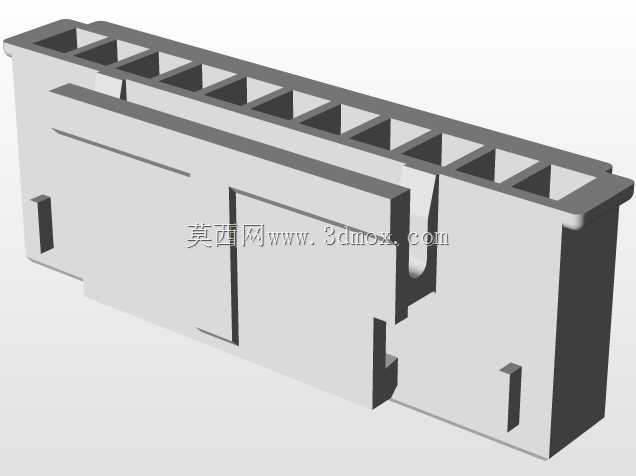

11针SMH250-SMW250连接器组件结构

这款11针连接器组件主要应用在工业控制板卡、小型伺服驱动模块、传感信号采集单元的板对线连接场景中，日常选型时经常会碰到板端空间局促、线束排布需要侧向出线的需求，这款组件的结构刚好适配这类安装边界受限的工况。从实际使用角度看，它的核心作用是实现多回路弱电信号的稳定导通，同时兼顾插接后的防松定位，避免设备运行过程中受振动影响出现接插松脱、信号瞬断的问题。设计上采用了上下分体扣合的壳体结构，公端插针沿壳体长度方向等距排布，针间距匹配2.50mm标准规格，适配常规24-28AWG规格的信号线束压接，母端壳体上设置了对应的导向滑槽，插接时可以自动对位，避免插针弯折损伤。壳体外侧设计了楔形卡扣结构，公母端对插到位后卡扣会自动卡入母端的卡槽内，拆卸时只需要按压卡扣解锁部位即可顺利分离，不需要额外借助工具，方便产线装配和后期运维拆换。从安装边界来看，板端焊接的公座引脚采用直插式设计，引脚长度适配1.6mm厚度的常规PCB板，过波峰焊时不需要额外做治具遮挡，壳体底部和PCB板面之间预留了0.3mm的间隙，避免焊接时助焊剂残留堆积在壳体缝隙里。母端的线束引出方向和板面平行，属于卧式接插结构，相比立式接插件可以大幅降低板端整体高度，适配外壳内部净空高度不足10mm的薄型设备安装需求。壳体上的每一个针位都设置了独立的隔仓，相邻针位之间的隔筋厚度均匀，既可以避免相邻针脚之间出现爬电距离不足的问题，也能在压接线束时引导端子准确插入到位，防止端子插歪导致的接触不良。整个组件的棱角处都做了0.2mm的倒角处理，没有尖锐的飞边棱角，装配作业时不会划伤操作人员的手部，也不会刮伤线束外层的绝缘护套。在做三维建模的时候，特意把卡扣的弹性变形量做了校核，按照常用PBT材质的弹性模量计算，卡扣的插拔力控制在15-20N区间，既不会因为太松导致容易脱落，也不会因为插拔力过大造成装配困难。同时壳体上的防呆结构做了不对称设计，反向插接时会被凸台挡住，从根源上避免产线作业时插反的问题，不需要额外在壳体表面印刷防呆标识，减少了壳体注塑后的工序步骤。
