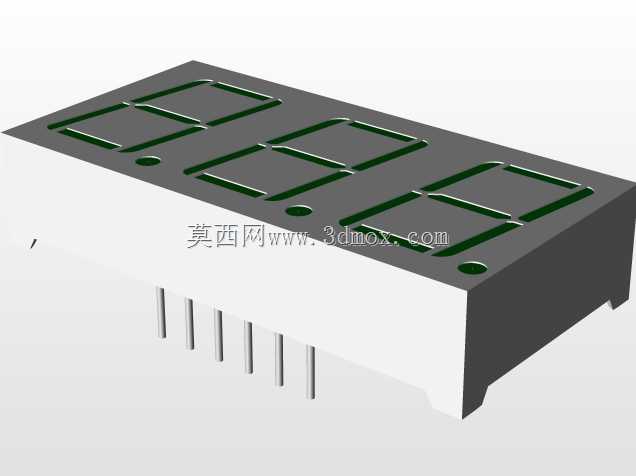

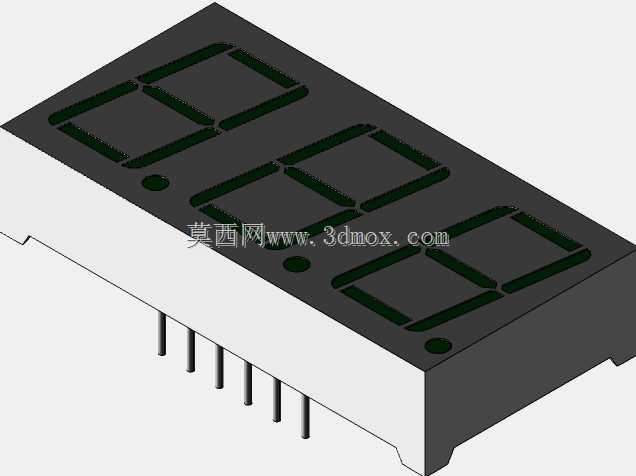

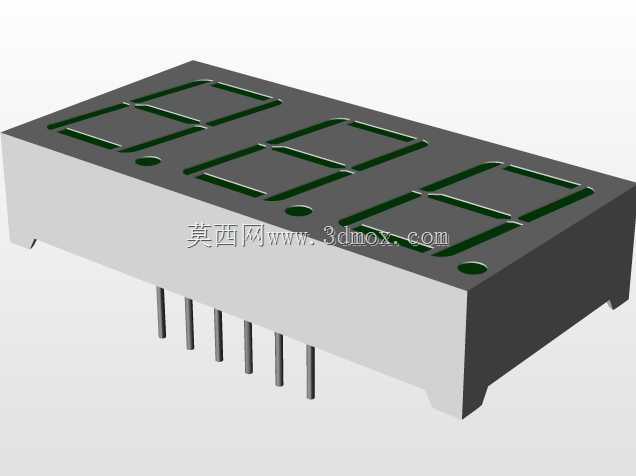

做小型电控面板、手持检测设备的数显模块选型时,三位直插LED数码管是绕不开的基础元件,这次建模的这款器件,完全贴合量产直插封装的实际尺寸做结构还原,能直接用于PCB布局校验、面板开孔匹配、整机装配干涉检查,不用再对着 datasheet 反复核对安装边界。不少刚入行的结构工程师做数显面板时,容易只关注数码管的显示逻辑,忽略引脚间距、壳体凸台、显示面与面板的贴合间隙,最后打样出来要么引脚和PCB焊盘对不上,要么显示面和面板视窗错位,要么壳体和面板内部的加强筋撞件,这款模型把这些容易踩坑的结构细节都做了还原。从实际应用场景看,这类三位数码管常被用在小型温控器表头、直流电源电压电流显示、小型计数设备、工控按钮盒的数显单元上,不需要复杂的驱动电路,通过段码点亮就能实现0-9数字及部分字符显示,成本低、可视角度适中,在工业现场的低照度环境下也能清晰读数,比段码液晶屏的环境适应性更强,低温环境下不会出现液晶响应滞后的问题。设计建模时,首先锁定了2.54mm的标准引脚间距,这是通用直插元件的标准焊盘网格,匹配市面上绝大多数洞洞板、量产PCB的焊盘布局,引脚长度做了适配常规波峰焊的伸出长度,不会因为引脚过长导致焊盘连锡,也不会因为过短出现虚焊。外形尺寸上,整体长度37.6mm、宽度19mm、本体高度8.1mm,这个尺寸是行业内三位0.56英寸数码管的通用封装尺寸,显示窗口的位置、每个8字段的排布间距都和实物完全一致,面板开孔时可以直接参考模型的外轮廓做避让,视窗开口只要覆盖显示区域即可,不用额外预留冗余尺寸。壳体侧面的定位小凸点、引脚根部的注塑封胶位也做了细节还原,这些结构在做PCB限位、壳体装配时是关键的定位参考,不少简化模型会忽略这些小特征,导致装配时出现0.2-0.5mm的干涉,反复修模耽误项目进度。另外建模时特意区分了黑色遮光壳体、白色环氧封装基体、金属直插引脚三个不同的结构部分,导入装配体时可以直接赋予不同材质,做整机渲染时能真实还原器件的实际外观,不用再二次拆分零件。对于做电子设备结构设计的工程师来说,这类标准电子元件的精准模型,能大幅减少前期布局的核对时间,不用每次项目都重新绘制元件轮廓,直接调用就能完成PCB与结构件的匹配校验,避免因为元件尺寸偏差导致的打样返工。
- 全部评论(0)
- 模板大小: 1.68 MB
- 售价:5金币
- 下载次数: 53
- 系统要求: STEP / IGES,PTC Creo Elements,STEP / IGES,VRML / WRL
- 软件分类: 显示屏
