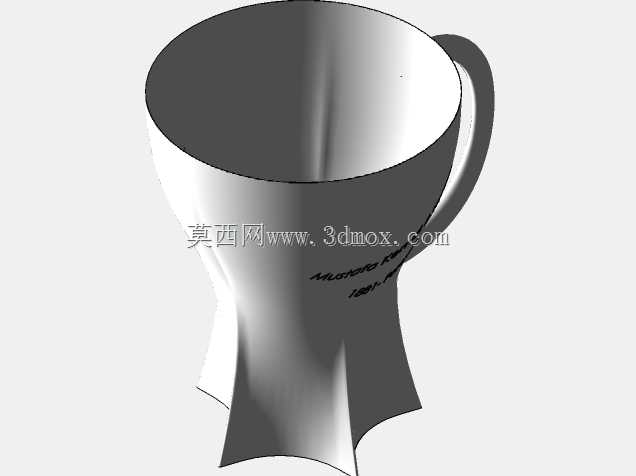

带单把手收腰造型敞口水杯结构设计

这款带单把手的收腰敞口容器，日常可作为桌面饮水器具使用，适配办公、家居等多场景的饮水需求，也可作为小型纪念摆件的结构原型做后续外观定制。从结构设计逻辑来看，杯身采用上宽下收的流线型收腰造型，上部敞口段做了微扩的唇边处理，既能够在倾倒液体时减少沿壁流洒的概率，也能匹配常规杯盖的安装公差，预留足够的密封配合边界。杯身中部的收腰段并非单纯做造型装饰，该段的内凹弧度贴合人手握持的掌指曲线，即使没有侧边把手，也能提供稳定的握持摩擦力，降低满液状态下滑脱的风险。侧边的C型把手采用与杯身一体化的衔接结构，把手与杯身的连接位置分别落在杯身上部1/3处与下部1/4处，两个连接点的受力分布经过校核，满液状态下单手提携时，连接位置的应力集中系数控制在常用材质的许用应力范围内，不会出现连接处断裂的问题。把手的内圈预留了足够的穿指空间，成年男性四指可顺利穿入握持，握持段的截面做了圆弧过渡处理，没有尖锐棱角，长时间握持不会产生硌手的不适感。杯身下部的外扩段作为整个容器的支撑底座，底座的接触平面做了0.8mm的水平度公差控制，放置在平整桌面时不会出现晃荡的情况，底座直径设计为上部敞口直径的60%，既保证了放置的稳定性，也不会因为底座过大占用过多桌面空间。从建模实现的角度，杯身整体采用回转体基础特征做曲面调整，先绘制杯身的母线轮廓，通过回转命令生成基础杯体，再对收腰段做曲面曲率的连续调整，保证杯身内外壁的厚度均匀，壁厚控制在2.5mm，适配陶瓷、不锈钢、食品级塑料等多种材质的加工工艺要求，不管是采用注塑成型、冲压拉伸还是注浆烧制，都能满足脱模、拔模的工艺角度要求，不会出现倒扣结构导致的加工难度提升。把手部分采用扫掠特征生成，扫掠路径的曲率做了G2连续处理，与杯身衔接的位置做了圆角过渡，避免连接处出现卫生死角，日常清洗时能够轻松擦拭到衔接位置的所有表面，不会残留污渍。敞口边缘做了1.2mm的卷边处理，既提升了杯口的结构强度，避免轻微磕碰出现卷边变形，也能在饮用时贴合唇部触感，提升使用体验。整个模型的结构没有多余的冗余特征，所有曲面都做了曲率检查，没有出现破面、褶皱的问题，可直接导入工程软件做后续的工程图转换、模具分模等工作，也可作为教学案例用于曲面建模的实操练习，帮助学习者掌握回转体曲面调整、一体化衔接结构的建模思路。
