8针板对板连接器组件结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:250819
  • 8针板对板连接器组件结构设计
  • 8针板对板连接器组件结构设计
  • 8针板对板连接器组件结构设计
  • 8针板对板连接器组件结构设计

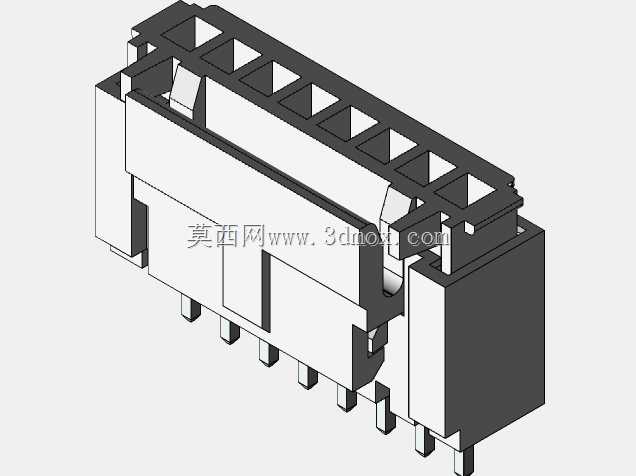

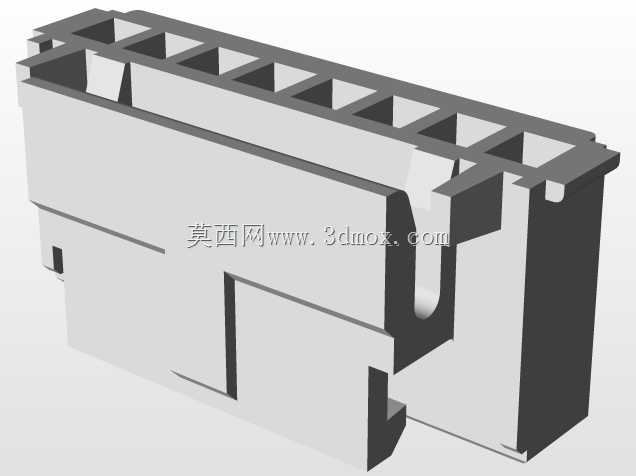

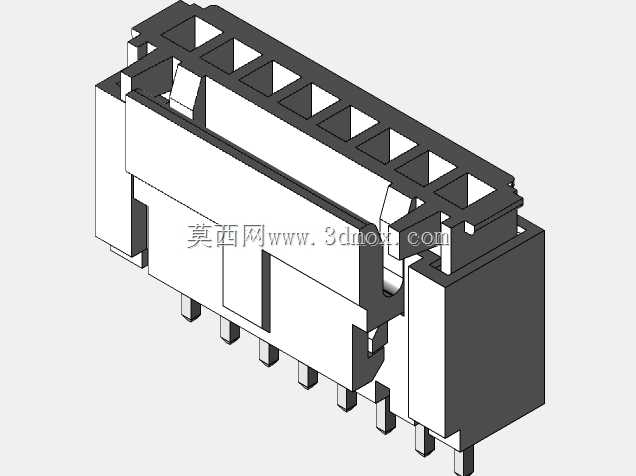

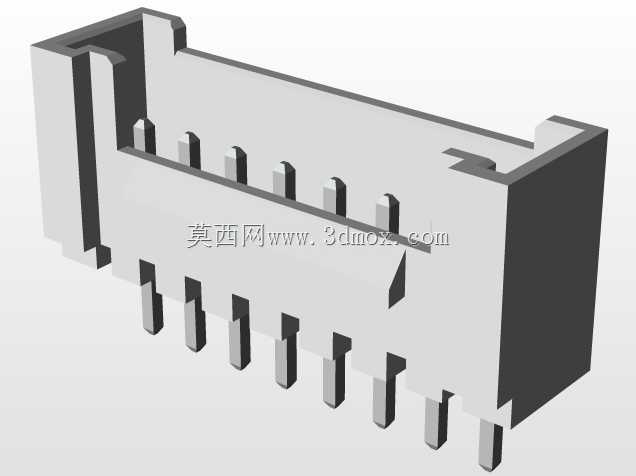

这款8针连接器组件主要面向板对板电气连接场景,在消费电子、工业控制板卡、小型智能设备内部的PCB板间信号与小电流传输环节应用广泛,能够在紧凑的设备内部空间里实现两块平行排布电路板的稳定对接,替代传统飞线连接方案,大幅提升设备内部布线规整度与连接可靠性。从实际使用需求出发,该组件采用公母对插的配合结构,塑壳部分设计有对称的导向卡扣结构,插合过程中可自动校正对位偏差,避免插针受力弯折,同时插合到位后卡扣会形成机械锁止,在设备受到常规振动冲击时不会出现松脱断连的情况。接触端子采用弯插式设计,引脚间距符合常规2.0mm间距连接器的通用规范,可直接适配市面上多数同规格板卡的焊盘布局,焊接端伸出塑壳的长度经过反复校核,既能够保证波峰焊或手工焊接时焊锡充分浸润引脚,又不会因引脚过长导致焊接后与周边元器件发生干涉。塑壳主体采用带加强筋的栅格结构,每一个针位都设计有独立的端子隔腔,避免相邻端子之间因异物、焊锡溢出引发短路问题,塑壳外壁的限位凸台可在安装时与PCB板上的定位孔配合,确定连接器在板上的安装位置,减少焊接过程中的位置偏移。设计过程中优先考虑了安装边界的兼容性,塑壳整体高度控制在常规板间留隙的适配范围内,对插方向的导向斜角做了15度的倒角处理,即使人工组装时存在一定的对位偏差,也能顺利滑入配合位,不会出现塑壳崩边或者端子顶弯的问题。端子的接触部位采用弹性接触结构,插合后接触压力保持在合理区间,既能够保证长期使用后的接触电阻稳定,又不会因为插拔力过大导致组装难度上升或者板卡受力变形。整个组件的所有棱角都做了小圆角处理,避免生产组装过程中划伤操作人员或者损坏周边线材绝缘层,塑壳上的防呆结构设计在非对称位置,能够从根本上杜绝反插的可能,降低生产线的组装错误率。
