1206封装贴片MLCC陶瓷电容三维数模

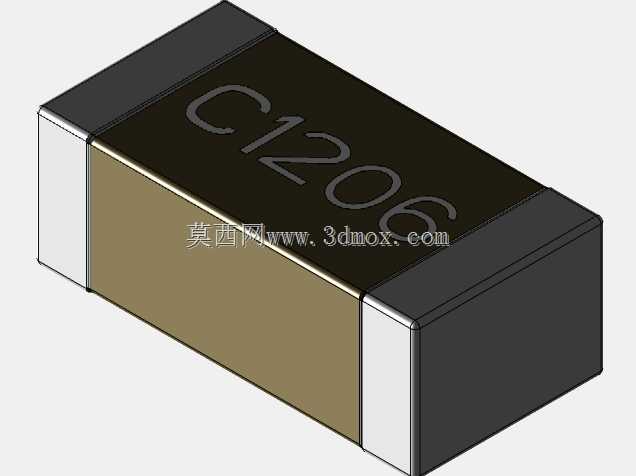

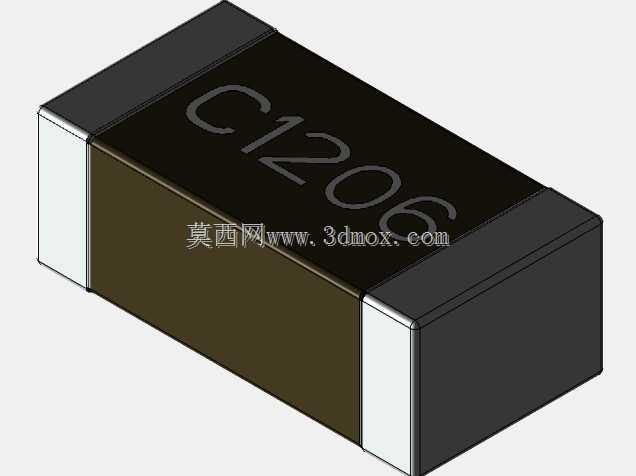

在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，贴片多层陶瓷电容是板上用量最大的无源器件之一，1206作为通用的中尺寸封装，常被用于电源输入滤波、高频去耦、信号耦合等电路位置，相比0402、0603小封装，1206封装电容可承载更高的额定电压与容值，同时兼顾SMT贴装的工艺便利性，不会因封装过小导致飞件、立碑等焊接缺陷，也不会因封装过大占用过多板上布线空间。这款数模还原的1206贴片电容，严格遵循JEDEC标准封装尺寸，本体长度3.2mm、宽度1.6mm、高度1.15mm，建模过程中完全按照实际器件的公差边界做了安装间隙预留，两端端电极的宽度、倒角弧度都和量产实物保持一致，结构工程师在做PCB器件布局、整机结构干涉检查时，可直接调用该数模进行装配校验，避免出现器件与壳体、散热片、接插件等周边结构件的空间冲突。从设计逻辑来看，该数模没有做多余的细节简化，本体表面的丝印标识区、端电极与陶瓷本体的衔接台阶都做了写实还原，既保证了数模的轻量化，不会因为面数过多拖慢整板装配的运行速度，又能满足结构评审、装配动画制作、BOM可视化展示的精度要求。在实际工程应用中，这类通用封装的无源器件数模，是电子结构工程师常用的标准件库素材，不管是做手持消费类电子产品的堆叠设计，还是工业控制主板的板卡布局，都需要精准的器件三维数模来核对安装空间，尤其是在做高密度板卡设计时，器件的实际高度、端电极的焊接占位都会影响到周边走线、过孔的布置，精准的数模能提前规避后期打样出现的装配干涉问题，减少改板次数。建模时还考虑了SMT工艺的仿真需求，端电极的平面度、本体的重心位置都和实物匹配，可直接用于贴片工艺的模拟仿真，验证吸嘴拾取、焊盘对位的工艺可行性，不需要二次修整模型。
