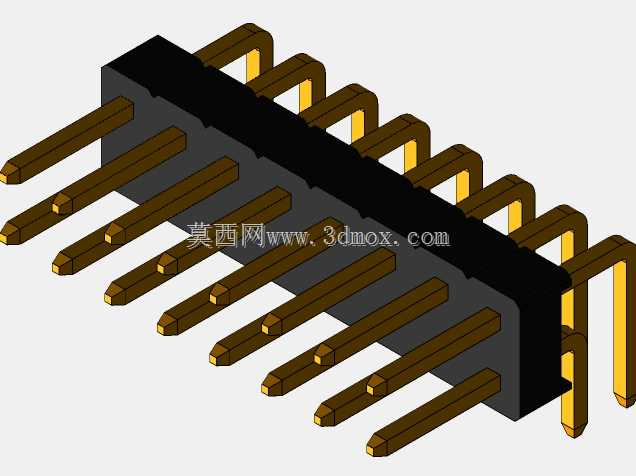

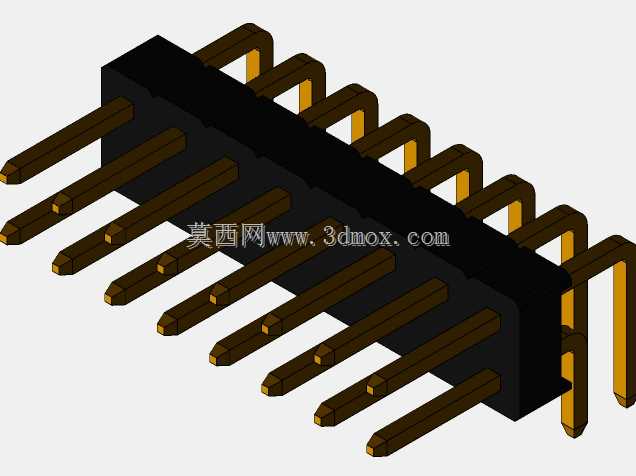

16销2.54mm节距弯针排针接插件结构

这款弯针排针是板对板信号连接场景中常用的基础互连器件，在消费电子、工业控制板卡、嵌入式开发模块、小型通讯设备的PCB板间连接场景中应用广泛，主要承担多通道电信号的稳定传输功能，可实现两块垂直排布PCB板的可靠电气连接，避免直针排针无法适配垂直板安装的空间局限。从设计思路来看，该排针采用单排16位针脚布局，适配常规16位并行信号传输需求，针脚采用弯插结构，焊接端弯折角度适配90度垂直板安装场景，插针接触端采用标准方针结构，可与配套排母实现稳定插拔配合，接触部位的尺寸公差控制严格，保证插拔力处于合理区间，既不会出现插拔过松导致接触不良，也不会因插拔过紧造成装配困难或针脚变形。绝缘基座采用耐高温工程塑料材质，可满足波峰焊、回流焊等常规PCB焊接工艺的温度要求，不会在焊接过程中出现基座变形、针脚移位的问题，基座上的针脚固定孔位与针脚采用过盈配合设计，保证针脚在插拔受力过程中不会出现松动、退针的情况。外形尺寸方面，整体长度20.32mm，宽度12.4mm，高度5.08mm，安装边界清晰，在PCB布局时可根据该尺寸预留足够的安装空间，针脚间距严格控制为2.54mm，完全适配标准2.54mm网格的PCB布线规则，焊接端针脚长度适配常规PCB板厚的透焊要求，插针端伸出长度满足与排母配合的插入深度要求，保证接触面积足够，降低接触电阻，提升信号传输稳定性。在实际选型应用中，该类排针多用于板间空间紧凑、需要垂直走线的电路结构中，比如小型工控模块的扩展板连接、传感器接口板与主控板的连接、数码产品内部功能板的互连，设计时除了关注外形安装尺寸，还需要关注针脚的额定电流、接触电阻、绝缘耐压等电气参数，同时要考虑焊接后的机械强度，避免在设备振动环境下出现针脚开焊、接触不良的问题。建模过程中需要严格控制针脚的弯折半径，避免弯折半径过小导致针脚金属内部出现应力集中，在后续焊接或使用过程中出现针脚断裂的问题，同时基座的定位柱尺寸要与PCB上的定位孔精准匹配，保证焊接时针脚不会偏移，提升SMT或手工焊接的良率。
