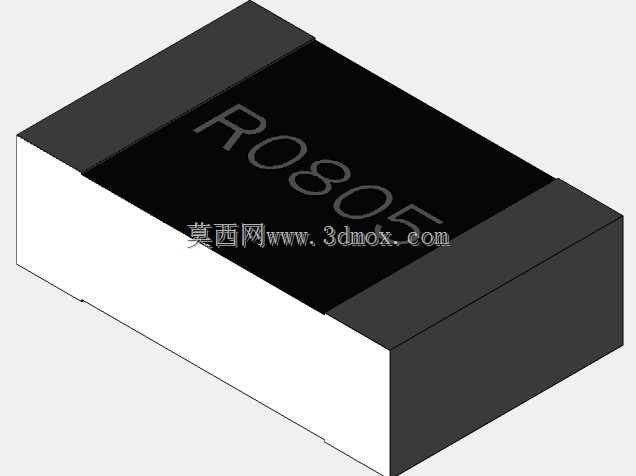

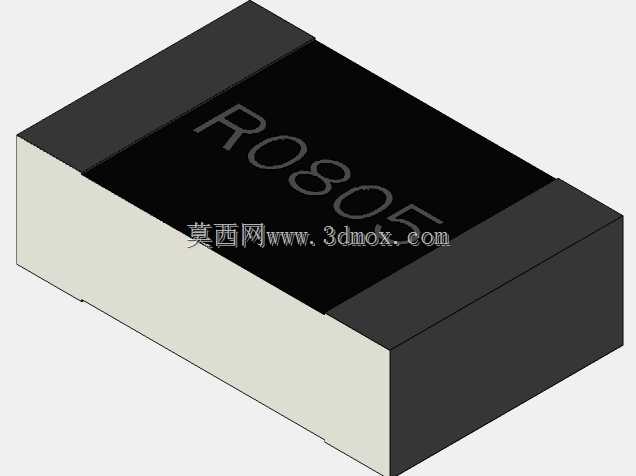

0805封装贴片电阻芯片三维结构

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，0805封装的贴片电阻是应用频次极高的无源基础器件，这类表贴元件的三维建模精度，直接影响后续PCB装配干涉检查、SMT钢网开孔设计、整机热仿真分析的结果可靠性。不同于插件电阻的引脚结构，这款贴片电阻采用无引脚矩形端电极设计，本体长度控制在2mm，宽度1.25mm，整体高度仅0.6mm，极小的安装占用空间适配高密度板卡的布局需求，端电极的尺寸公差严格匹配行业通用焊盘设计规范，建模时特意保留了端电极与陶瓷本体的衔接台阶结构，能够在装配仿真中准确还原焊锡浸润的接触区域，避免出现虚焊、立片等工艺问题的仿真误判。从设计思路来看，建模过程优先还原元件的实际装配边界，本体顶面的丝印标识按照实物印刷位置做了等比例还原，既可以在BOM可视化校验环节快速识别元件参数，也能在整机维修的虚拟拆解演示中还原真实板卡的元件排布状态。陶瓷基体的哑光黑顶面与端电极的金属质感做了材质区分，能够在渲染输出时清晰呈现元件的外观特征，方便结构设计人员在整机外壳开孔、内部走线避让时快速识别元件位置。这类贴片电阻的实际用途覆盖限流、分压、阻抗匹配、信号衰减等多个电路功能场景，小尺寸的表贴结构适配回流焊、波峰焊等主流SMT生产工艺，建模时严格控制本体的棱角倒角尺寸，还原实际量产元件的工艺特征，避免仿真时出现尖锐棱角导致的网格划分错误，同时端电极的厚度尺寸按照行业通用标准设定，能够准确计算焊盘的焊膏需求量，为工艺人员优化钢网厚度提供参考。在高密度电源模块、便携穿戴设备的板卡设计中，这类0805电阻的高度参数是结构堆叠的关键校验项，0.6mm的本体高度能够适配多数薄型设备的内部空间要求，建模时保留的本体尺寸公差余量，也能让设计人员在做元件布局时提前预留足够的装配间隙，避免不同批次元件的尺寸波动导致装配干涉。不同于大尺寸功率电阻的散热结构设计，这类小功率贴片电阻的热量主要通过端电极传导至PCB焊盘散热，建模时的本体材质参数设置也匹配实际陶瓷基材的导热特性，可直接导入热仿真软件参与板卡温度场计算，帮助设计人员提前识别板卡上的局部过热风险点。
