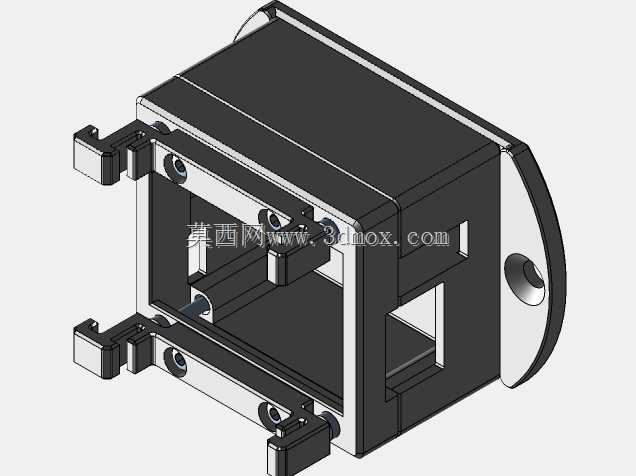

适配NanoPi NEO2的DIN导轨安装外壳结构

在嵌入式工控部署场景里，小型开发板的安装固定一直是现场布线、柜体集成时容易被忽略却直接影响后期运维效率的环节，这款适配NanoPi NEO2的安装外壳，就是针对标准35mm DIN导轨柜体安装场景做的结构设计。日常做小型数据采集节点、边缘网关部署时，很多工程师习惯直接用扎带把裸板绑在柜内导轨旁，不仅容易积灰、被柜内走线剐蹭，后期调试拆取也十分麻烦，这款结构直接把开发板防护和导轨安装功能整合到一起，不需要额外做安装支架转接。从结构设计逻辑来看，外壳主体做了围框式防护，预留了开发板对应接口的对位开孔，不会遮挡网口、电源接口等常用外接端口，板载固定柱的位置完全匹配开发板的安装孔位，装配时直接用螺丝锁紧就能把开发板牢牢固定在壳体内，不会出现运输或者柜体震动时板件移位的问题。配套的35mm DIN导轨夹采用标准卡扣式结构，和常规导轨端子的安装逻辑一致，不需要额外工具，对准导轨按压就能卡紧，拆卸时用一字螺丝刀撬动卡扣解锁位就能快速取下，完全适配工业柜内通用的DIN导轨安装规范，不需要在柜板上额外打孔固定。安装边界上，外壳整体做了紧凑化设计，宽度和高度刚好包裹开发板本体加上散热片的尺寸，不会占用过多柜内导轨空间，相邻安装的端子、模块不会和它产生安装干涉，安装板和导轨夹的连接位做了加强筋处理，长期在柜内温变环境下也不会出现卡扣松脱、结构变形的问题。外壳侧面预留了散热间隙，开发板运行时产生的热量可以通过间隙自然对流散出，不会因为封闭结构导致板卡过热降频，同时围框结构可以阻挡柜内接线时掉落的铜丝、灰尘接触板卡，降低短路故障的概率。在做小型嵌入式柜内集成时，这类一体化安装外壳可以省去自行设计安装支架、做板卡防护的时间，直接装配后就能卡装到导轨上，大幅缩短现场部署的周期，也能让柜内布线更规整，后期维护时不需要拆解周围走线就能直接取下节点调试。
