光电传感安装固定支座结构设计

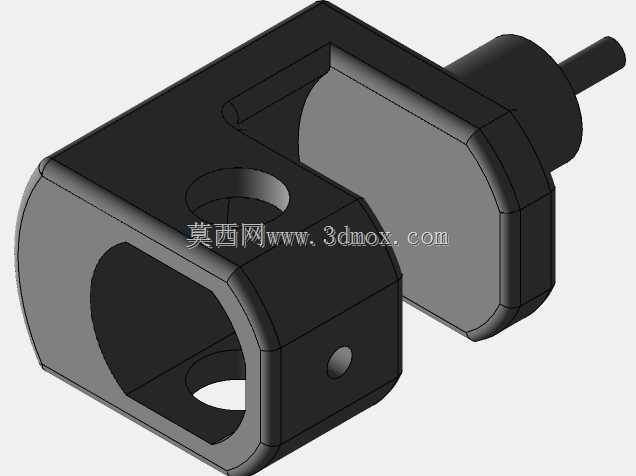

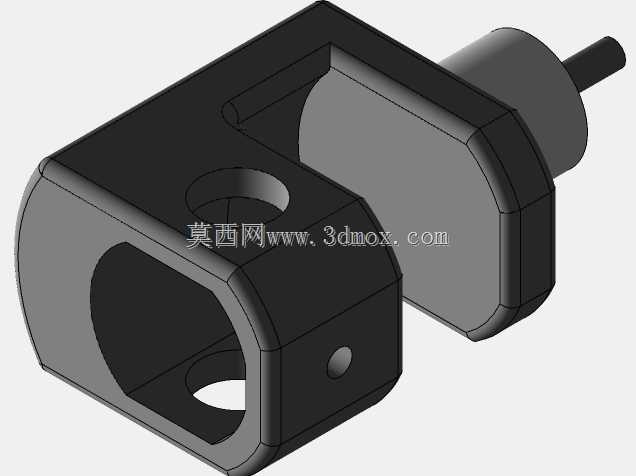

该结构件为光电类检测元件的配套安装支座，主要应用在自动化产线的工件到位检测、位置确认、物料有无识别场景中，常见于电子装配流水线、包装输送线、小型加工工位的检测点位布设环节，用来给光点式、电平输出型光电检测元件提供稳定的安装基准，避免检测元件因设备运行振动出现位置偏移，导致检测信号误触发或漏检的问题。整体结构采用一体化铣削成型的思路设计，主体为带侧向开口的框型基座，框体一侧延伸出圆柱状的传感元件安装腔，安装腔内径与常用圆柱型光电传感器的外径匹配，腔体内壁预留有紧定螺钉孔位，装入传感器后可通过侧面的紧定螺钉锁紧，调整传感器伸出长度时只需松开螺钉即可滑动调节，适配不同检测距离的安装需求。框型基座的正面开有圆形通光孔，对应传感器的发射接收光路，保证检测光束可无遮挡穿过基座到达检测位，通光孔周边做了倒角处理，避免加工毛刺遮挡光路边缘，降低检测信号的衰减程度。基座顶面与底面各开有同轴的安装通孔，可通过螺栓将整个支座固定在设备型材或安装板上，孔位间距适配常规20系列、30系列工业铝型材的安装槽间距，安装时无需额外打孔转接，直接通过T型螺栓即可完成固定。基座侧面的开口槽为走线预留空间，传感器尾部的连接线可从侧槽顺出，沿设备布线槽排布，避免线缆弯折过度导致线芯断裂。设计时将安装腔与框型基座的连接部位做了圆角过渡处理，降低该位置的应力集中系数，即使在设备长期运行产生持续振动的工况下，也不会出现连接部位断裂的问题。整体外形的安装边界控制在较小范围内，横向最大尺寸不超过常规光电传感器安装位的预留空间，可在狭小的设备工位间隙内完成布设，不会和周边的运动部件产生干涉。基座的框型结构本身具备一定的抗形变能力，即使安装时螺栓锁紧力稍大，也不会导致传感安装腔出现形变卡滞传感器的问题，日常维护更换传感器时，只需松开紧定螺钉即可抽出元件，无需拆卸整个支座，大幅降低现场维护的操作时长。
