开放式门禁识别终端结构设计方案

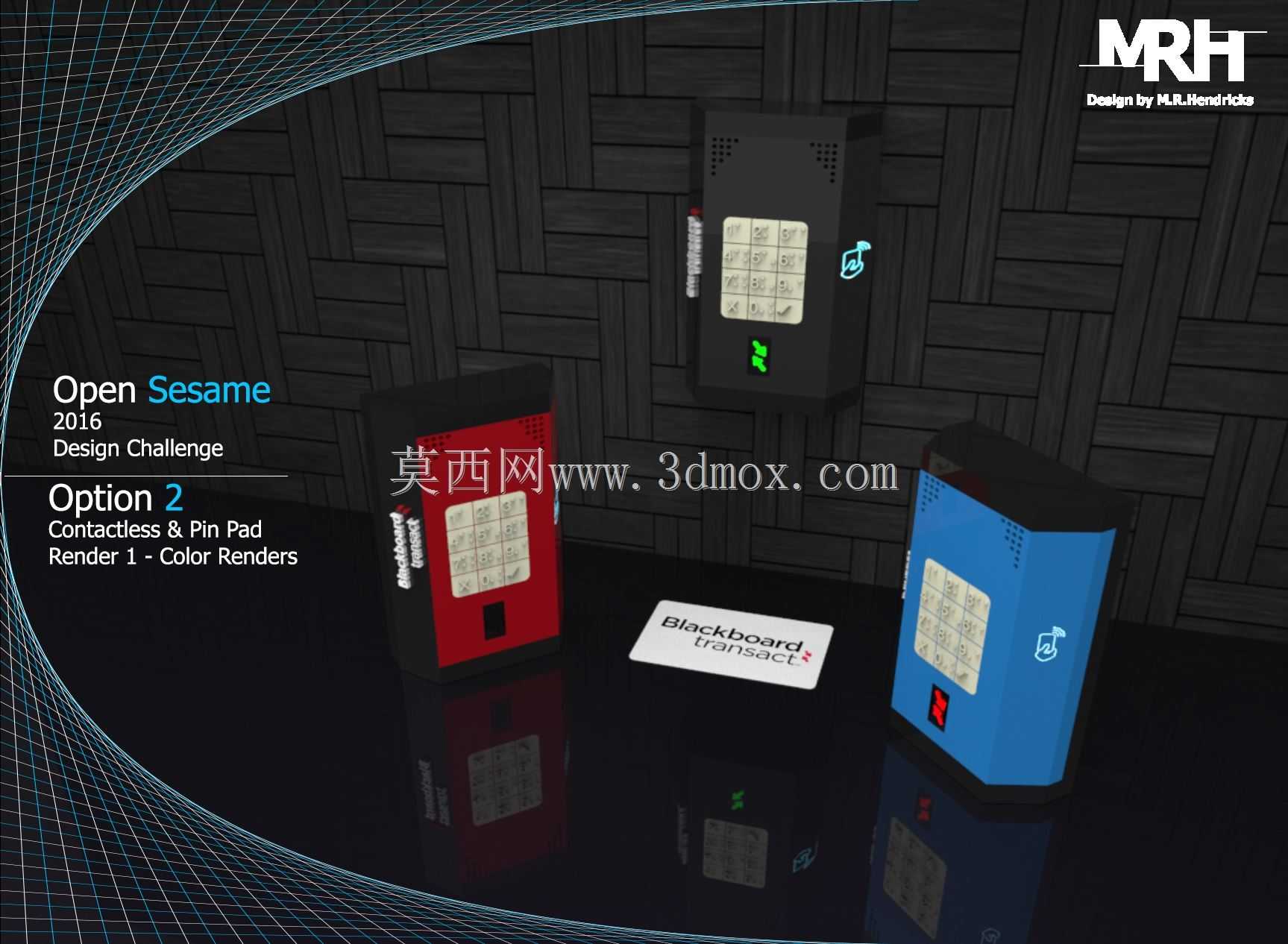

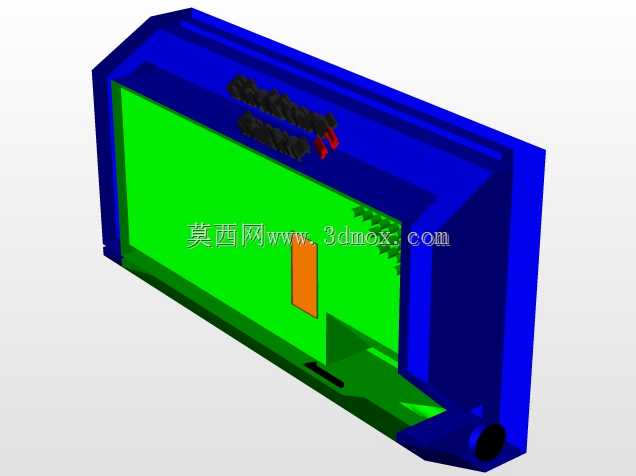

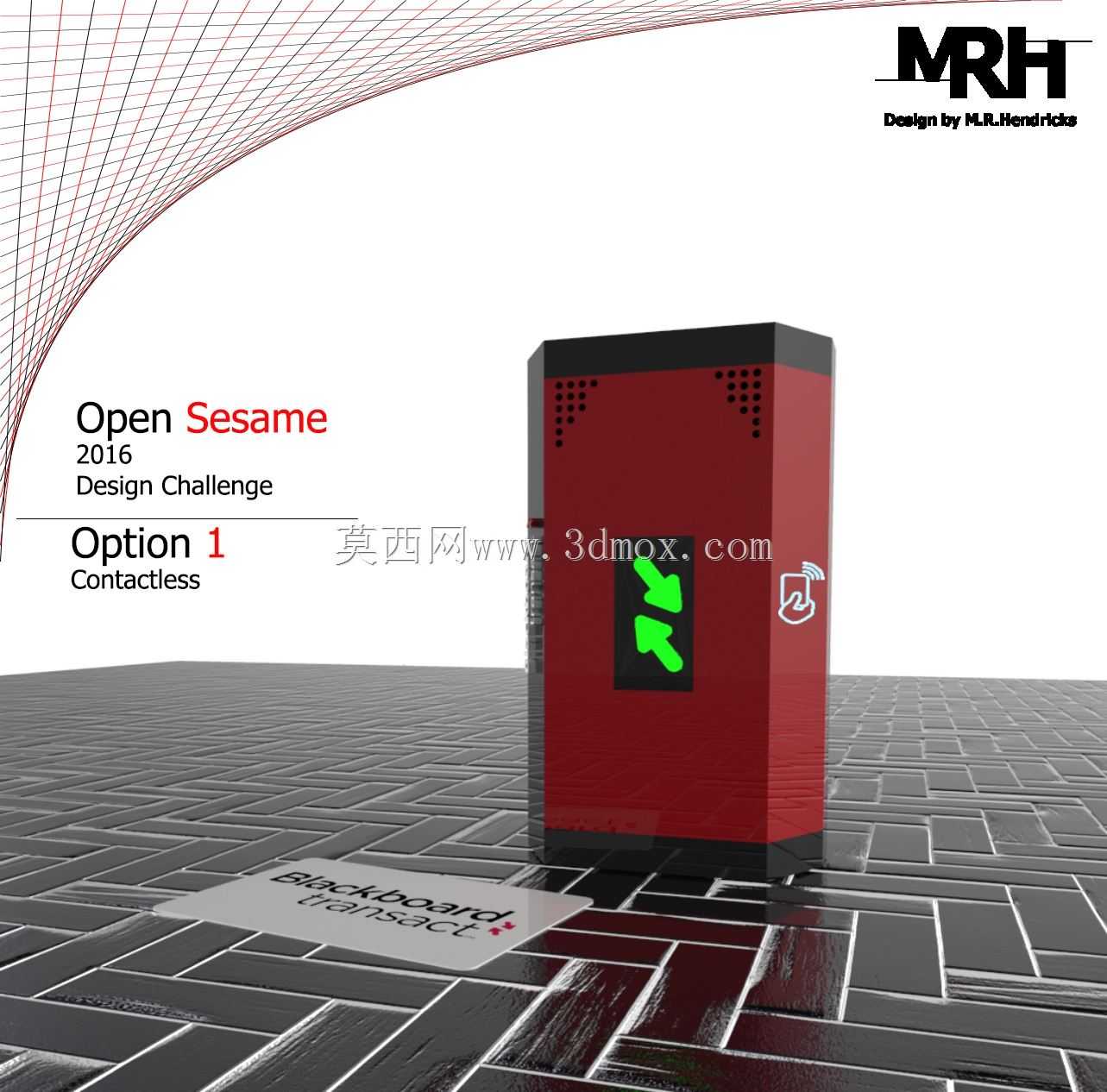

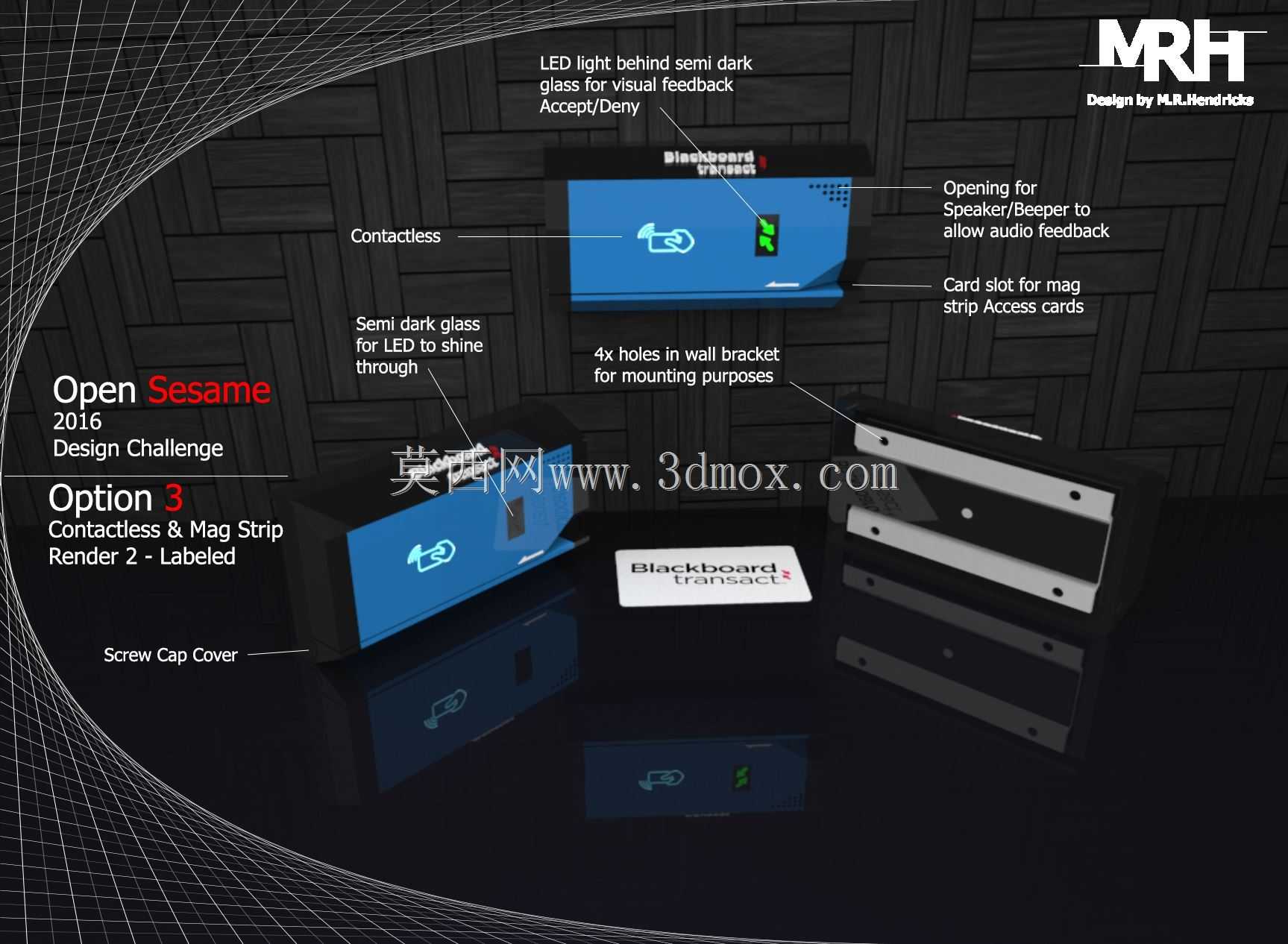

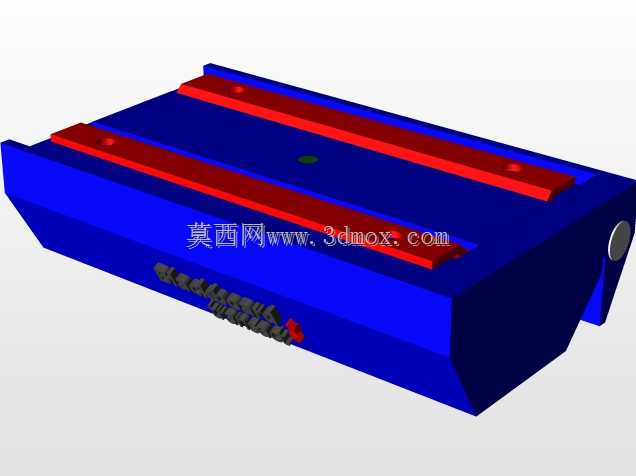

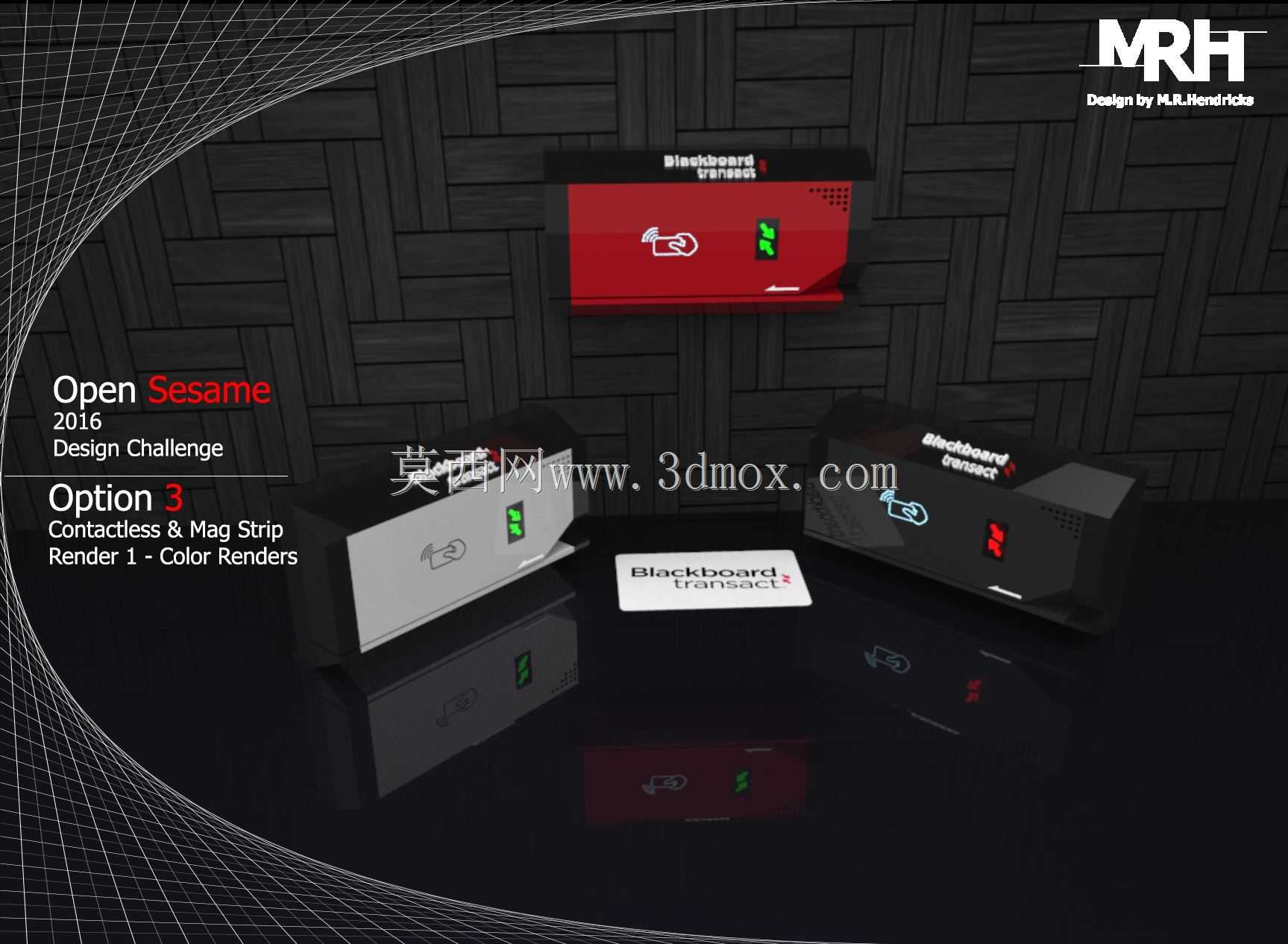

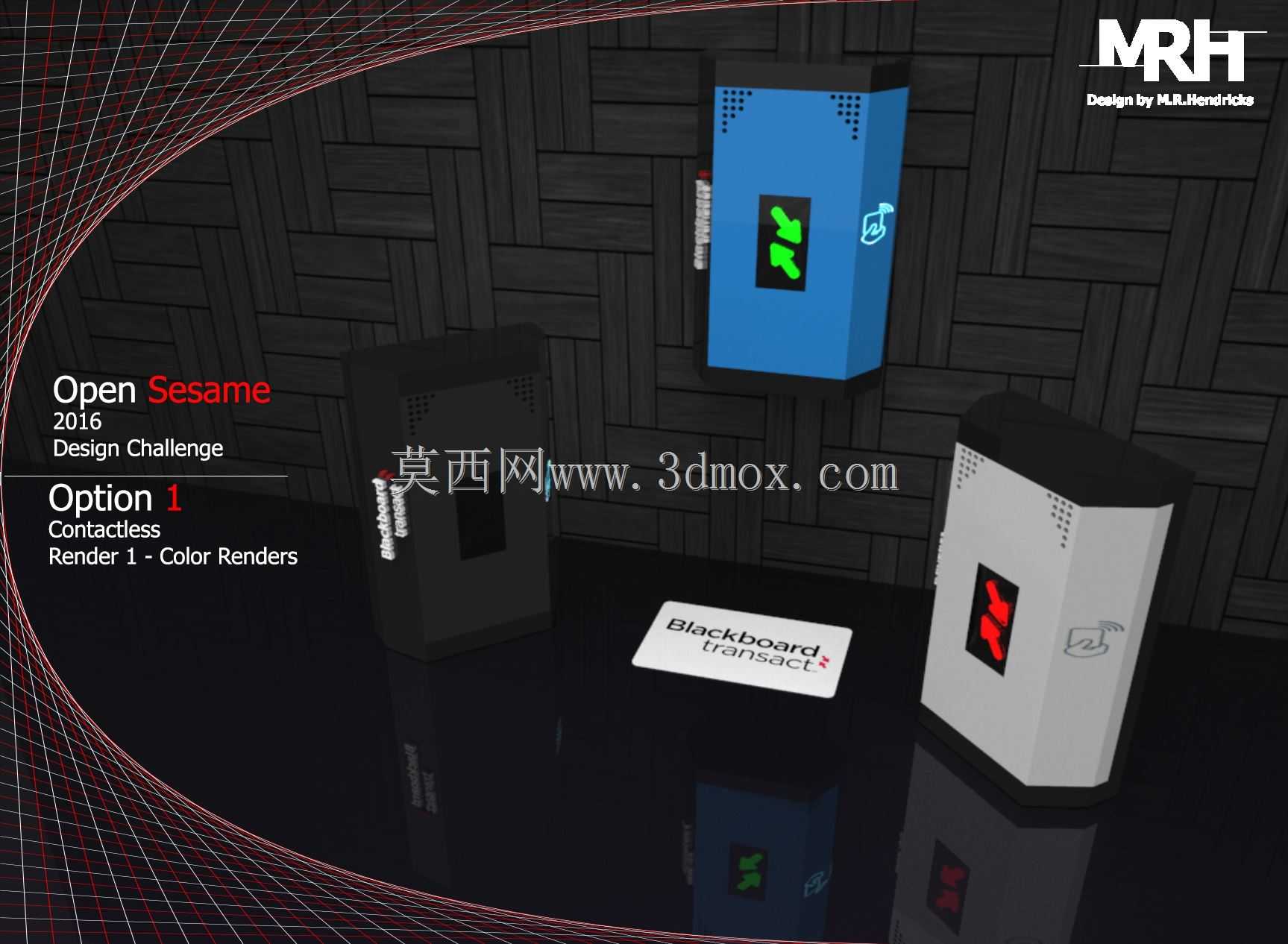

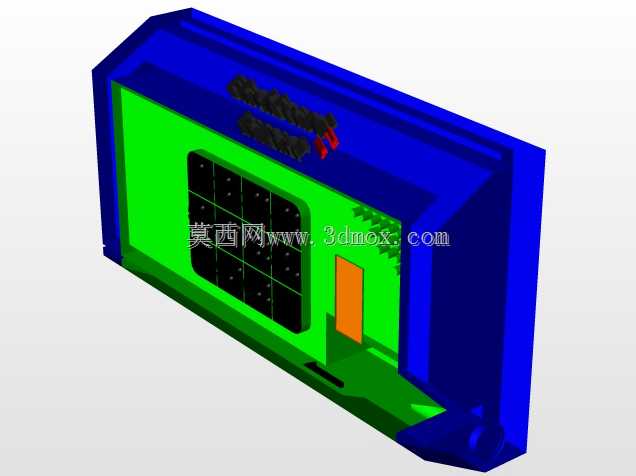

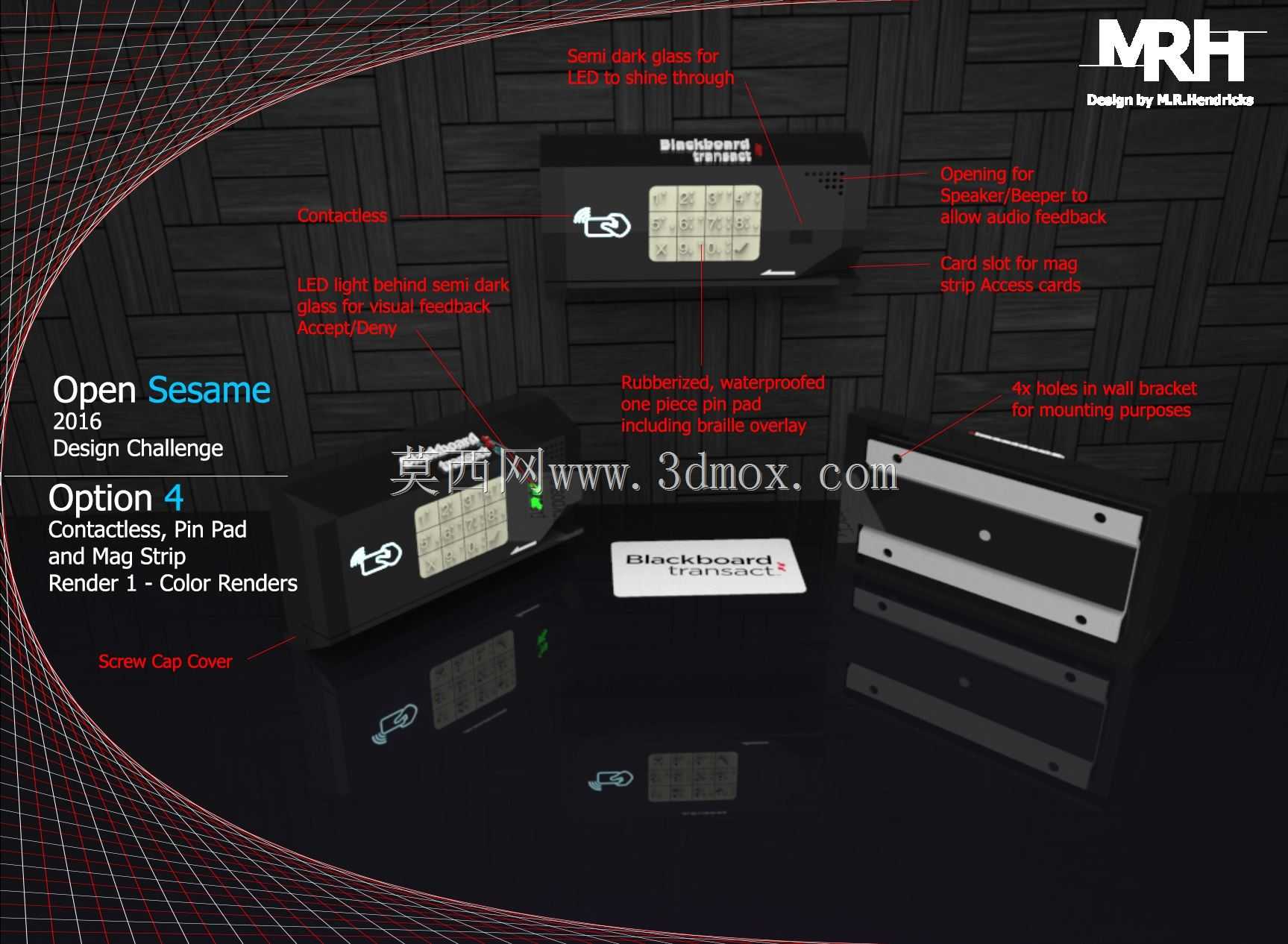

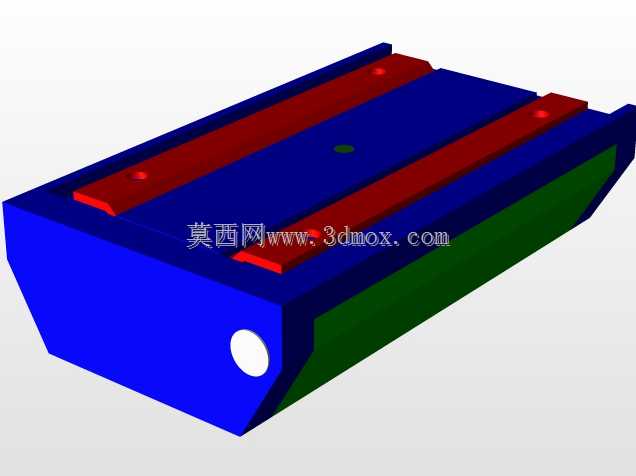

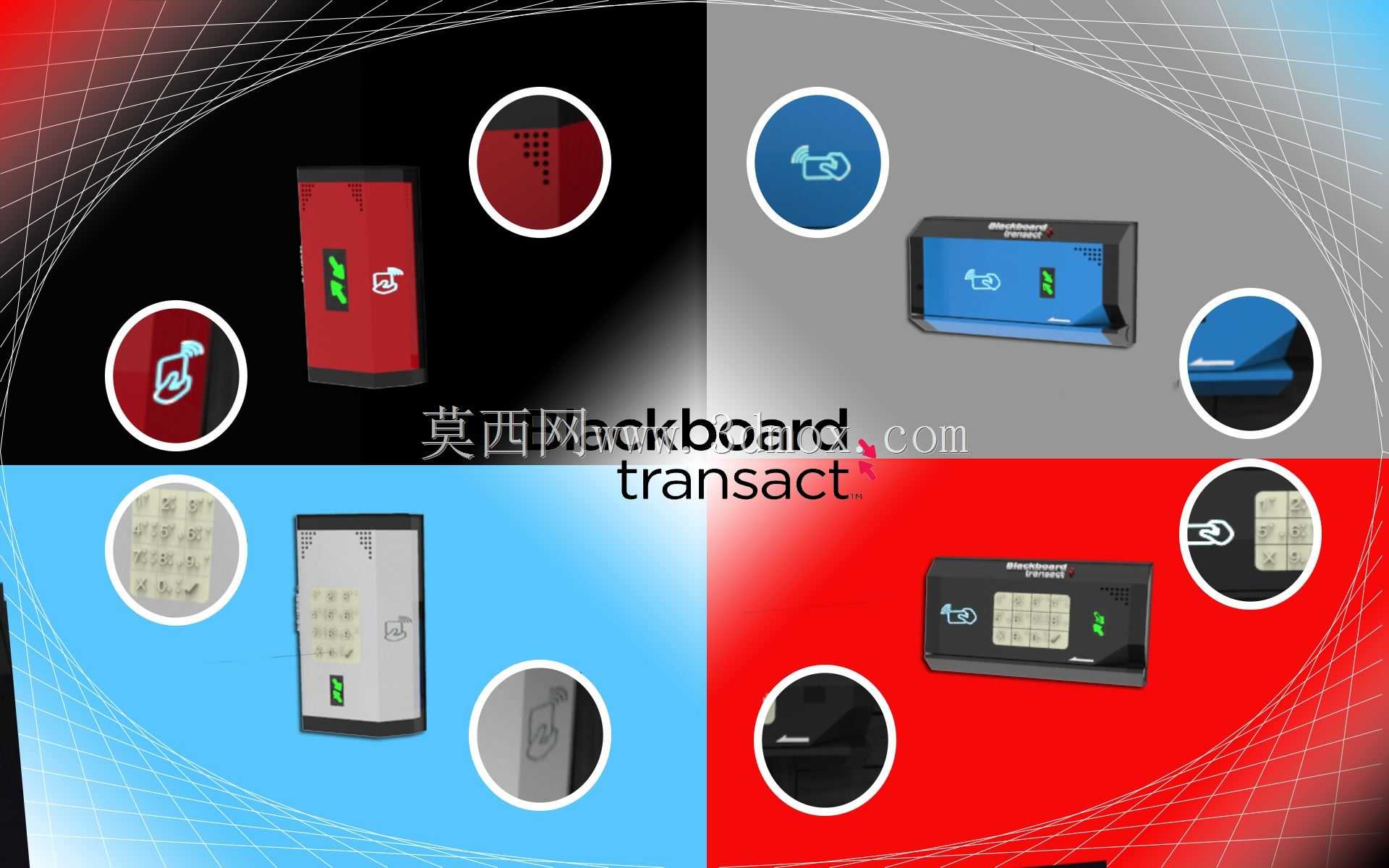

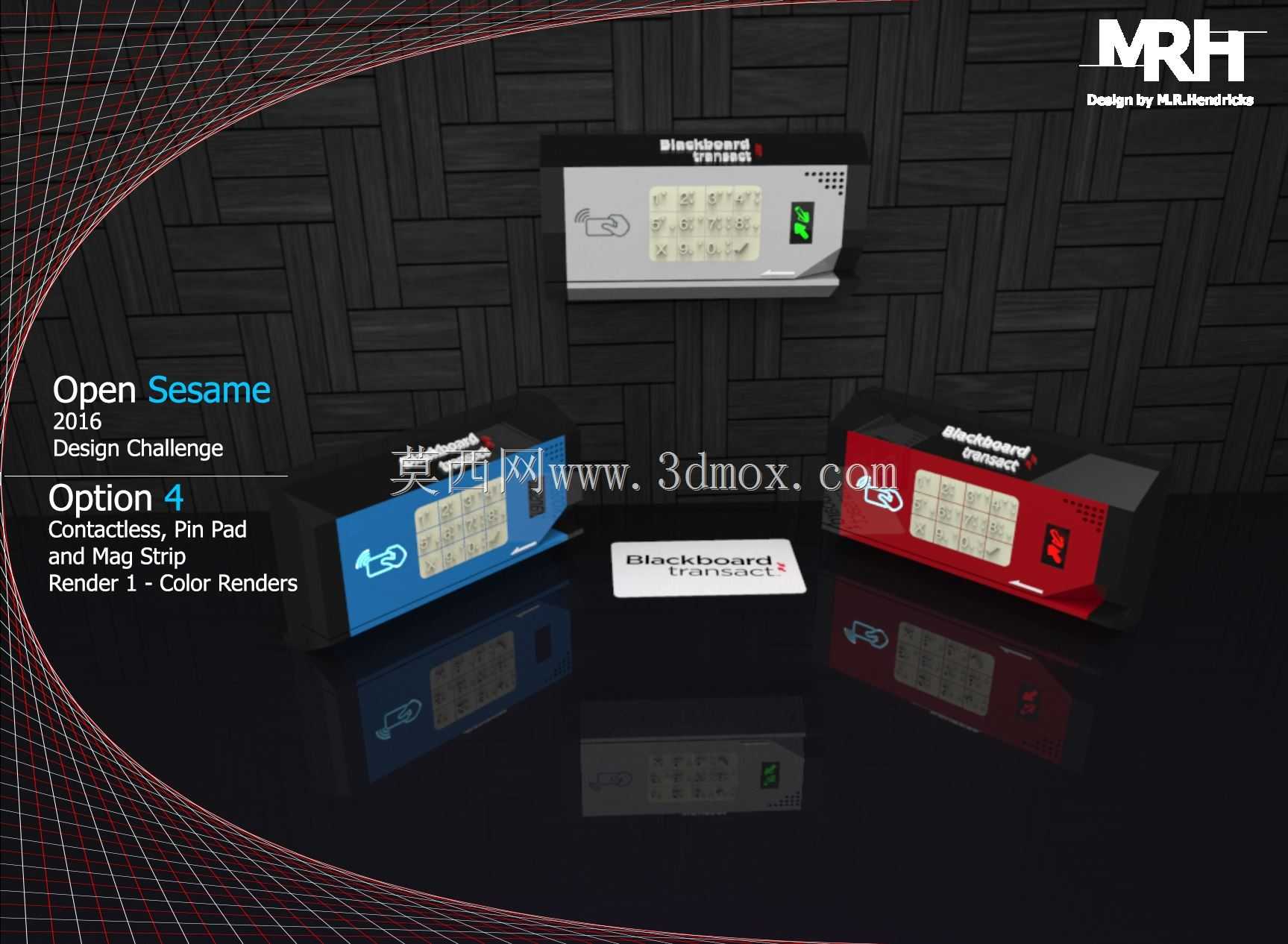

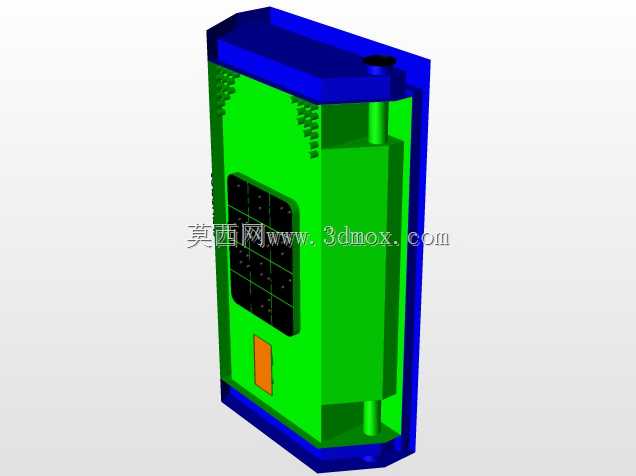

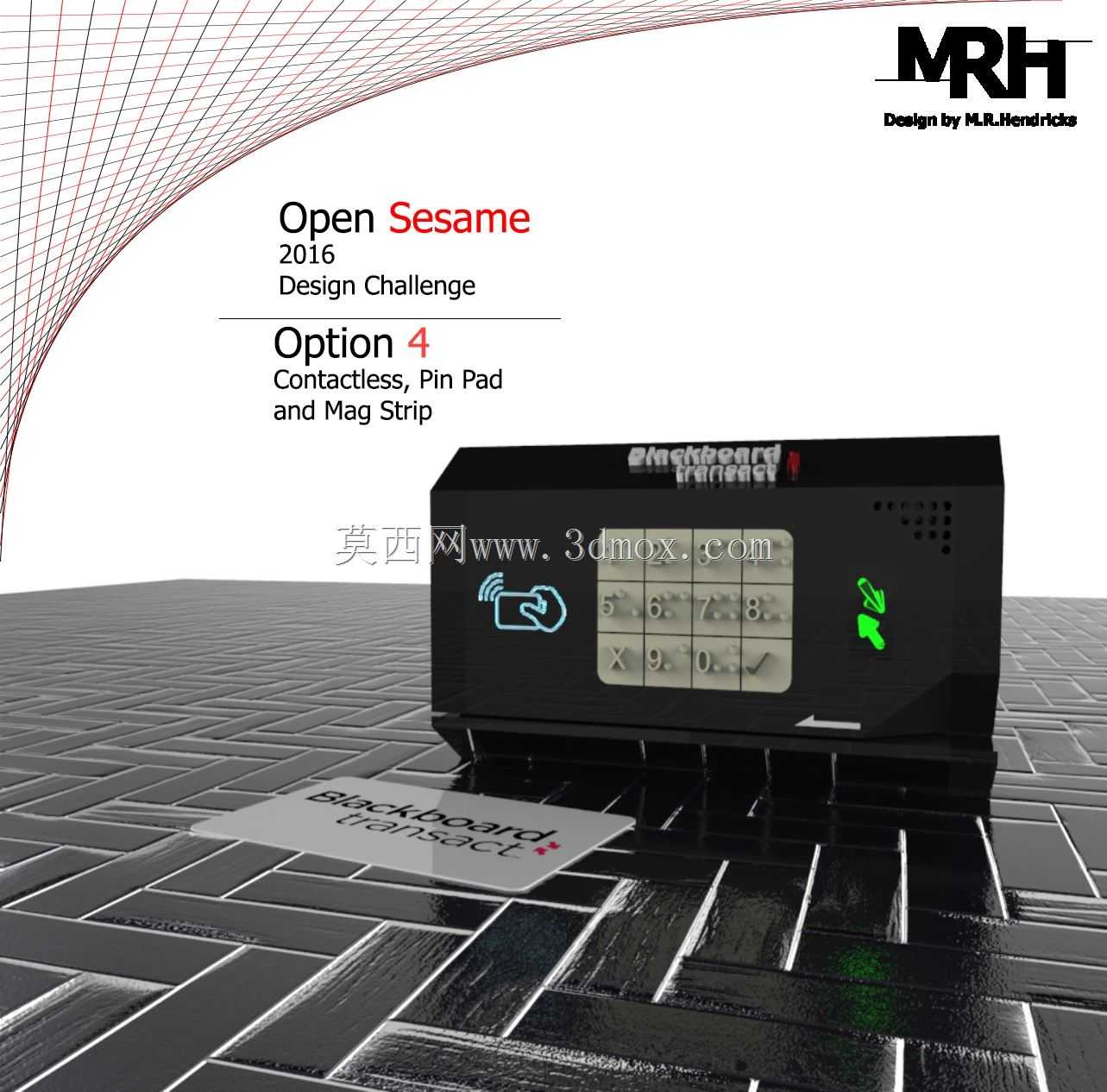

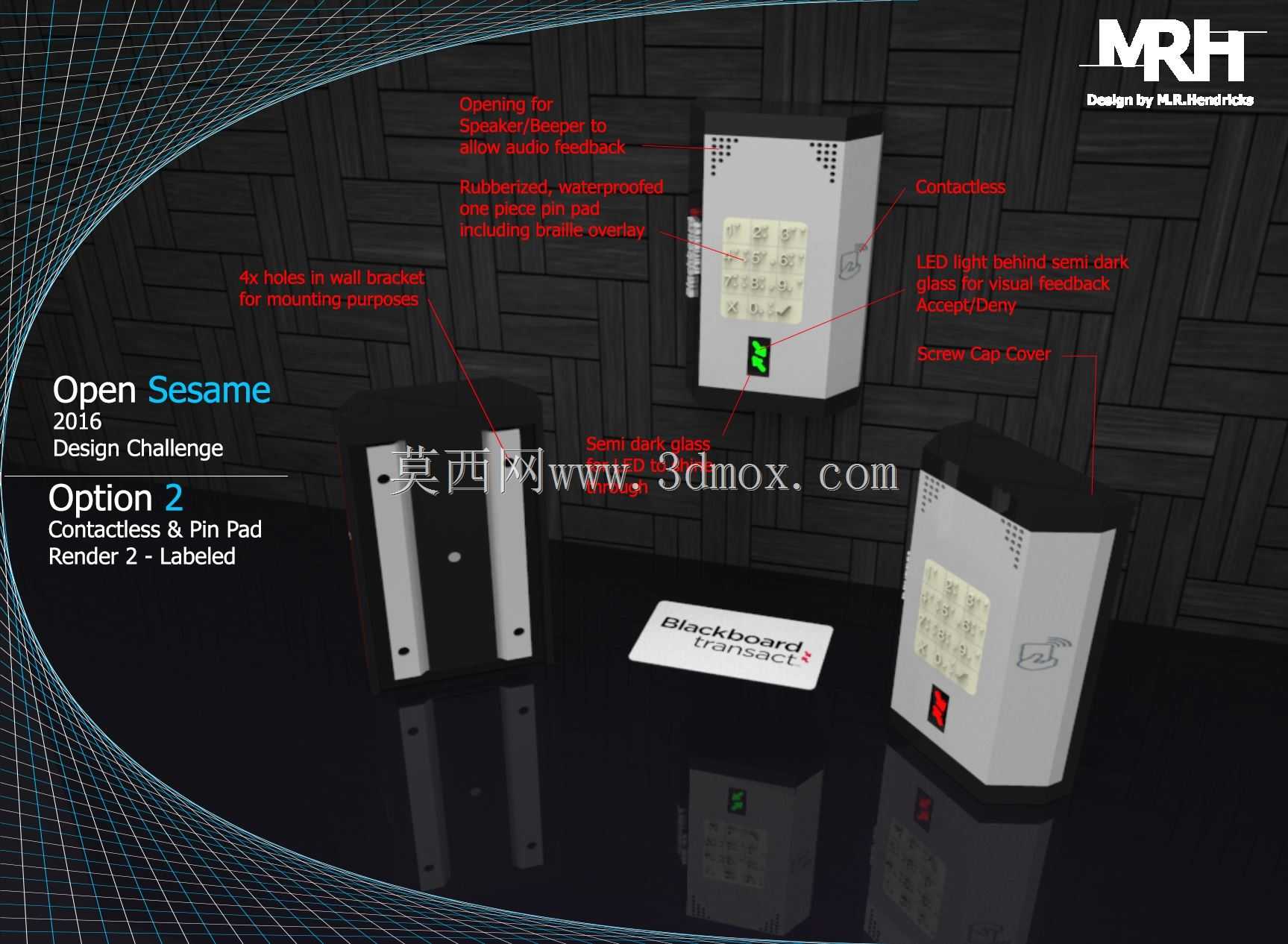

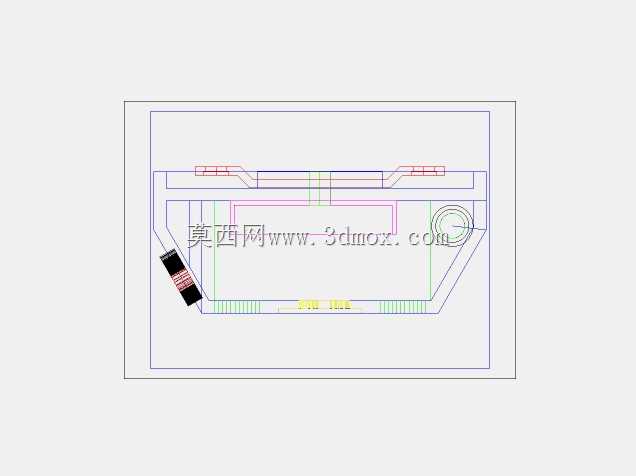

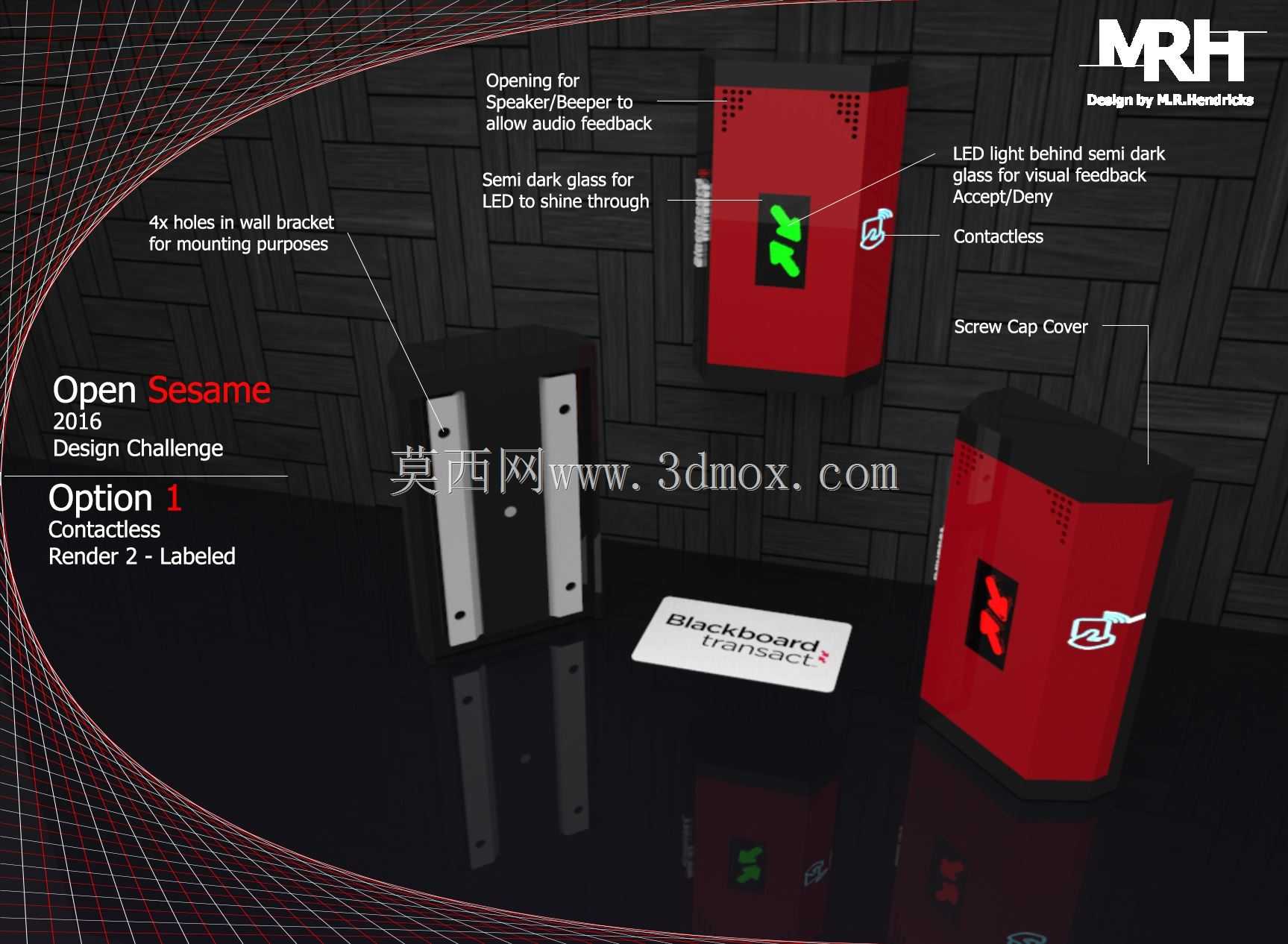

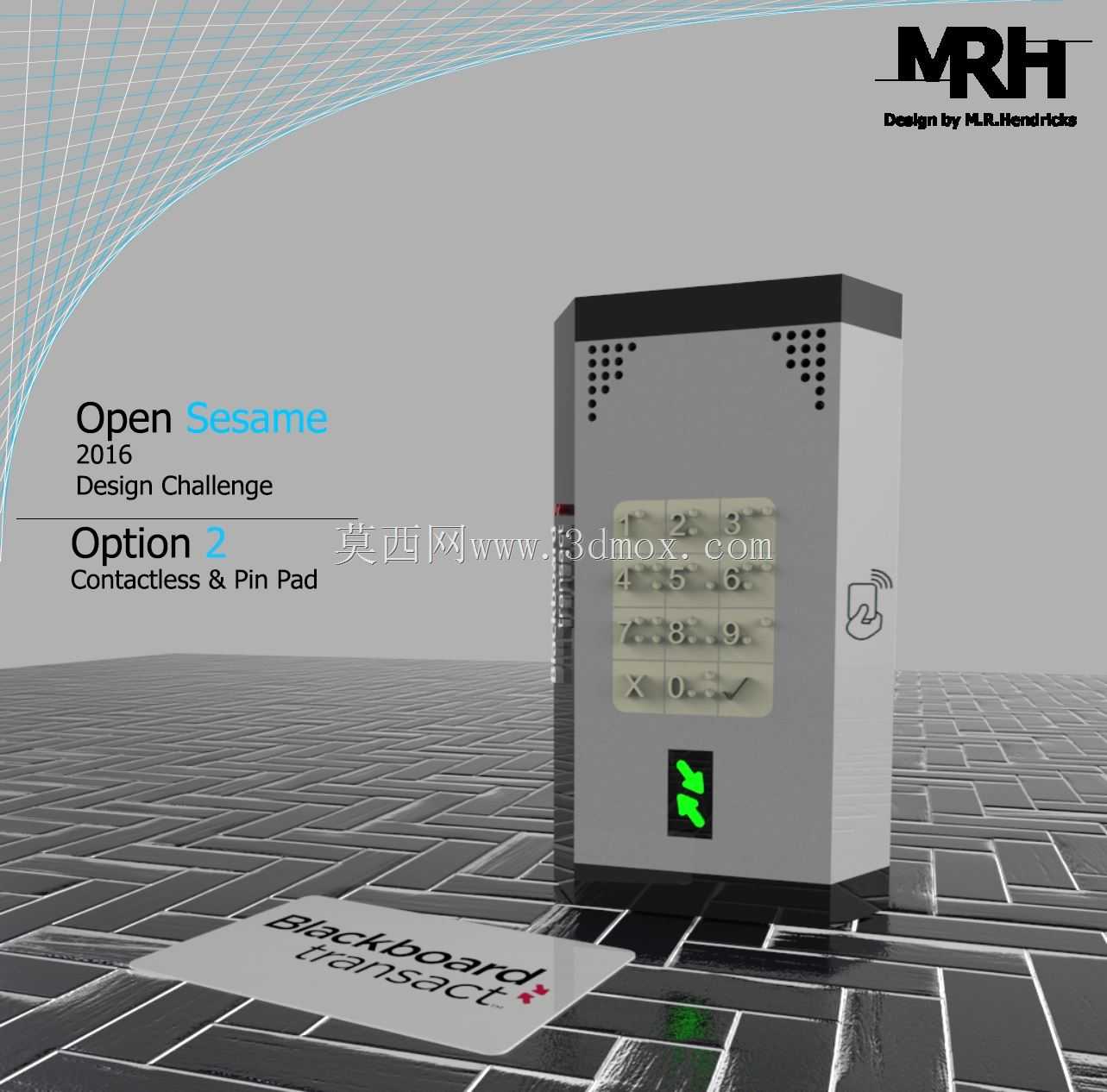

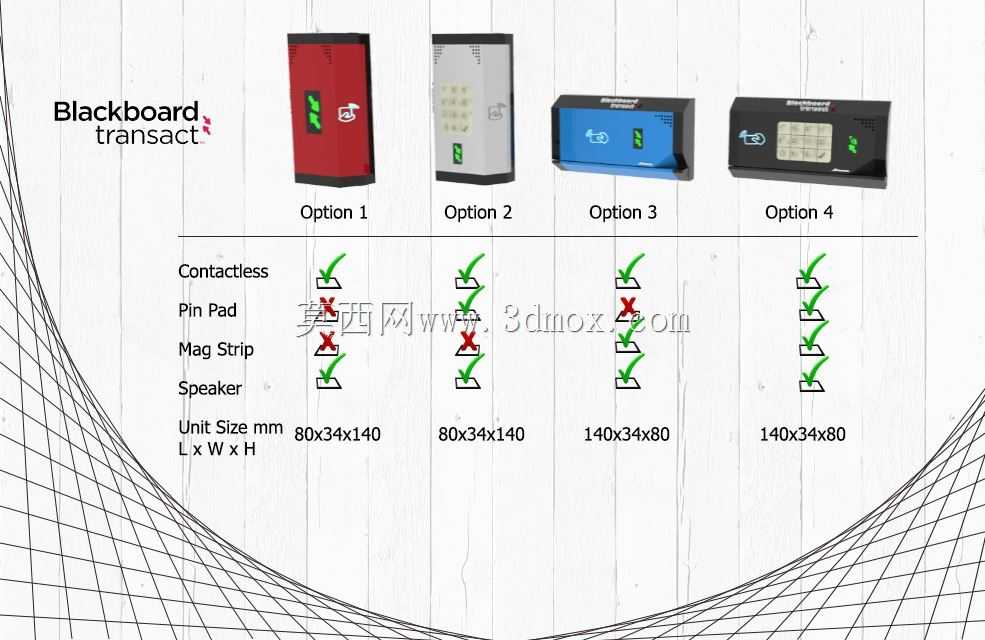

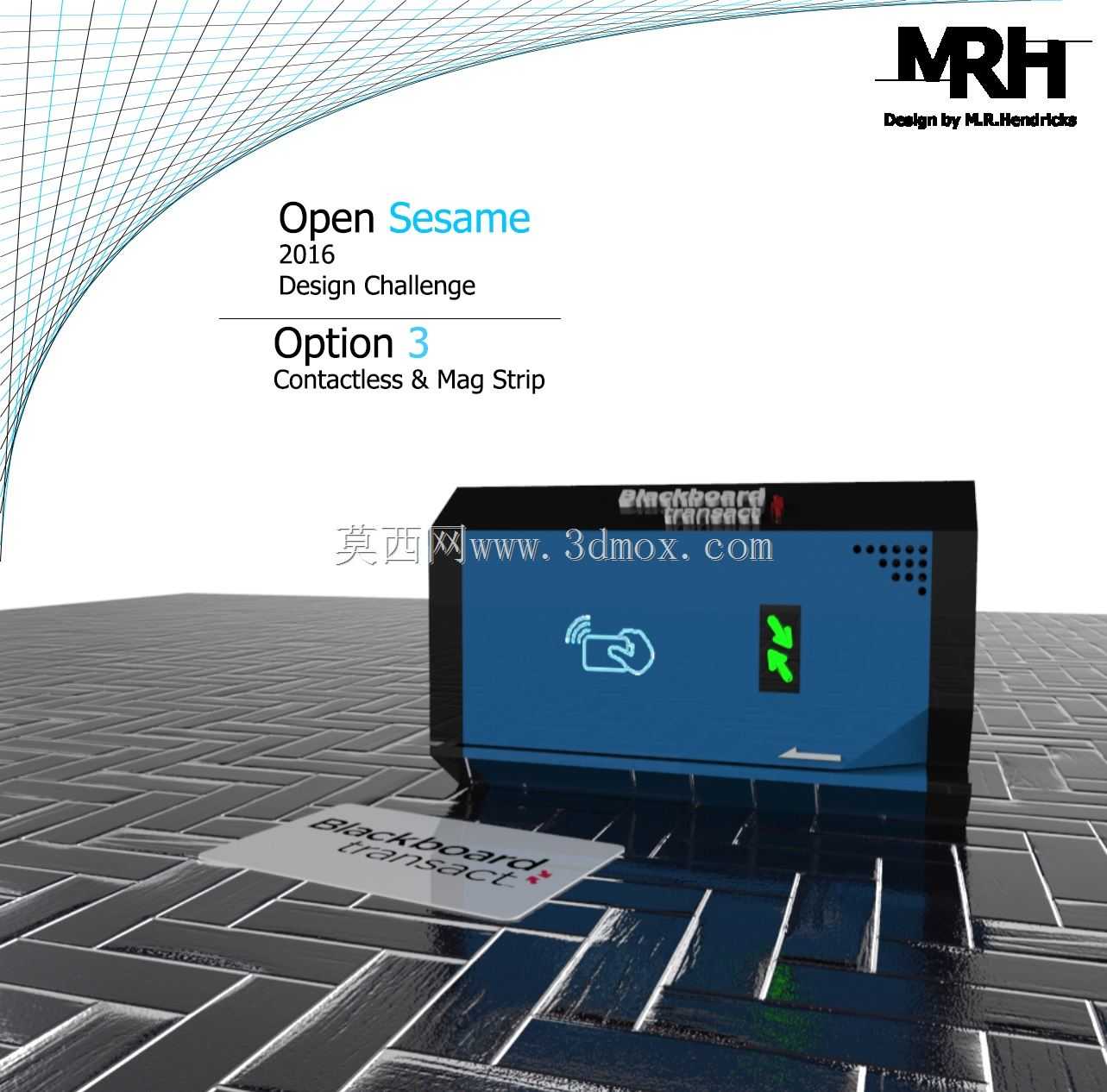

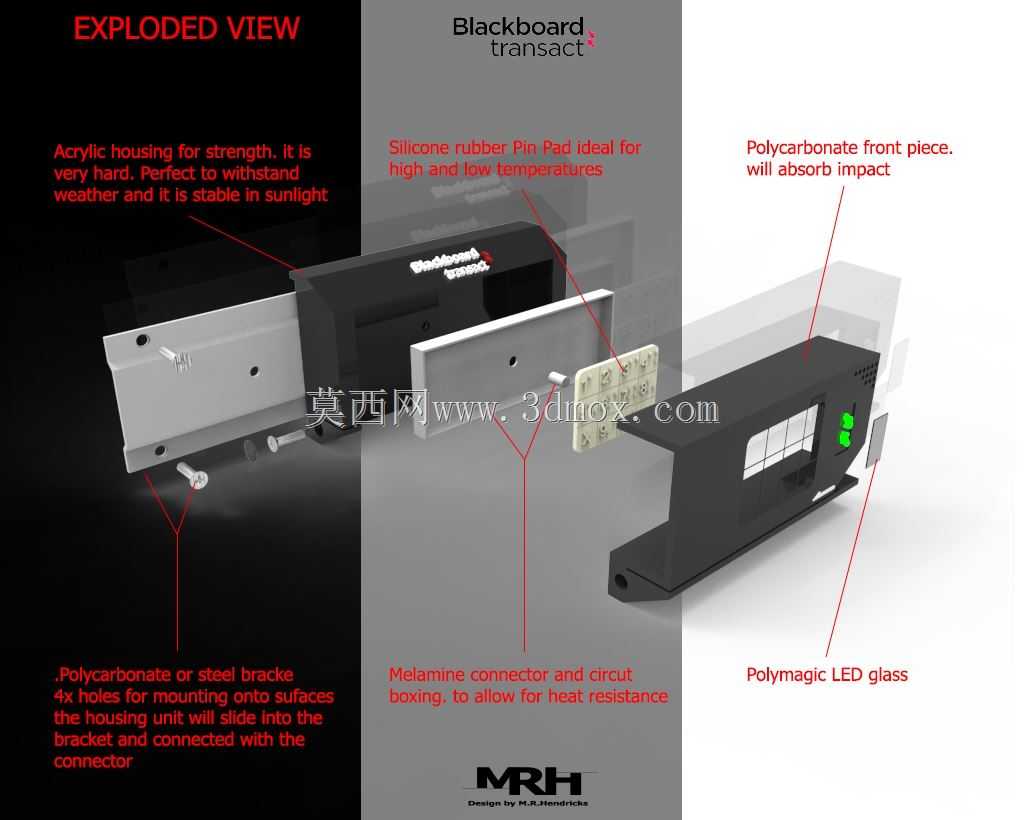

本次呈现的是出入口管控场景下的开放式识别终端结构，这类设备常部署在写字楼、园区、公寓、校园等人员通行场景的出入口位置，替代传统的接触式刷卡或机械锁具核验环节，适配人员快速通行的核验需求，减少人员停留等待的时间，也能避免接触式设备带来的卫生隐患与部件磨损问题。从实际使用场景出发，这类终端需要同时适配墙面明装、闸机嵌装、立柱侧装等多种安装条件，因此在结构设计阶段就做了多方案的安装边界适配，不同方案的核心安装孔位尺寸保持统一，仅在外部造型与感应模块的朝向布局上做区分，方便现场施工人员根据安装点位的环境条件灵活选型，不需要额外重新打孔调整安装基座。设备的核心功能围绕非接触式身份核验展开，结构上预留了感应识别模块、状态提示模块、按键交互模块的安装位，其中感应模块的安装位置做了倾角优化，当人员携带识别凭证靠近时，信号识别范围能够覆盖人员正常抬手或随身佩戴凭证的高度区间，不需要刻意调整凭证位置就能完成核验。状态提示模块采用醒目的双色指示结构，核验通过与核验失败的提示光从设备正面的透光区域透出，即使在光线较强的户外出入口场景，也能让通行人员快速识别核验结果。按键交互模块的布局做了防误触设计，按键区域与感应识别区域做了物理分隔，避免人员在靠近核验时误碰功能按键。设计过程中针对不同的使用需求做了四个差异化的结构方案，其中两款采用垂直立面的造型设计，适配常规的墙面安装场景，外壳的侧边做了小角度的倒角处理，既能够减少安装后突出墙面带来的磕碰风险，也能让外壳的拼接缝隙隐藏在侧边视角，提升外观的整体性。另外两款采用水平倾角的面板布局，适配闸机顶部或者前台桌面的安装场景，面板的倾斜角度匹配人员站立时的自然视线角度，不需要低头就能清晰看到提示状态与按键标识。所有方案的内部腔体尺寸保持一致，核心的电路板、感应线圈、接线端子的安装位完全通用，生产环节可以共用内部的结构支架与固定五金件，降低开模与物料备货的成本。设备的外壳接缝处做了错位止口设计，能够阻挡日常使用过程中飞溅的雨水与灰尘进入腔体内部，适配半户外的安装场景，接线位置预留在设备背部的下方区域，安装时线缆可以从墙体或者闸机内部直接接入腔体，不会外露在设备外部，既提升了安装后的整洁度，也能避免线缆被外力拉扯导致的接线松脱问题。从结构强度角度考虑，外壳采用壁厚均匀的硬质壳体设计，正面的交互区域做了局部加厚处理，能够抵御日常通行过程中的意外碰撞，不会因为轻微磕碰就出现外壳开裂或者内部模块移位的问题。
