小型转舌式柜门锁芯带配套钥匙结构

这款转舌式锁芯结构，是日常工业柜体、办公储物场景里极为常见的锁闭部件，常被应用在钢制文件柜、配电箱柜门、小型设备检修门、抽屉式工具柜、公共区域储物柜这类需要简易权限管控的场景中，核心作用是通过钥匙的插拔转动，带动尾部锁舌完成90度范围内的回转，实现门体与柜体框架的扣合锁止与解锁，不需要复杂的连杆传动结构，依靠自身结构就能完成单点锁闭，安装门槛低，日常维护更换也十分便捷。

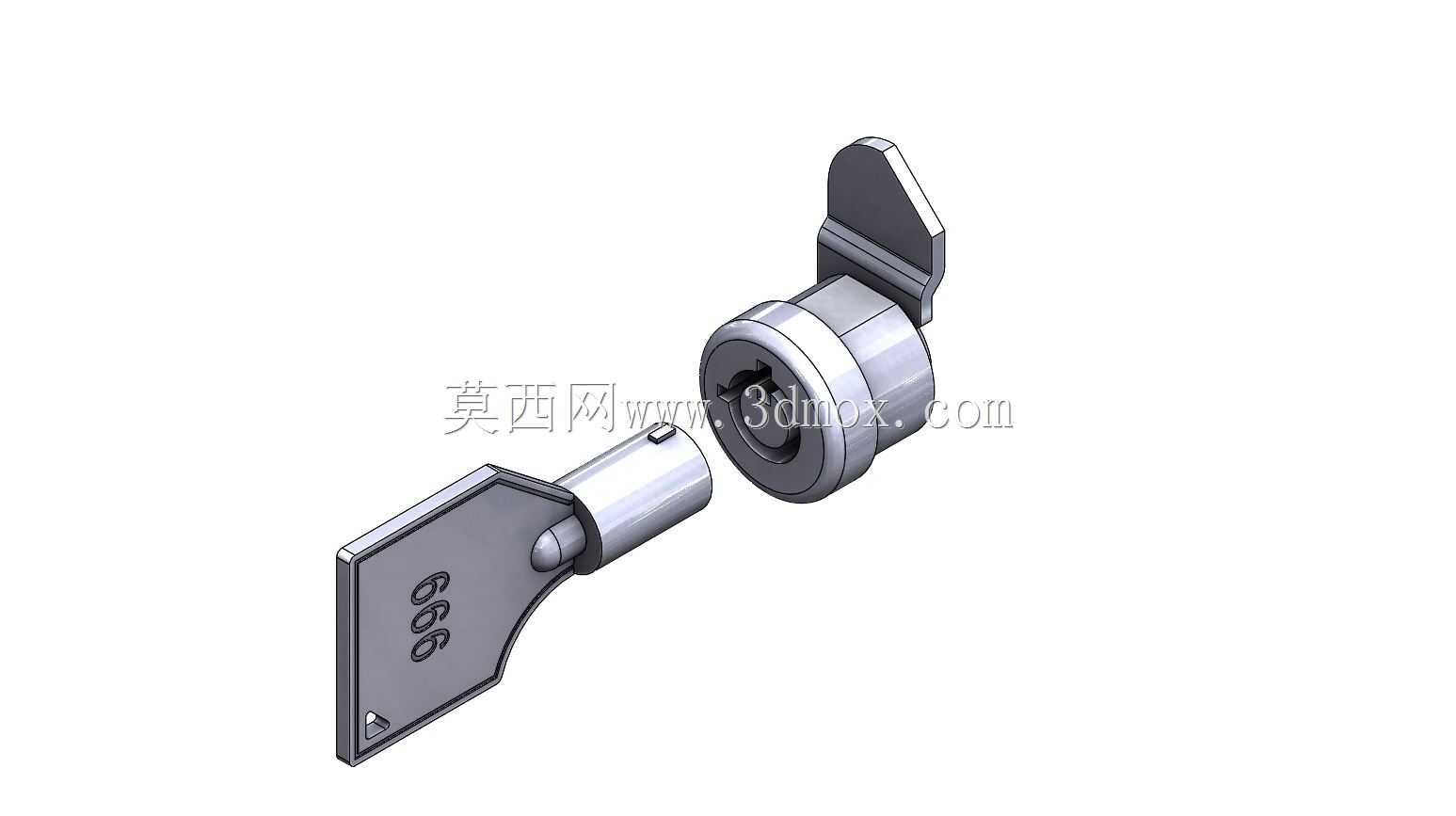

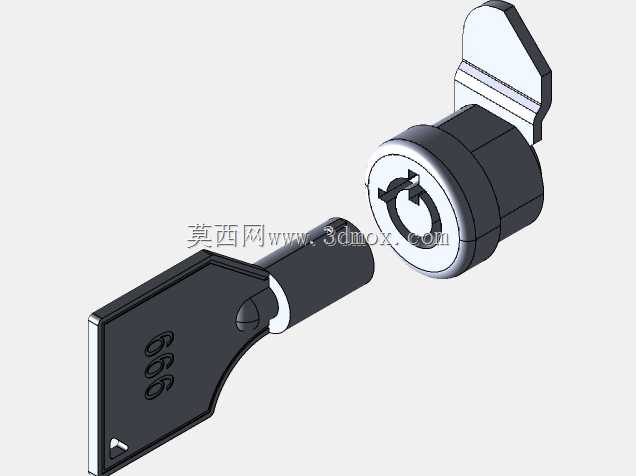

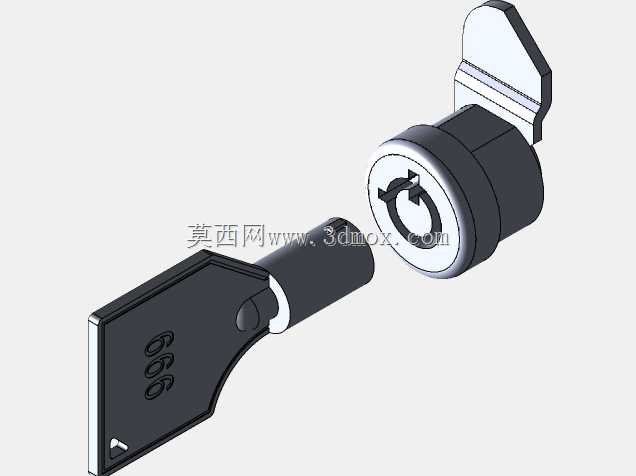

从设计思路来看，这款锁芯采用了最经典的弹子锁芯排布逻辑，锁芯主体分为外壳与内芯两个核心部分，外壳采用带外螺纹的圆柱结构，适配门板上预先开好的标准圆形安装孔，安装时从门板外侧穿入，内侧通过配套的六角薄螺母锁紧固定，不需要额外的焊接或者螺丝打孔固定，适配1-2mm厚度的冷轧钢门板、木质门板或者ABS塑料门板，通用性极强。内芯部分预留了标准的钥匙插拔槽，配套的平板钥匙插入后，弹子在弹簧作用下对齐内芯与外壳的剪切面，内芯才可带动尾部的锁舌转动，未插入匹配钥匙时，弹子卡入外壳的限位槽，内芯无法转动，实现基础的防误开、防非授权开启功能。

从安装边界来看，锁芯主体的圆柱外径适配行业通用的18mm安装孔径，尾部锁舌的回转半径控制在20mm以内，安装时只需要确认门板内侧距离柜体框架的避让空间大于锁舌回转半径即可，不需要预留过大的安装空间，对于内部走线密集的配电箱、存放小件物品的储物柜来说，不会占用过多内部储物空间，也不会干涉内部的线缆排布或者物品存放。锁舌部分采用偏心拨片结构，转动到锁止位置时，拨片伸出长度刚好扣住柜体的安装折边，扣合量控制在5-8mm，既不会因为扣合量过小导致门体受外力晃动时脱开，也不会因为扣合量过大导致解锁后拨片无法完全收回、卡滞柜体折边无法开门。

钥匙部分采用平板冲压结构，钥匙柄做了加宽的圆弧过渡处理，插拔转动时受力更均匀，不会因为用力转动出现钥匙断裂的情况，钥匙插入端做了倒角导向，即使在光线不好的设备检修场景下，也能快速对准锁孔完成插拔操作。整体结构没有多余的复杂零件，所有配合面都做了合理的公差预留，锁芯外壳与内芯的配合间隙控制在0.1mm以内，既保证转动顺畅无卡滞，也不会因为间隙过大出现晃动旷量，长期使用后也不会因为磨损出现钥匙插拔松垮、锁芯转动错位的问题。
