7英寸触摸显示屏PCB组件结构设计

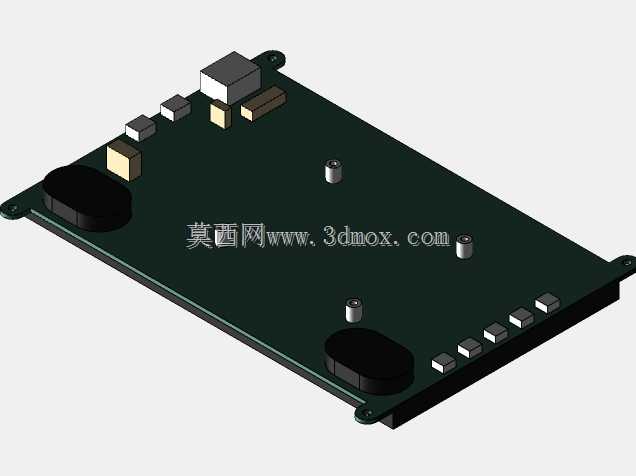

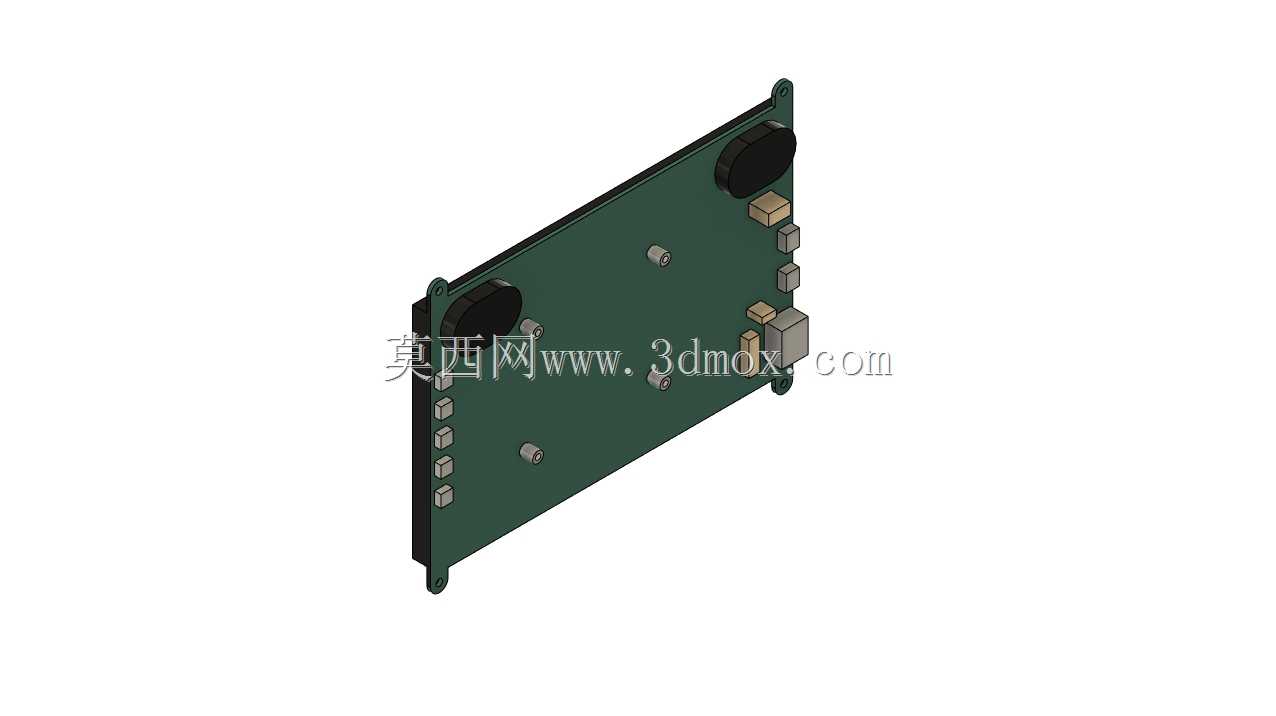

在嵌入式工控设备、小型智能终端、桌面级人机交互装置的开发过程中，触摸显示屏的结构适配一直是结构工程师需要重点考量的环节，这款7英寸触摸显示屏的板卡组件，可直接用于配套外壳结构的匹配设计，也能作为整机内部安装布局的参考基准。从实际应用场景来看，这类触控显示组件常被用于小型工业控制终端、桌面检测设备的人机交互界面、便携检测仪器的操作显示端，也可适配嵌入式安装的自助服务终端小型操作面板，在设计配套结构时，需要优先确认板卡的安装固定点位，板体边缘预留的四个安装固定柱位，是外壳结构设计时的核心定位基准，柱位的高度、孔径需要和板卡上的金属固定座完全匹配，避免装配后出现板体翘曲、触控受力不均的问题。板卡背面集成的接插件布局，直接决定了整机内部的走线空间规划，侧置的多组排针接口、电源接口以及信号传输接口，在外壳设计时需要对应开出避让槽，同时要预留足够的插拔操作空间，避免后期组装时出现接口对位偏差、线材弯折半径不足导致的信号传输故障。板体上搭载的两个圆形蜂鸣器元件，在结构设计时需要在对应外壳位置预留出声孔，出声孔的开孔区域要避开内部加强筋的排布位置，同时要考虑防尘防水的结构需求，若设备应用在多尘、潮湿的工业场景，还需要在出声孔位置加装防尘透声膜。板卡边缘的固定耳位做了圆弧过渡处理，在设计外壳安装槽时，对应的卡槽位置要匹配该圆弧轮廓，避免硬接触导致的板卡边缘基材破损，同时安装槽的深度要控制在合理范围，保证触摸屏表面和外壳面板处于同一平面，既提升整机外观的一致性，也能避免边缘积灰、触控操作时出现边角卡滞的问题。从功能特性来看，该板卡集成了触控信号处理、显示驱动、声响提示的全部电路，不需要额外搭载转接板，能有效缩减整机内部的占用空间，对于内部空间紧凑的便携设备来说，这种高集成度的板卡设计能大幅降低结构布局的难度，设计外壳时只需要考虑板卡本身的厚度尺寸，不需要额外预留转接板的安装层，能有效压缩整机的整体厚度。在做安装边界校核时，需要重点关注板卡上最高元件的突出高度，也就是侧置接插件的顶端高度，外壳内部的避让深度要大于该高度值，同时要预留0.5mm以上的安全间隙，避免组装时元件和外壳内壁发生硬挤压，导致元件虚焊、板体变形。另外板卡背面的贴片元件排布密集，在设计内部支撑筋时，要避开所有贴片元件的位置，支撑筋只能接触板卡上无元件的空白区域，防止支撑筋顶压元件导致的电路故障。这类集成式触控显示板卡的结构适配，不需要单独拆分屏幕和驱动板的安装结构，能大幅缩短结构开发的周期，对于快速迭代的小型智能设备来说，能有效降低结构设计的复杂度，提升整机装配的效率。
