雷努斯R750工业触控显示终端结构设计

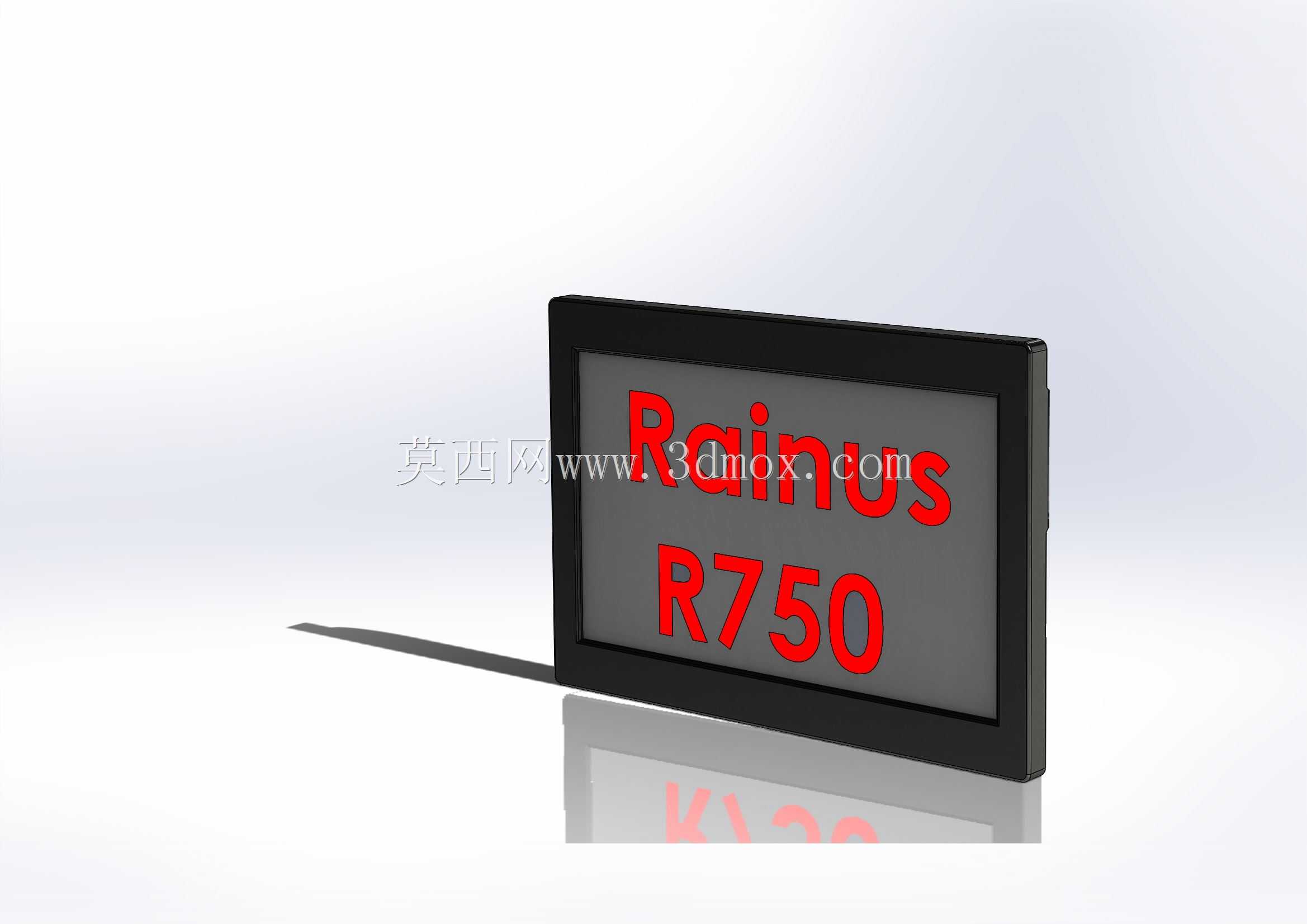

这款工业显示终端的结构设计，首先要适配车间复杂工况下的嵌入式安装需求，整机采用窄边框矩形壳体，外壳做了等壁厚的加强筋布局，在边角位置做了圆弧过渡处理，既避免安装时的锐边磕碰，也能提升壳体抗冲击能力，适配工业现场设备搬运、安装过程中的剐蹭场景。从实际应用场景来看，这类显示终端多部署在自动化生产线工位、设备控制柜面板、仓储物流分拣操作台位置，作为人机交互的核心载体，承担设备参数显示、操作指令输入、运行状态反馈的功能，日常使用中操作人员会频繁触控操作，所以前面板的触控区域做了略低于边框的下沉设计，能减少日常剐蹭对触控层的磨损，同时屏幕区域的视窗做了防眩光的结构预留，适配车间多光源照射下的可视需求，避免强光下屏幕内容看不清的问题。

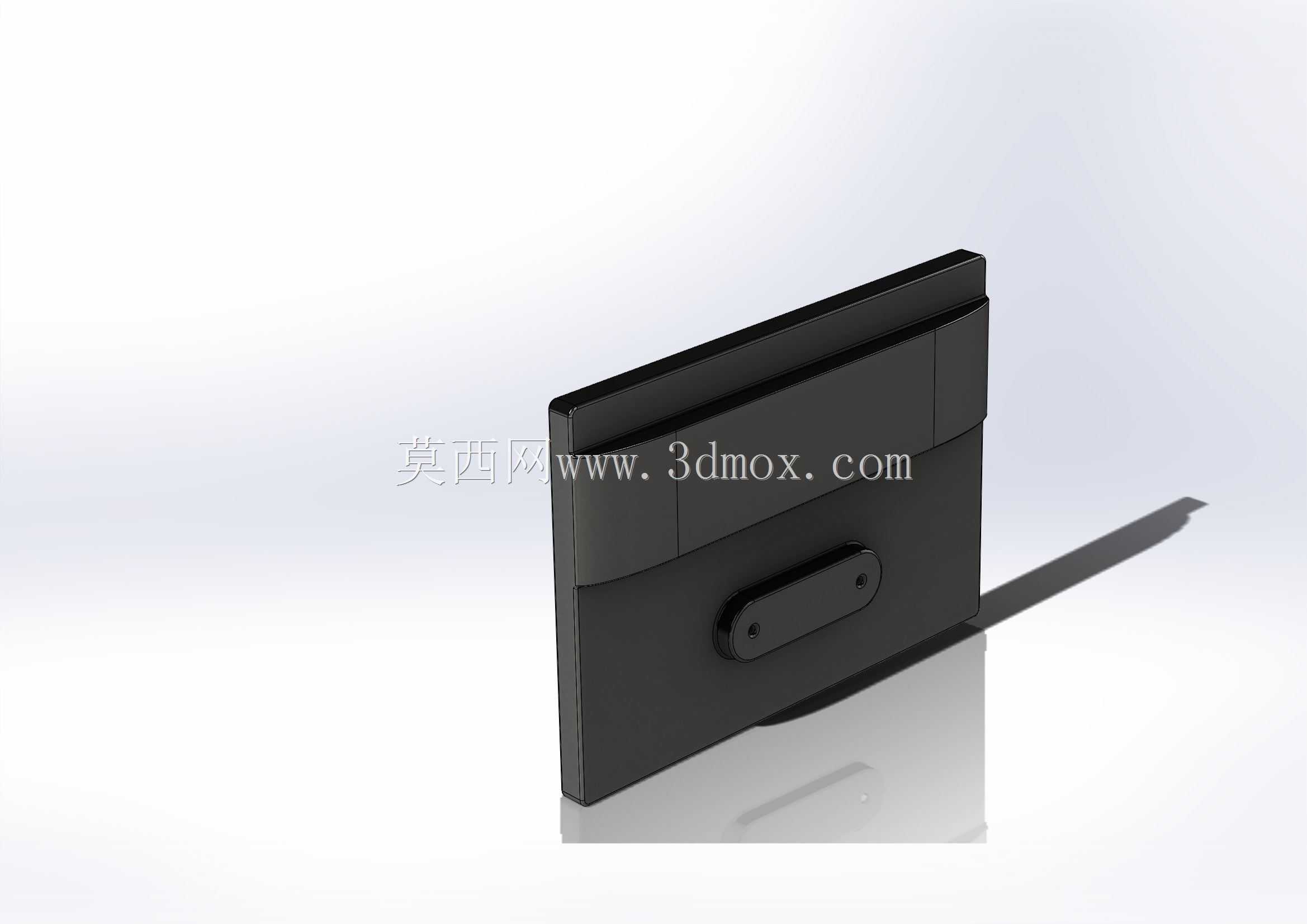

设计过程中首先考虑安装边界的适配性，壳体后侧预留了标准嵌入式安装的卡扣位，安装时只需要在控制柜面板开出对应尺寸的矩形开孔，将终端推入开孔后通过后侧的卡扣锁紧即可，不需要额外的固定支架，能大幅降低现场安装的工时成本，同时后侧的接口区域做了下沉式布局，预留了通讯接口、电源接口的安装空间，接线完成后线缆不会突出壳体后侧，能适配控制柜内狭小的布线空间，避免和柜内其他元器件产生干涉。从功能特性的结构匹配来看，整机的密封结构做了分层设计，前面板和壳体之间加装了密封胶条，安装后能达到面板侧的防尘防水要求，适配车间多粉尘、偶尔有液体飞溅的使用场景，壳体后侧的散热结构采用了被动散热的格栅布局，没有设置散热风扇，既能避免风扇运转带入粉尘到设备内部，也能减少长期运行的故障点，适配工业设备7*24小时连续运行的使用需求。

在结构细节处理上，屏幕的固定采用了四周压合的方式，没有采用正面螺丝固定，既保证了前面板的整体整洁度，也避免螺丝孔位置成为粉尘、液体进入设备内部的通道，触控层和显示层之间预留了均匀的缓冲间隙，能缓冲触控操作时的按压力度，避免长期按压导致显示层出现光斑、损坏的问题。整机的外形比例适配常规控制柜的面板布局，宽度和高度的比例符合操作人员站立操作时的最佳可视角度范围，安装后屏幕中心高度刚好对应正常站立时的视线水平位置，不需要操作人员刻意低头或者抬头查看内容，能降低长期操作的视觉疲劳。壳体的壁厚选择兼顾了结构强度和整机重量，不会因为壁厚过薄导致安装后出现壳体变形，也不会因为壁厚过大增加整机重量，给安装面板带来额外的负载，同时壳体材质的选型预留了阻燃属性的适配空间，满足工业电控设备的防火安全要求。
