笔记本内置2715小型扬声器结构设计

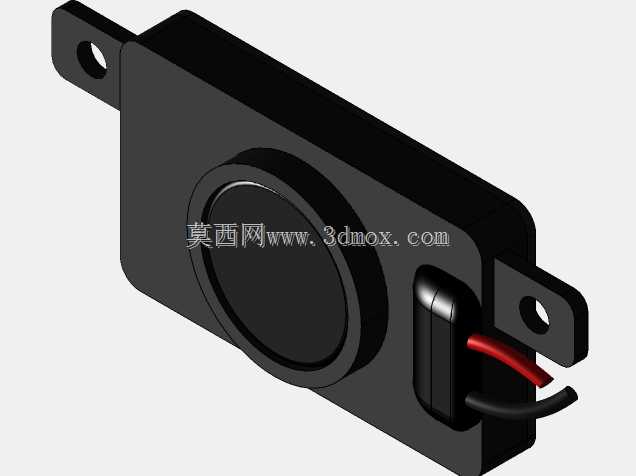

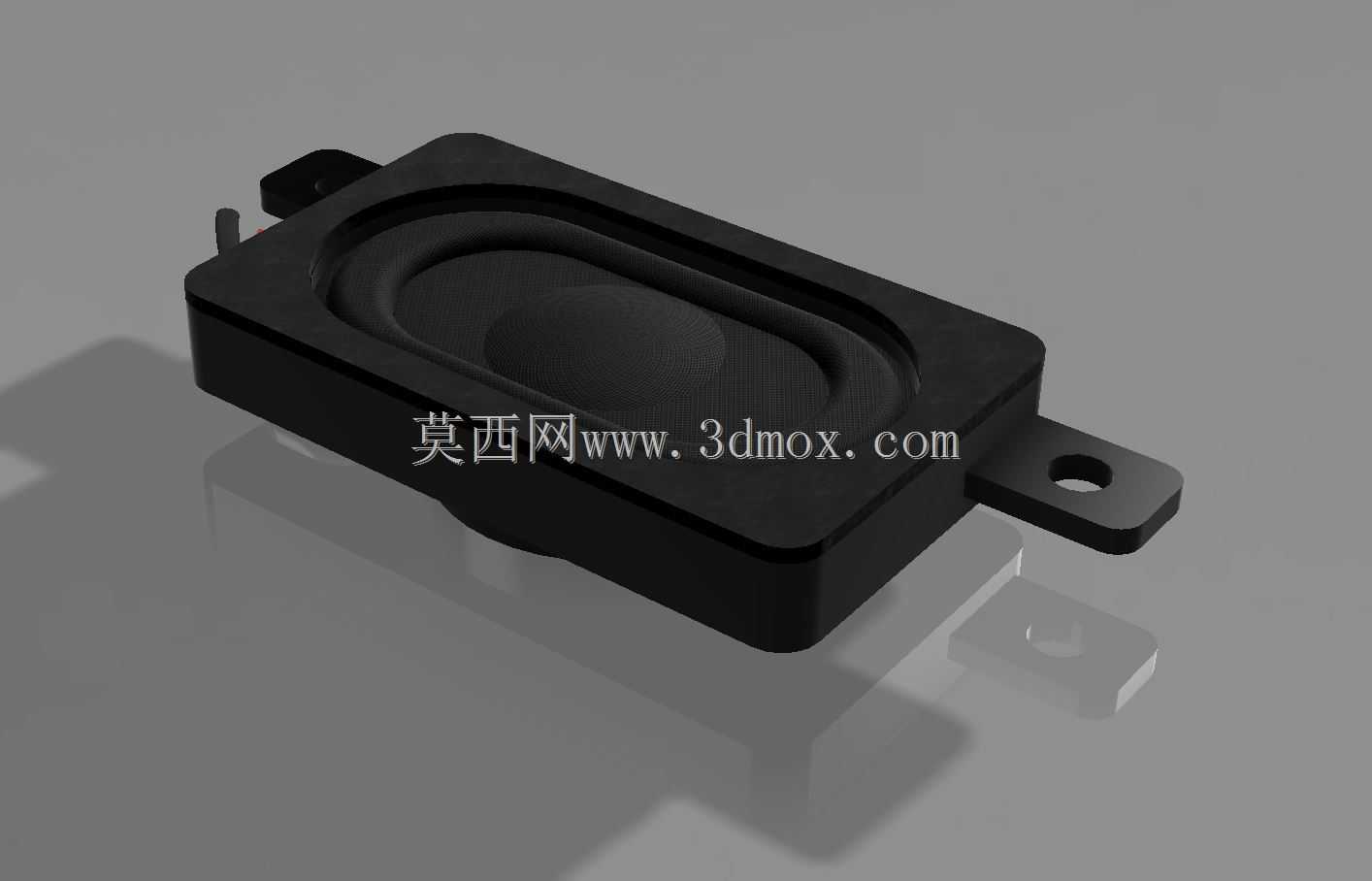

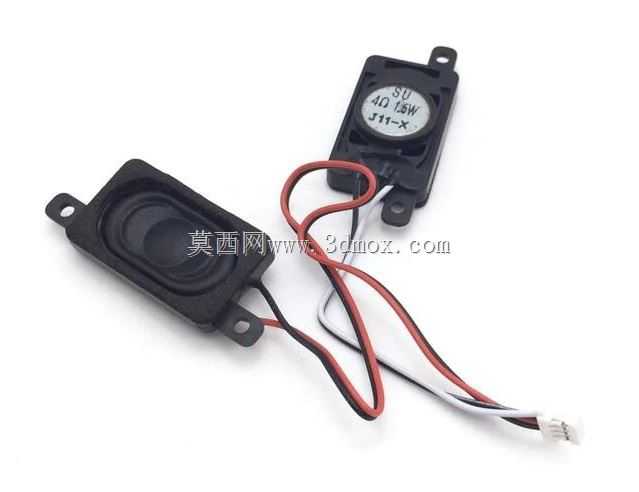

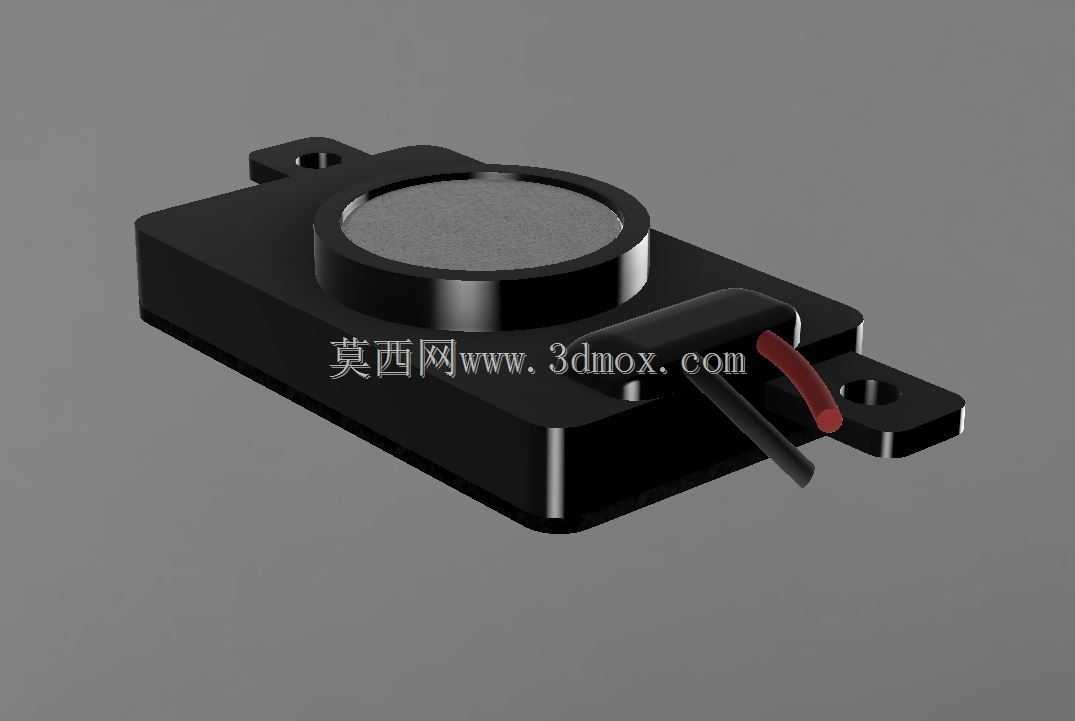

这款小型扬声器主要面向便携电子设备内置音频输出场景设计，常见于轻薄型笔记本、便携工控终端、小型一体机这类对安装空间有严苛限制的设备中，承担系统音效输出、语音提示播放、音频内容外放的实际功能，区别于大尺寸桌面音箱单元，这类小尺寸扬声器需要在有限的腔体空间内平衡频响表现与安装适配性。从实际安装边界来看，该扬声器标称型号为2715，实际安装轮廓尺寸为27mm×16mm，厚度控制在4mm级别，单元阻抗为4欧姆，额定功率1.5W，外壳自带两个带安装孔的固定耳，安装孔位间距适配常规笔记本内部壳体的螺柱定位，不需要额外设计复杂的固定支架，直接通过螺丝或者双面胶即可完成固定，出线端采用标准1.25mm间距的白色端子接插件，和主板端的插座直接对插即可完成电气连接，不需要额外焊接，适配量产组装的工序要求。设计过程中首先考虑的是安装空间的适配性，外壳采用耐高温的ABS工程塑料注塑成型，振膜采用复合纸质材料搭配橡胶折环，在小功率驱动下可以实现中频段音频的清晰还原，能够满足日常系统提示音、语音通话、普通视频音频的播放需求，双出线的红黑导线分别对应正负极，线长预留了足够的装配冗余，不会因为设备内部走线弯折导致线芯断裂。这类小尺寸扬声器在结构设计时需要重点规避的问题是共振干扰，因此外壳的固定耳位置做了局部加厚处理，安装后和设备壳体之间可以预留0.2mm左右的缓冲间隙，避免大音量下单元振动和壳体碰撞产生杂音。从建模角度来看，该模型完整还原了扬声器的外壳轮廓、振膜结构、固定耳安装孔位、出线走向以及末端接插件的外形尺寸，结构工程师在做便携设备内部堆叠设计时，可以直接调用该模型进行空间干涉检查，提前确认扬声器和主板、电池、壳体之间的安全间隙，不需要反复测绘实物尺寸，能够有效缩短结构选型和堆叠验证的周期。同时模型也还原了单元背部的磁钢轮廓，在做散热风道设计时，可以提前规避磁钢对风道的遮挡，保证设备内部散热气流的顺畅。
