红黄色贴片发光二极管三维结构模型

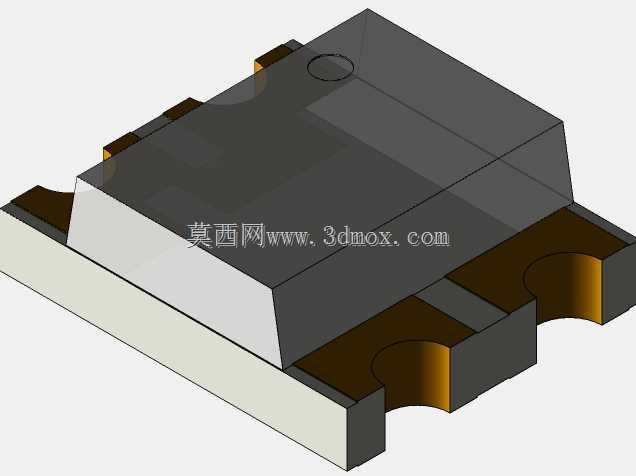

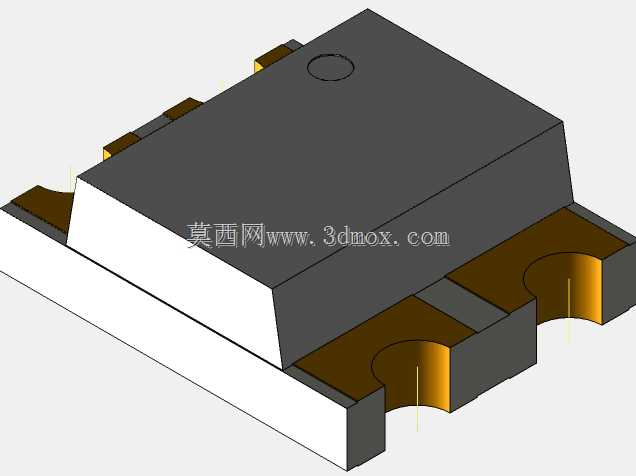

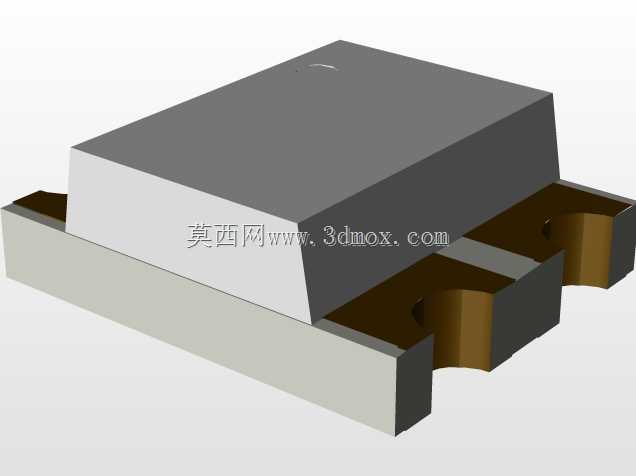

在消费电子、工业控制板卡、小型指示终端的PCB布局设计环节，贴片式发光二极管是最常用的板载状态指示元件，本次呈现的双色贴片LED结构，可同时实现红色、黄色两种光色的状态输出，适配单器件双状态指示的紧凑布局需求，能有效减少板上元件占位数量，缩小终端产品的PCB布板面积。从实际选型适配角度看，该器件的外形尺寸严格控制在长3.2mm、宽2.7mm、高1.1mm的边界范围内，焊盘布局采用两侧对称的翼形引脚设计，引脚的圆弧缺口结构是为了匹配回流焊过程中的焊锡爬升曲面，避免焊接时出现连锡、虚焊的工艺问题，同时器件本体的高度控制在1.1mm，完全适配超薄类电子产品的壳体内部空间余量，不会出现元件顶壳的装配干涉问题。设计建模过程中，首先还原了器件的分层结构：最底层是耐高温的绝缘基座，承担引脚固定与本体支撑的作用，基座上嵌入的金属引脚既承担电气连接功能，也作为焊接时的定位基准，中间层是半导体发光芯片与键合引线的封装区域，外层采用半透明的环氧树脂封装体，既起到保护内部芯片与引线的作用，也通过封装体的曲面结构实现光线的均匀散射，避免出光出现明显的亮斑。在实际工程应用中，这类双色贴片LED常被用于电源状态指示、故障告警提示、信号通路状态显示等场景，比如小型工控模块上，红色常亮代表设备故障、黄色闪烁代表待机预热，单颗器件即可覆盖两种状态提示，无需布置两颗独立的单色LED，能进一步压缩面板指示区域的占用空间。建模时特意还原了封装体顶部的圆形定位标记，该标记是SMT贴装过程中的视觉识别基准，贴片机通过识别该标记确定器件的贴装角度与坐标，避免出现贴装反向的问题，同时引脚的伸出长度、焊盘的接触面积都严格按照行业通用的SMD封装规范制作，可直接导入PCB设计软件作为封装匹配的参考，也可用于电子产品装配演示的三维可视化场景，帮助结构设计人员提前核对器件与周边壳体、相邻元件的安全间隙，避免在试产阶段出现装配干涉、焊接不良等问题。
