双天线家用宽带调制解调器结构设计

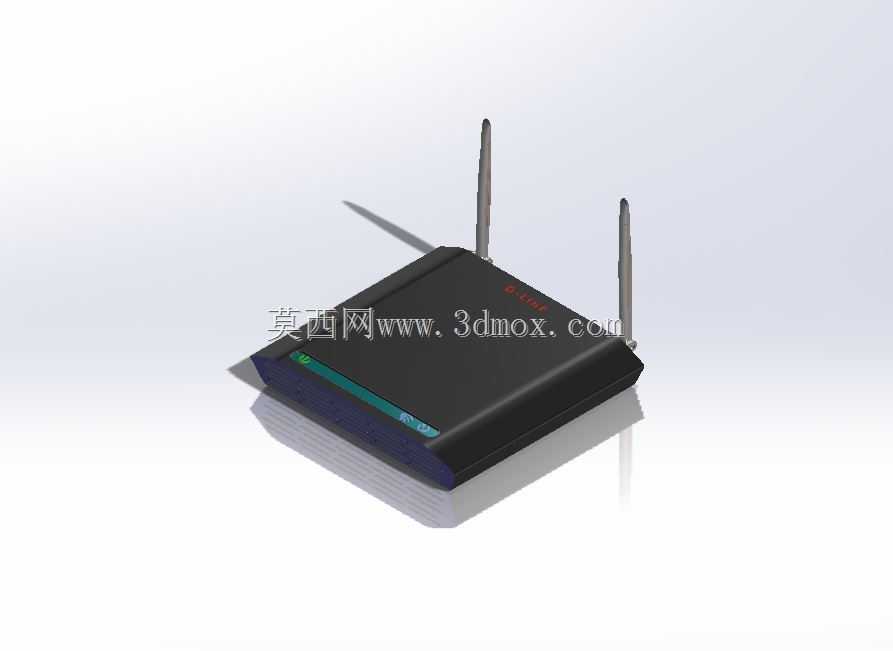

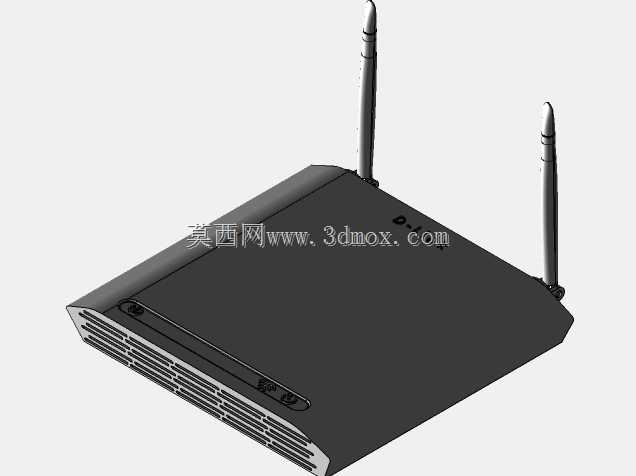

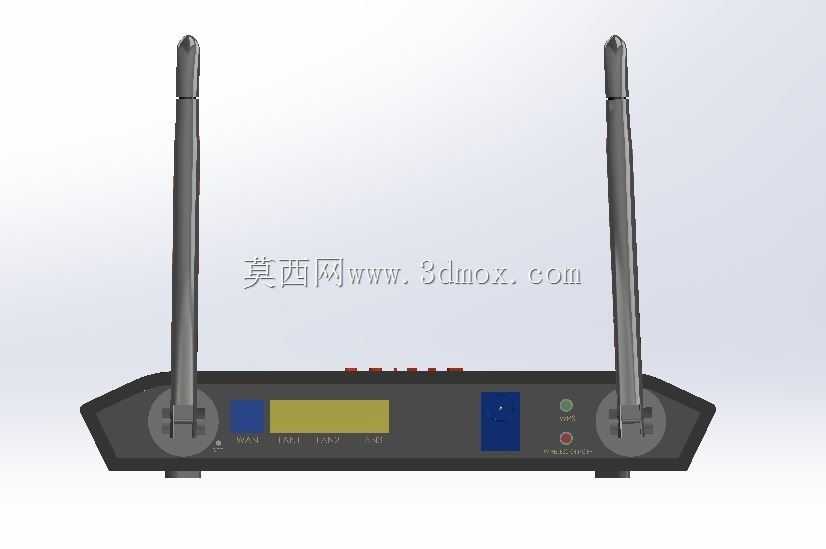

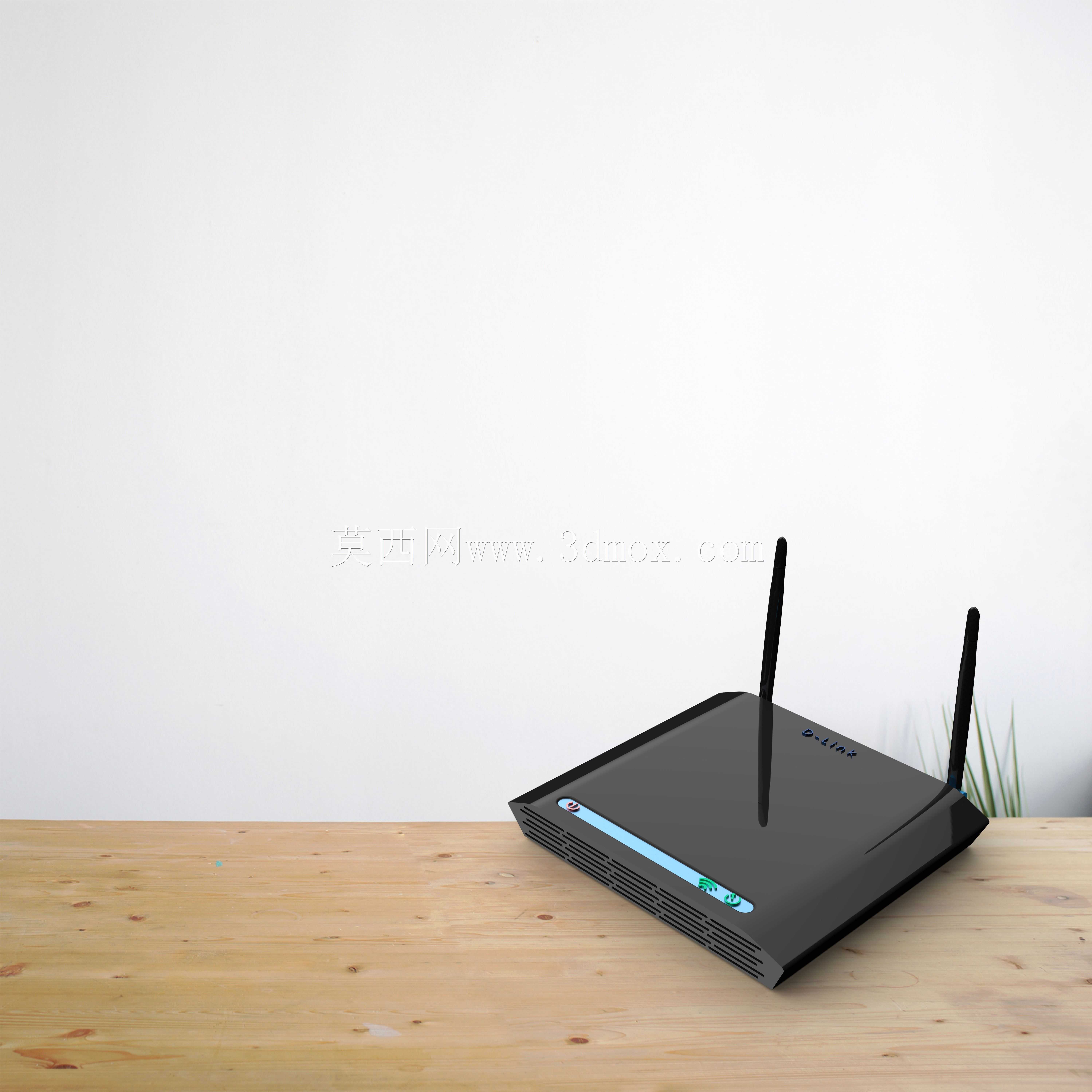

日常家庭及小型办公场景中，这类双天线调制解调器是承载有线宽带信号转换、无线信号覆盖的核心终端设备，承担着将光纤或电话线传输的载波信号转换为终端可识别的以太网信号、WiFi无线信号的核心功能，直接决定了局域网络的传输稳定性与覆盖范围。从结构设计层面来看，整机采用卧式薄型长方体布局，上壳做了微弧收边处理，既能够降低平放时的视觉厚重感，也能减少边角磕碰带来的结构损伤，底部预留的整圈散热格栅，配合内部PCB板与壳体之间的支撑间隙，可在设备长时间满负载运行时形成自然对流散热通道，避免芯片过热导致的信号断连、速率下降问题。外置的两根全向天线采用铰接式连接结构，可根据实际摆放环境在0-90度范围内自由调整俯仰角度，也可沿铰接轴做水平方向的角度旋转，适配不同户型的信号覆盖需求，天线根部做了加厚的应力释放结构，避免多次调整角度后出现连接部位断裂、内部馈线磨损的问题。前面板区域预留了长条状状态指示灯带，可直观展示电源状态、WAN口连接状态、无线信号工作状态、LAN口数据传输状态，指示灯采用柔光扩散材质，避免夜间使用时光线过强造成光污染，同时也能保证不同角度下都能清晰识别设备运行状态。背部接口区域按照使用频率做了分区排布，电源接口、复位按键设置在最侧边，WAN口与四个LAN口集中排布在中部区域，接口之间预留了足够的插拔间隙，即使使用体积较大的水晶头也不会出现相邻接口干涉的问题，接口周边做了加厚的支撑筋，可承受多次插拔带来的冲击力，避免接口松脱导致的接触不良。整机尺寸控制在适合桌面摆放的区间，底部四个角设置了防滑橡胶脚垫，既可以垫高机身保证底部进风空间，也能增大与桌面的摩擦力，避免线材拖拽时设备移位。设计过程中优先考虑了量产装配的便利性，上下壳采用卡扣加少量螺丝的固定方式，内部PCB板通过定位柱与下壳精准定位，无需额外做复杂的固定结构，天线与主板的馈线接口预留了足够的装配余量，可降低生产线装配时的操作难度，同时也方便后期售后拆机维护。外壳材质选用常规的阻燃ABS材质，表面做细磨砂处理，既不容易残留指纹污渍，也能达到电子设备所需的阻燃等级要求，满足日常使用的安全规范。
