NFC非接触式智能读卡设备结构设计

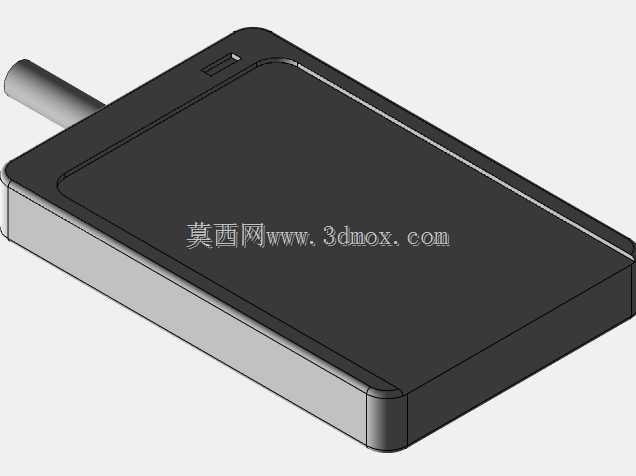

日常做智能终端配套结构设计时，这类非接触读卡设备的适配需求覆盖了非常多线下场景，从园区门禁身份核验、公交卡充值网点的读写终端，到零售门店的会员NFC核销、校园一卡通的自助服务终端，再到工业产线的工位身份权限识别，都能见到同形态设备的应用。做这款设备的结构设计时，首先要考虑的是日常高频使用的抗造属性，外壳采用圆角矩形的一体化注塑成型方案，边缘做R3.5的圆弧过渡，既避免日常搬运、插拔线材时的锐角磕碰，也能减少注塑件的应力集中问题，降低长期使用后的外壳开裂概率。设备正面的NFC标识区域做了环形丝印定位，刚好对应内部射频天线的最优识别范围，用户持卡时能快速找准识别区域，减少读卡失败的重复操作，天线布局时特意将识别中心距离外壳表面控制在8mm以内，保证符合ISO14443协议的卡片在0-5cm的距离内就能稳定完成读写，不会出现识别断连的问题。设备顶部预留的USB通讯接口做了内凹式的限位结构，线材插入后能和外壳表面齐平，既避免日常拖拽线材时接口受力松脱，也能减少灰尘从接口缝隙进入设备内部的概率，接口旁的状态指示灯做了半透明的柔光处理，读卡时的闪烁提示不会过于刺眼，在光线复杂的商用场景下也能清晰识别设备工作状态。设备整体厚度控制在12mm，长宽尺寸为98mm*65mm，底部预留了3mm厚的防滑胶垫安装位，既可以直接平放于桌面使用，也能通过背部的挂孔固定在墙面或者闸机面板上，安装时不需要额外定制转接支架，适配常规的86型面板安装孔位。内部结构做了上下壳的卡扣加螺丝双重固定，电路板固定柱的高度做了统一公差管控，保证射频板和外壳内表面的间距一致，避免组装偏差导致的读卡性能波动，走线槽预留了足够的线材弯曲空间，USB线材的出线位置做了橡胶护线套，反复弯折线材也不会出现内线断裂的问题。做这类消费级智能识别设备的结构设计，不需要追求过于复杂的外形，核心是在控制成本的前提下，保证长期高频使用的可靠性，同时兼顾不同安装场景的适配性，让设备既能在桌面办公场景稳定使用，也能适配嵌入式的闸机、自助终端安装需求，结构设计上的每一处细节，最终都是为了降低实际使用中的故障概率，提升用户操作的流畅度。
