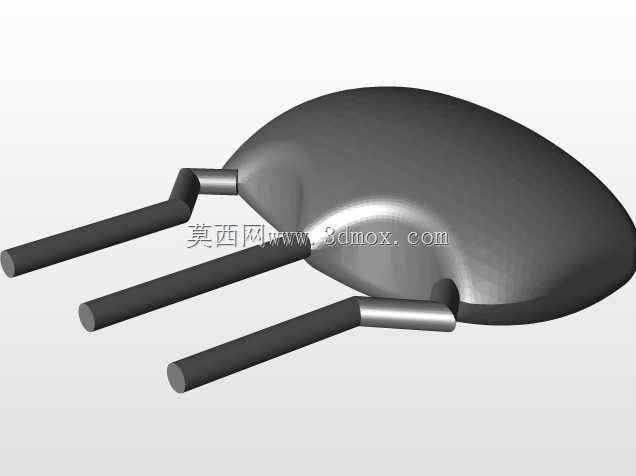

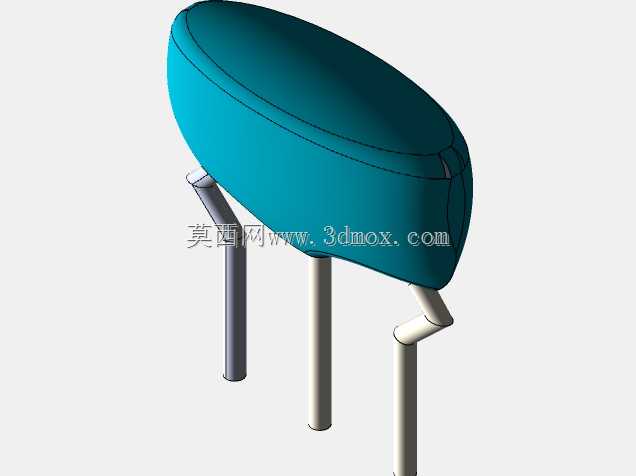

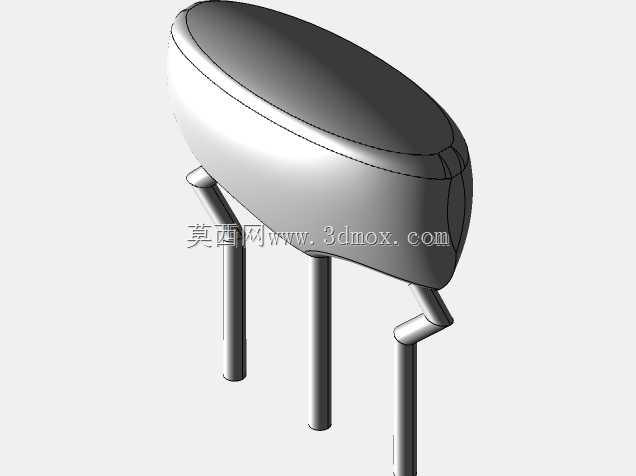

在消费电子、工业控制、通讯终端的电路板设计场景中,陶瓷谐振器是提供稳定时钟基准的核心无源器件,这款直插式陶瓷谐振器的三维结构,完整还原了量产器件的真实装配形态,可直接用于PCB布局干涉检查、整机结构堆叠验证环节。从结构设计逻辑来看,该器件采用椭圆扁状陶瓷基体作为核心谐振腔体,内部封装压电陶瓷振子,外部通过三根金属引脚完成与电路板的电气连接与机械固定,其中两根引脚为信号传输通路,第三根引脚为接地屏蔽端,可有效降低外界电磁干扰对谐振频率稳定性的影响,这一引脚布局适配常规双列直插焊盘间距,能兼容多数通用波峰焊、手工焊的工艺要求。设计过程中优先考虑了量产装配的公差适配,陶瓷基体的外壳弧度做了脱模斜度处理,避免陶瓷烧结成型后出现脱模卡滞、边角崩缺的问题,金属引脚与陶瓷基体的衔接位置做了阶梯式封接结构,既保证引脚的抗弯折强度,也能避免焊接过程中焊锡沿引脚缝隙渗入腔体内部,造成谐振频率偏移。从安装边界来看,三根引脚的伸出长度、引脚直径均匹配常规PCB板厚的插装深度要求,陶瓷基体的整体高度控制在常规板载元件的限高范围内,不会与上层外壳、屏蔽罩产生结构干涉,引脚末端做了轻微的预弯折定位设计,插装时可临时卡在PCB焊盘孔内,无需额外治具固定即可完成过炉焊接,大幅提升产线装配效率。在实际选型应用中,该结构模型可帮助结构工程师提前确认元件周边的预留空间,避免在高密度布线的电路板上出现元件碰撞、装配间隙不足的问题,同时也能为自动化插件设备的吸嘴、夹爪设计提供精准的外形尺寸参考,确保插件过程中不会夹伤陶瓷基体、不会出现引脚对位偏移的情况。陶瓷基体的表面弧度设计也兼顾了量产时的标识印刷需求,平整的顶面区域可丝印型号、频率参数,不会因为弧度过大导致印刷字符模糊、脱落,引脚的材质选用可焊性良好的镀锡铜包钢线,既保证足够的机械强度,也能在长期使用中避免引脚氧化导致的焊接不良问题。
- 上一篇:BQ爱迪生3迷你平板外观结构设计
- 下一篇:EA DOGM128液晶显示模组结构设计
- 全部评论(0)
- 模板大小: 1.29 MB
- 售价:5金币
- 下载次数: 24
- 系统要求: STEP / IGES,SOLIDWORKS,STL
- 软件分类: 通用机械零部件
