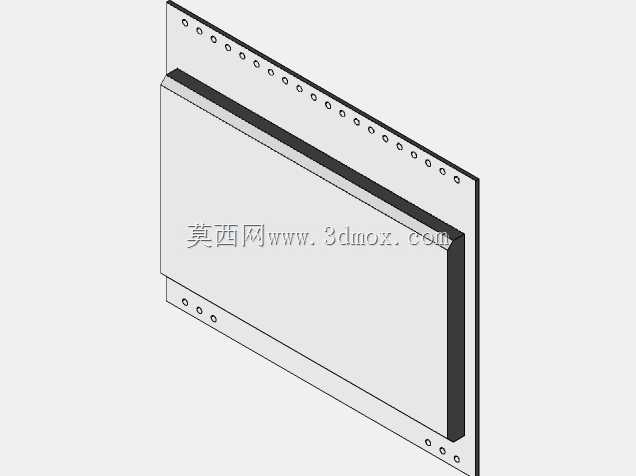

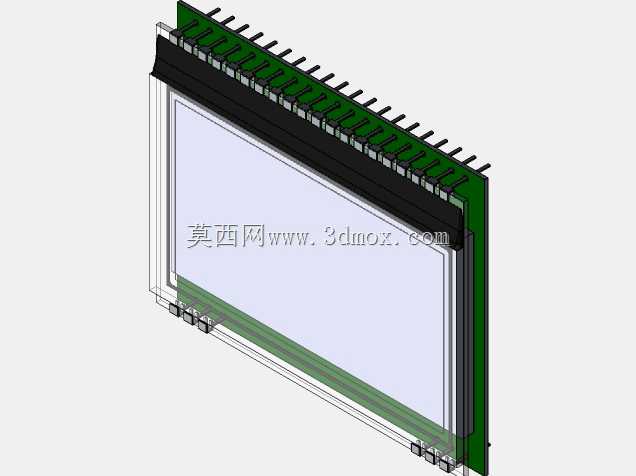

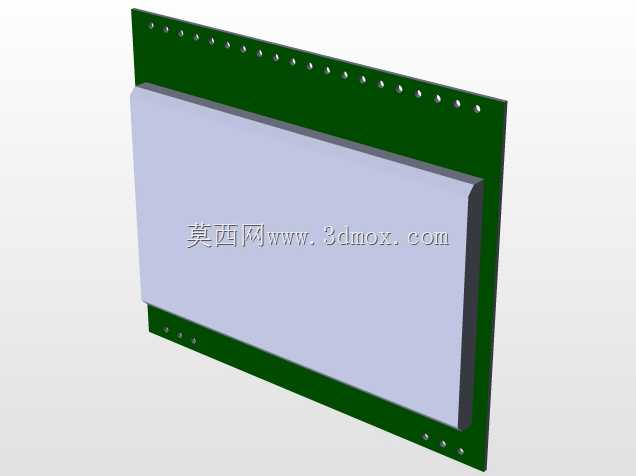

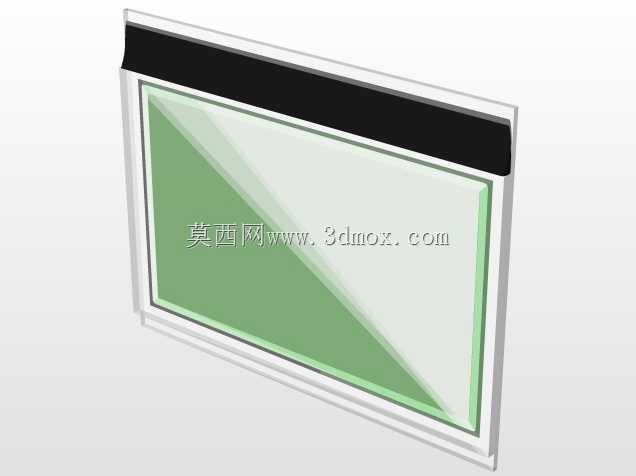

EA DOGM128液晶显示模组结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:250974
  • EA DOGM128液晶显示模组结构设计
  • EA DOGM128液晶显示模组结构设计
  • EA DOGM128液晶显示模组结构设计
  • EA DOGM128液晶显示模组结构设计
  • EA DOGM128液晶显示模组结构设计

这款显示模组的结构设计完全围绕工业嵌入式场景的板载安装需求展开,日常在手持检测仪器、小型工业控制终端、低功耗传感采集节点这类设备里,常能见到同规格产品的应用,核心作用是在有限的设备面板空间内,提供稳定的字符、图形点阵显示输出,满足设备运行参数、状态提示、简单交互菜单的呈现需求。从结构边界来看,模组整体采用窄边框封装设计,显示区域占据了正面绝大多数面积,外围的封装边框仅预留足够的结构强度余量与密封贴合宽度,不会额外占用PCB板上的宝贵安装空间,适配紧凑化的设备内部布局需求。引脚部分采用单侧直插排针设计,排针引脚间距遵循标准2.54mm工业接插件规格,引脚长度经过精确核算,既能保证波峰焊时焊锡充分浸润引脚形成可靠焊点,又不会因为引脚过长在焊接后突出PCB背面过多,干扰板层下方的走线或者其他元器件布局。设计过程中,首先考虑的是PCB与液晶面板的贴合可靠性,液晶面板通过导电胶条与背部的驱动PCB实现电气连接,外围的塑料固定框架同时承担两个作用:一是给导电胶条提供恒定的压紧力,避免设备在振动工况下出现胶条移位、接触不良导致的显示缺划问题;二是为液晶面板提供侧向的防护支撑,降低装配、运输过程中边角受外力挤压造成面板碎裂的风险。背部的PCB板除了搭载液晶驱动芯片与外围阻容元件,还在排针对侧的位置预留了两个小型定位凸点,装配时可以先将凸点卡入主控PCB对应的定位孔内,完成预固定后再进行焊接,能有效避免焊接过程中模组偏移导致的引脚虚焊、排针歪斜问题。模组的整体厚度控制也经过多轮优化,从面板正面到PCB背面的总厚度适配多数嵌入式设备的面板安装间隙,面板正面与设备外壳的显示窗口之间,可以根据防护需求加装薄型透明防护片,不会出现装配干涉。在实际选型适配时,结构工程师只需要在主控PCB上对应位置绘制排针对应的焊盘封装、预留匹配的矩形安装避让区,同时在设备外壳上开出对应尺寸的显示窗口,即可完成该模组的结构适配,不需要额外设计复杂的固定支架,能有效缩短小型工控类产品的结构开发周期。针对工业场景常见的温湿度变化工况,模组的封装结构预留了微小的透气间隙,避免高低温循环时内部出现凝露影响显示效果,同时框架与PCB的结合处采用卡扣加局部点胶的固定方式,兼顾装配效率与长期使用的结构稳定性。
