带圆弧槽异形安装支座结构练习件

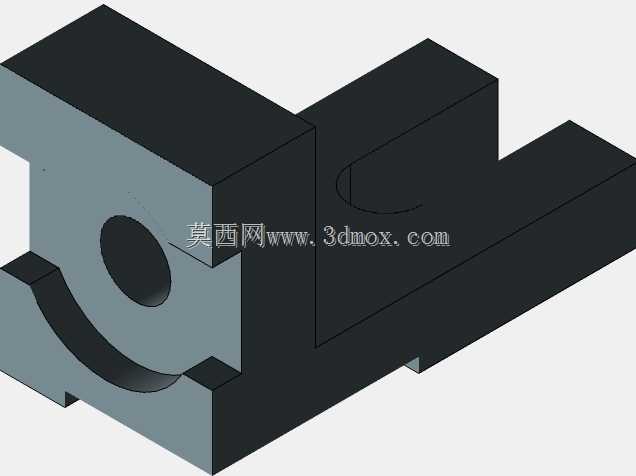

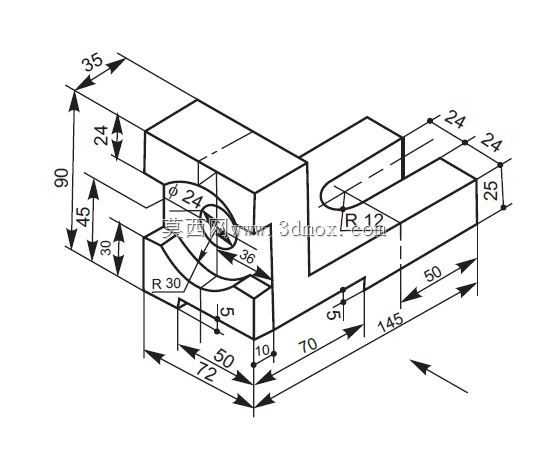

该零件属于典型的机加工类安装支座构件，在非标自动化设备、小型工装夹具的机架搭建场景中应用广泛，主要承担相邻功能组件的定位支撑、导向衔接作用，可作为滑块导向座、小型执行元件的安装基座使用，适配轻载工况下的工位定位需求。从结构设计逻辑来看，整体采用块式基体布局，总长度方向尺寸为145，总宽度方向尺寸为90，最高处高度为45，安装边界规整，可直接通过基体底部的平面贴合设备安装面完成固定，无需额外设计转接底座。基体左侧设计R30的外圆弧过渡，同时在对应位置开设直径24的通孔，孔位中心距离底面高度为30，该孔可作为转轴穿装孔或者油路通孔使用，孔边预留3mm的退刀槽结构，适配铣削、镗削加工的工艺需求，避免加工时出现撞刀问题。基体右侧设计R12的内圆弧缺口，缺口距离侧边的定位尺寸为24，该结构可用于避让相邻组件的圆柱面轮廓，减少装配时的干涉风险，右侧基体高度为25，顶面可直接安装小型传感器或者行程开关类元件。零件上表面设计两处深度为5的凹槽，凹槽的定位尺寸分别从侧边标注10、70、50，凹槽可作为定位键的安装槽，或者用于容纳走线、积存少量润滑脂，避免装配时出现杂物卡滞。零件的棱边处均标注了明确的定位尺寸，包括左侧凸台的宽度35、凸台高度24，底部安装边的尺寸72、50，所有尺寸标注均从加工基准面出发，符合机械加工的尺寸标注规范，建模时可直接以底面为第一基准，左侧面为第二基准，依次完成拉伸、切除、圆角等特征的搭建，特征顺序清晰，无冗余结构，可作为三维建模入门阶段的特征练习案例，帮助从业者掌握拉伸切除、圆角、孔特征的组合使用方法，同时理解机加工零件的尺寸基准选择逻辑，避免建模时出现特征顺序混乱、尺寸链不闭合的问题。在实际选型使用时，可根据承载需求调整基体的壁厚尺寸，或者在安装孔位处增加沉头结构，适配不同规格的紧固件安装，该结构的刚性表现较好，在轻载往复运动的工位中可长期保持定位精度，不易出现形变问题。
