CPU散热离心式风扇叶轮结构设计

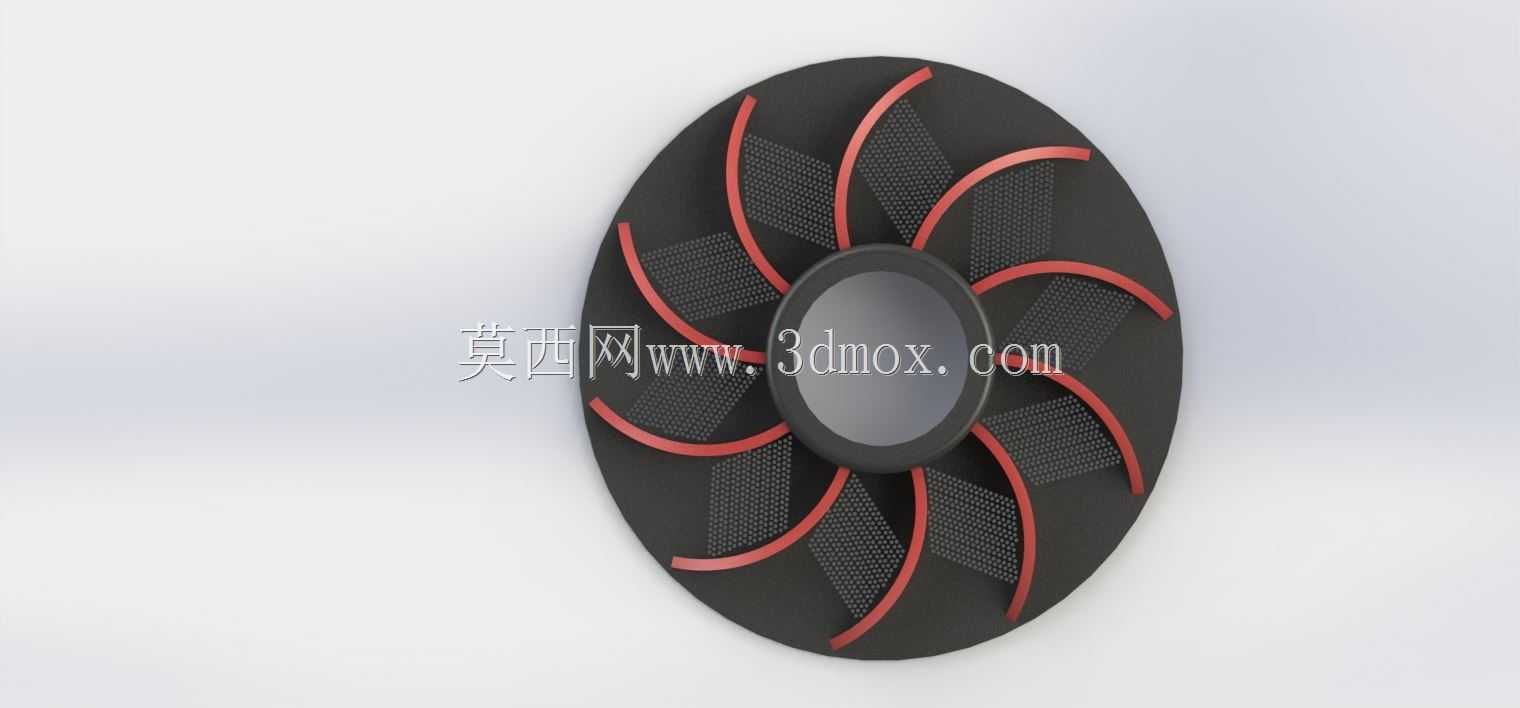

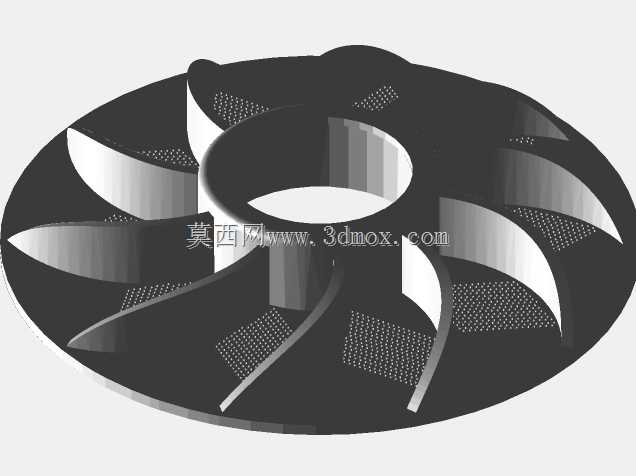

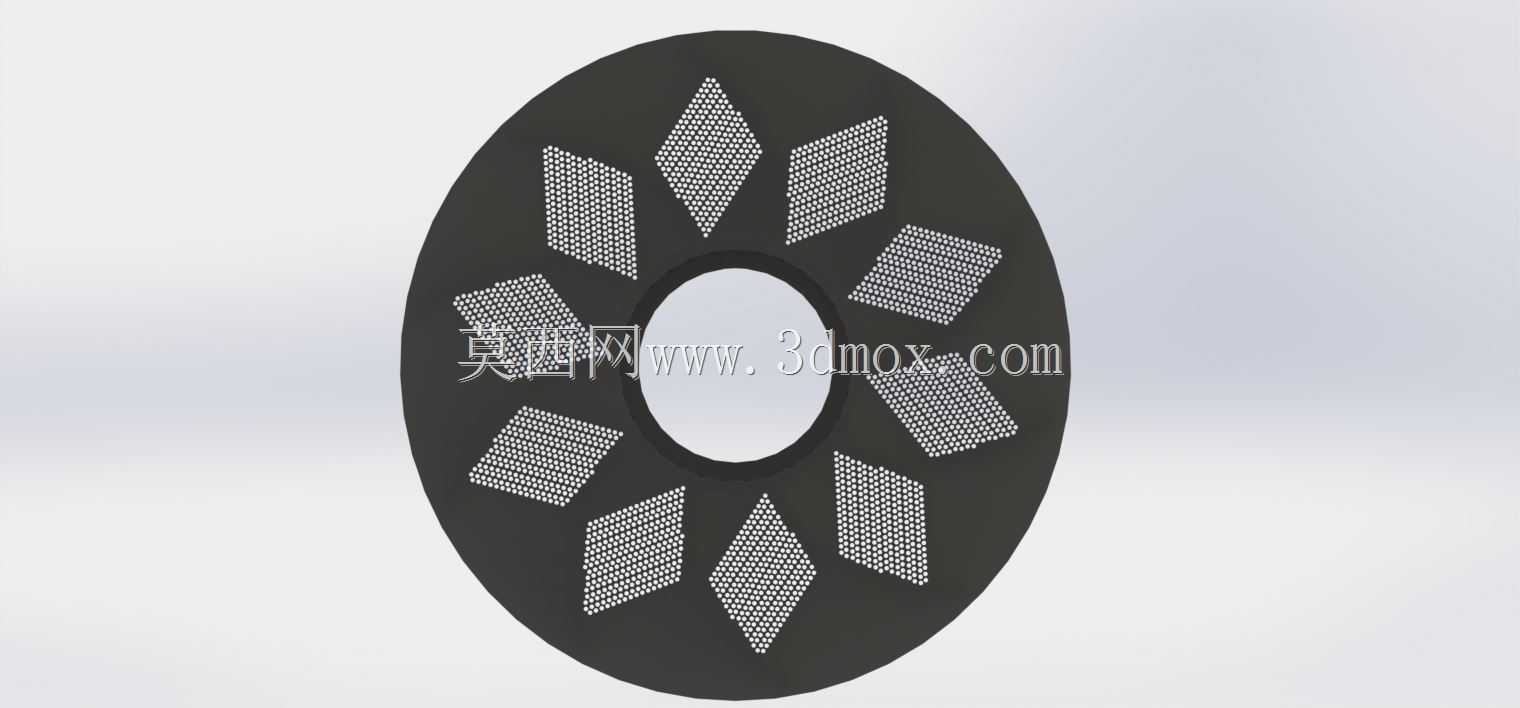

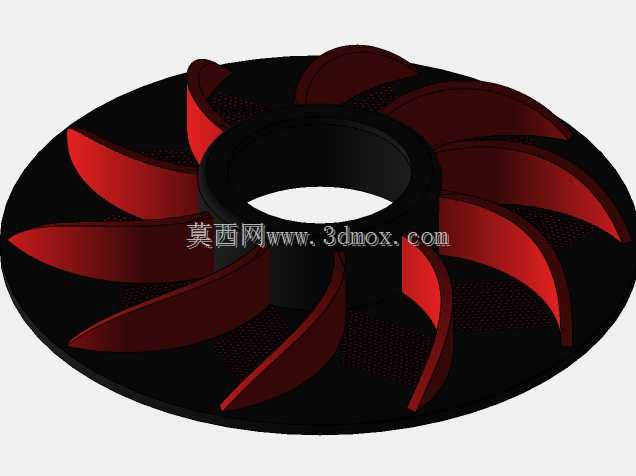

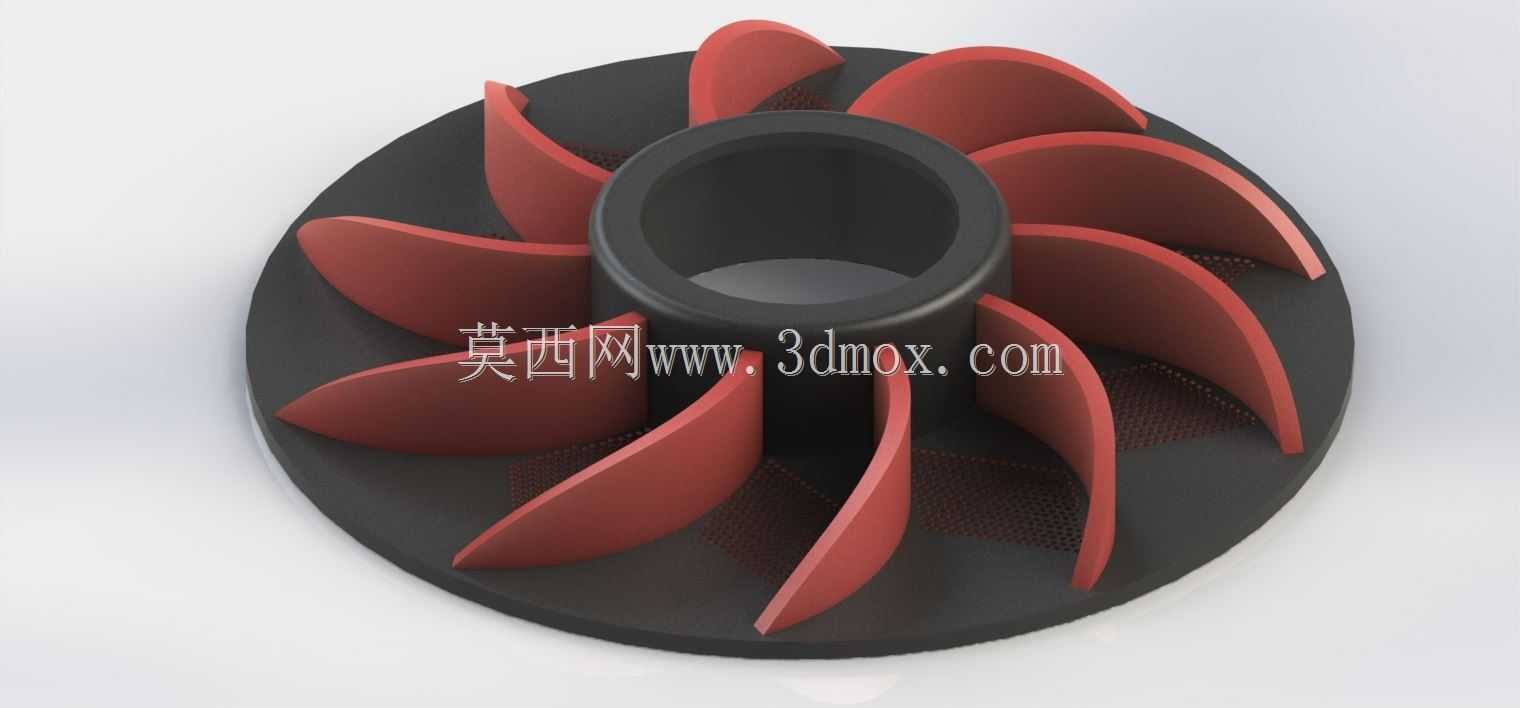

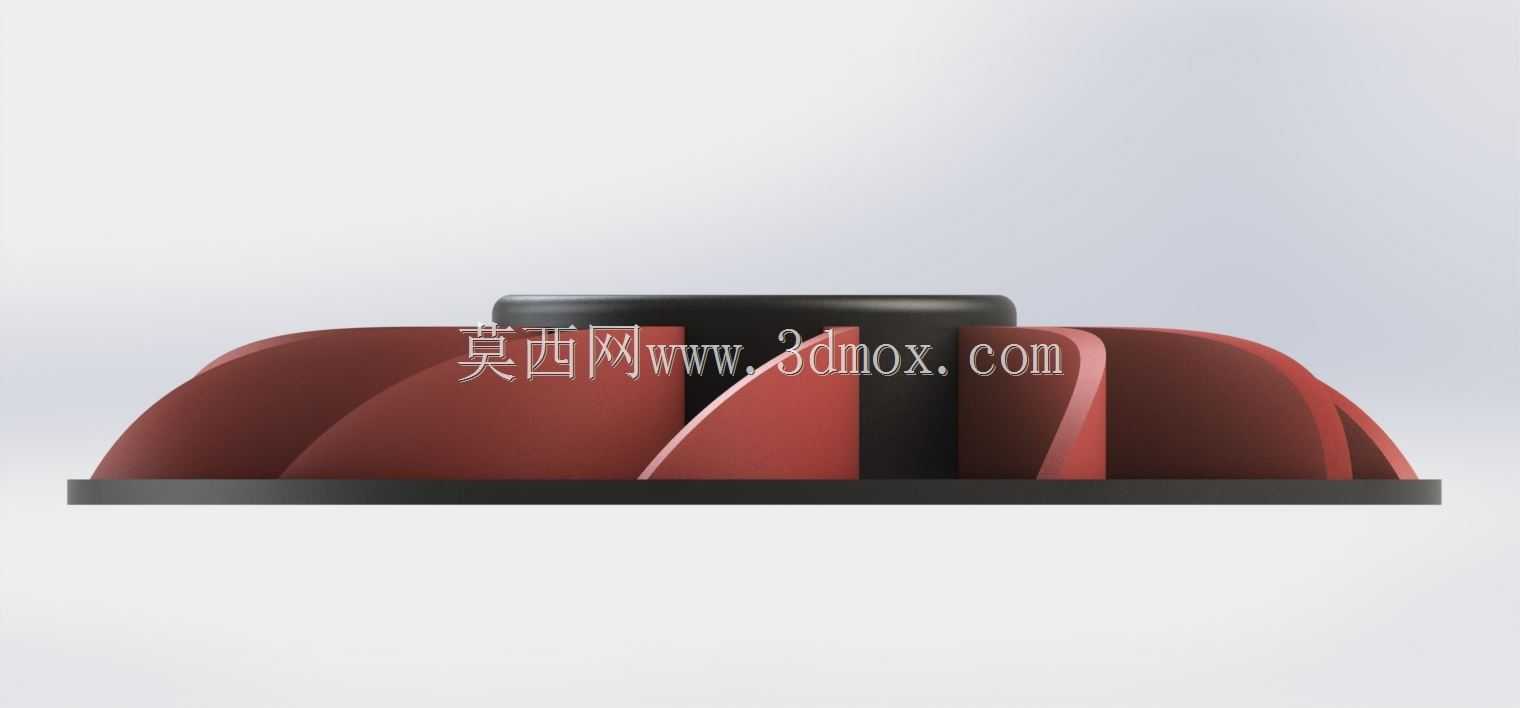

这款叶轮主要适配桌面级CPU风冷散热场景，也可迁移至小型工控设备、嵌入式主板的局部风冷散热模块中，作为轴改离心散热方案的核心动部件使用。从实际装机的边界约束来看，叶轮外径为110mm，中心轮毂的内孔尺寸匹配常规散热风扇的电机输出轴径，安装时可直接卡接在电机转子端，轴向安装高度控制在常规塔式散热的容差范围内，不会与内存马甲、主板供电散热片产生装配干涉。设计阶段优先考虑了风压与风噪的平衡，12片弧形后倾叶片沿轮毂周向均匀分布，叶片型线经过流道仿真优化，进风侧从轮毂中心区域吸入冷空气，沿叶片曲面导向后向叶轮外缘甩出，可直接将气流导向CPU顶盖上方的散热鳍片间隙，相比同尺寸直叶片叶轮，相同转速下能提升12%左右的鳍片穿透风压，同时避免叶片边缘气流紊流带来的高频风噪。轮毂部分采用加厚圆环结构，既保证与电机轴的配合强度，也能在高速旋转时减少自身的径向跳动，降低长期运行的动平衡衰减风险。叶轮底座为圆盘式结构，叶片根部与底座做了圆弧过渡处理，避免应力集中导致的高速运转下叶片断裂问题，底座背面预留了与电机转子配合的卡扣位，装配时无需额外紧固件即可完成固定，提升产线装配效率。从实际使用场景出发，该叶轮的叶片曲面角度经过多轮迭代，在低转速区间就能保证足够的风量覆盖CPU核心区域，适配日常办公、轻度负载下的静音散热需求，高转速下也能满足CPU满负载运行时的散热风量要求，不会出现鳍片末端风量不足导致的核心积热问题。建模过程中对叶片的拔模角度做了统一处理，适配注塑成型的工艺要求，叶片壁厚从根部到尖端均匀递减，既减少注塑过程中的缩痕风险，也能降低叶轮整体重量，减少电机启动时的负载扭矩。
