钣金折弯带散热槽设备防护盖板

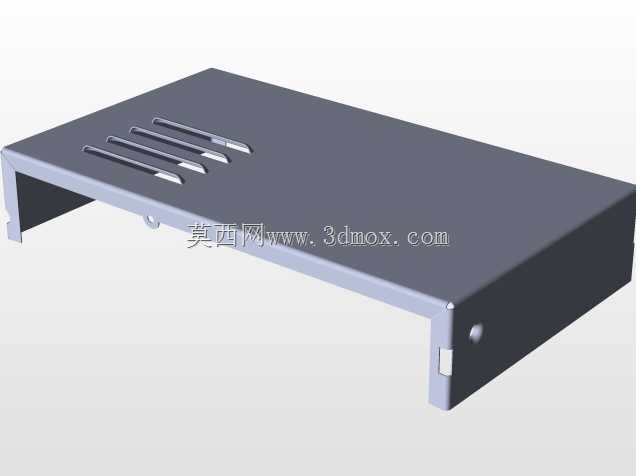

这类带折弯翻边的钣金盖板，多应用在工业控制机箱、小型嵌入式设备的外侧防护场景，日常在车间的工控柜、桌面型测试设备、小型电源模组外壳上都能见到同结构的部件。从结构设计来看，主体采用单块钣金弯折成型，三个侧边做向下90度折弯处理，折弯边预留的小凸台与安装孔位，是为了和设备主体框架做卡接加螺丝固定的双重配合，避免长期受设备振动出现盖板松脱移位的问题，安装时不需要额外做复杂的对位，顺着设备壳体的导向边推入即可对准安装孔，能大幅减少现场装配的耗时。板面上开设的四条平行长条形散热槽，槽体做了同向的倾斜翻边处理，一方面是避免散热孔边缘的钣金锐边划伤装配或运维人员的手部，另一方面倾斜的翻边可以引导设备内部的热空气顺着槽口向外流出，同时能阻挡大部分垂直下落的灰尘、细小金属碎屑直接掉入设备内部，降低内部电路、元器件积灰短路的风险。设计这类盖板的时候，首先要匹配对应设备的安装边界尺寸，折弯边的高度要和设备壳体的侧边深度完全契合，不能出现突出壳体或者盖合后留有缝隙的情况，散热槽的开设位置要避开正下方的核心发热元件引脚、接线端子区域，防止杂物掉落直接接触带电部件，槽的长度和宽度要根据设备的整体散热功率核算，在保证钣金结构强度的前提下预留足够的通风面积，避免开孔过多导致盖板受力后容易出现变形。折弯处的圆角半径要匹配所选钣金板材的厚度，防止折弯加工时出现板材开裂的问题，侧边预留的固定凸台尺寸要和常用的自攻螺丝规格匹配，不需要额外压铆螺母就能完成固定，能进一步降低零件的加工成本。这类盖板日常除了防护作用，也能对设备内部的结构起到一定的电磁屏蔽效果，板材表面做的哑光喷塑处理，既可以提升钣金的防锈耐腐蚀能力，也能避免光线反射对操作人员观察设备状态指示灯造成干扰。
