汽车发动机冷却系统水泵端盖结构设计

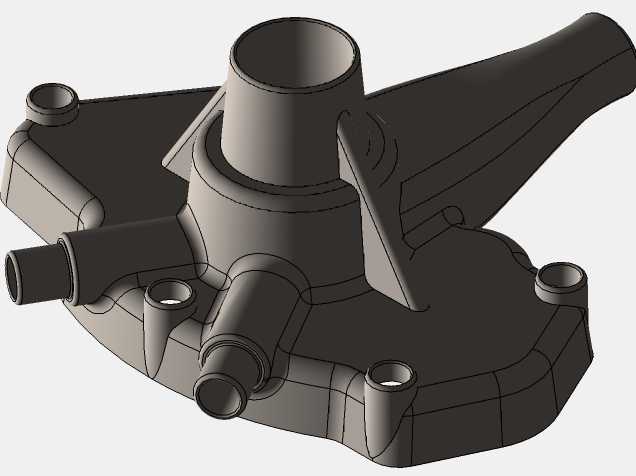

这款水泵端盖是车用内燃机冷却循环系统的核心承压构件，日常搭载在小排量乘用车的动力舱内，直接对接发动机缸体的冷却水道，负责密封水泵叶轮腔、整合多支路冷却管路的导流功能，是保障冷却介质在缸体、散热器、暖风水箱之间稳定循环的关键结构件。从实际装车场景来看，动力舱内布局紧凑，周边分布着进气管路、线束接插件、发电机安装位，因此该端盖的外形轮廓做了多维度的避让设计，侧向延伸的长条形凸台结构并非冗余造型，而是为了适配暖风水管的走向，避免管路弯折过大造成流阻飙升，同时也能在装配时避开缸盖螺栓的拆装空间，减少售后维修时的周边部件拆卸量。

设计层面优先考虑了密封可靠性与安装定位精度，端盖与泵体结合的端面预留了密封胶圈的安装槽位，槽深与宽度按照橡胶密封圈的压缩率25%的标准设定，既能保证密封面的压紧力均匀，又能避免胶圈过度压缩出现永久变形。端盖上分布的多个凸台安装孔，其中靠近中心大接口的三个通孔是主固定孔，孔位内嵌的金属衬套是为了分散螺栓压紧力，避免塑料或铸铝端盖在长期震动下出现孔位开裂；周边分布的小直径凸台接口分别对应节气门冷却支路、EGR冷却器支路的管路连接，每个接口的外径都做了环形倒刺结构，配合卡箍可以实现可靠的管路固定，承受1.4bar的系统工作压力不会出现脱管渗漏。

从流道设计来看，端盖内腔并非等壁厚结构，正对叶轮出口的位置做了弧形导流过渡，减少冷却液从叶轮甩出时的湍流损失，各个支路接口的交汇位置做了圆角过渡，避免长期使用后出现气蚀损伤。安装边界上，端盖的中心凸台高度严格匹配水泵轴的密封组件安装空间，不会与叶轮的背部产生运动干涉，侧向延伸的结构末端做了加厚处理，对应位置预留的辅助安装孔可以固定在缸体的附属支架上，降低端盖整体在发动机运行时的震动幅度，延长密封件的使用寿命。不同管径的接口按照流量需求做了通径匹配，主循环接口通径最大，暖风支路次之，小负荷冷却支路通径最小，完全匹配各支路的流量分配要求，无需额外加装节流元件即可实现冷却流量的合理分配。
